保险丝的I²t值与变压器浪涌电流的匹配原则
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-05-21
保险丝的I²t值与变压器浪涌电流的匹配原则
在开关电源变压器的输入回路中，贴片保险丝扮演着“最后一道物理屏障”的角色。然而，相当一部分电源故障的根源并非保险丝质量不良，而是选型时忽略了一个关键参数——I²t值。变压器的初级输入端，尤其当后级存在大容量电解电容时，上电瞬间会产生数倍甚至数十倍于额定电流的浪涌。如果保险丝的I²t值不足以吸收这一瞬态能量，设备便会在每次开机时“误烧”保险丝，导致大批量返修。
I²t值（焦耳积分），又称熔化热能值，是指保险丝在规定条件下从熔体开始熔化到最终熔断所需的热能量，单位为A²s。从工程角度理解，它是保险丝承受瞬态浪涌冲击的能力标尺。保险丝的熔体材料和结构决定了其熔化所需的能量阈值：I²t值越大，意味着保险丝在瞬态高电流通过时所能容忍的脉冲能量越高，即耐浪涌能力越强。那么，这个能量值究竟有多重要？不妨打个比喻：额定电流好比保险丝能“正常通过”的载流能力，而I²t值则是它能“扛住冲击”的抗爆能力。同额定电流下，慢断型保险丝的I²t值通常远大于快断型，因此在变压器这类带有容性或感性负载的电路中，必须选用慢断型（延时型）保险丝，以避免上电浪涌导致误熔断。

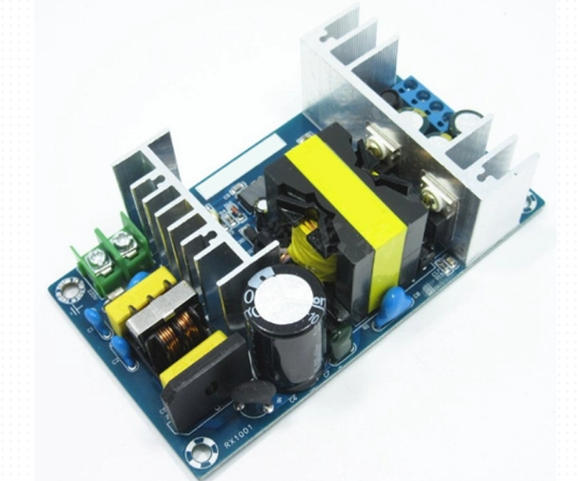

开关电源变压器初级回路在上电瞬间之所以产生浪涌，主要源于两个因素：一是大容量滤波电容的瞬间充电，等效于短路状态；二是变压器磁芯在特定相位角上电时可能出现的磁饱和。对于常规反激电源，上电浪涌电流的峰值可达稳态工作电流的10倍至20倍，持续时间一般在几十微秒到数百微秒之间。根据IEC 60127标准，小型电流保险丝管的浪涌耐受能力需要通过实测来验证，浪涌的能量并非由峰值电流单独决定，而是由其I²t值（即电流平方对时间的积分）来量化表征。保险丝的I²t值与浪涌电流的匹配，需要遵循两条核心工程原则。- 第一，保险丝I²t值必须大于浪涌能量。这是最基本的门槛条件。如果保险丝的I²t值小于电路中的浪涌能量，保险丝会在每次上电时被“冲断”，设备无法启动。
- 第二，综合考虑冲击寿命与裕量要求。保险丝的使用寿命与其承受脉冲的程度密切相关。当测量出的浪涌I²t值占保险丝I²t值的25%以内时，保险丝通常能承受10万次以上的浪涌冲击。而当这一占比升至48%时，寿命骤降至仅100次。因此在工程实践中，通常按保险丝I²t值取浪涌I²t值的4倍以上来设计裕量，以兼顾变压器在严苛工况下的长期运行可靠性。
在安规标准方面，小型电流保险丝管的通用标准为IEC 60127和中国的GB 9364，这些标准对保险丝的I²t参数有明确的定义和测试方法要求。

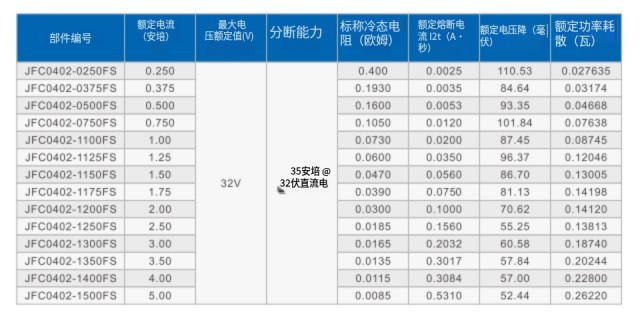

要匹配保险丝的I²t值，首先必须知道电路中的浪涌能量是多少。获取这一参数的方法主要有两种。实测法是工程中最常用的方式。在变压器输入回路中串联一颗小阻值精密电阻（如0.1Ω），用示波器捕捉输入电压处于交流峰值时刻时的上电波形，通过示波器的积分功能直接读出浪涌电流的I²t值。这种方法最能反映实际电路的特性，也是确定浪涌能量的可靠途径。计算法适用于设计初期的粗略估算。将浪涌电流波形近似为三角形波：假设峰值电流Ip，持续时间t，则三角波的I²t值 = Ip² × t × (1/3) ≈ 0.333 × Ip² × t。以一台150W反激电源为例：实测上电浪涌峰值电流约22A，持续时间约300μs，近似三角波计算得浪涌I²t ≈ 0.333 × 22² × 300 × 10⁻⁶ ≈ 0.048A²s。设计裕量按4倍取，则要求保险丝I²t ≥ 0.192A²s。查产品规格书，某型2.5A慢断贴片保险丝的I²t值为0.3A²s，满足要求。

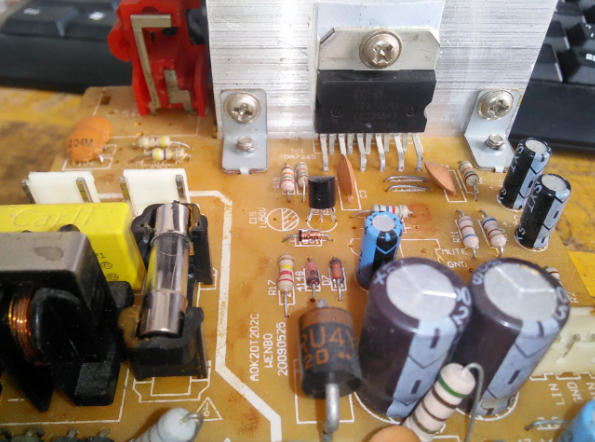

某电源厂商生产的一款65W快充适配器，在量产阶段出现约10%的产品在第一次上电时保险丝熔断，退回的故障品经分析并非短路故障，而整流桥和开关管均完好。进一步测试发现，故障发生在某一特定相位角（约85°至95°）上电瞬间，浪涌电流峰值高达35A，持续时间约250μs，三角波近似计算浪涌I²t值约为0.125A²s。而原选用的T1A慢断保险丝，其I²t值仅为0.35A²s。按照25%寿命准则，浪涌占比已达0.125÷0.35≈35.7%，虽未立即熔断，但每一次上电都使熔丝受到热累积损伤。经过1000次开关机循环后，部分保险丝因疲劳老化而提前熔断，表现出“插电即烧”的现象。平尚科技介入后，将保险丝更换为同额定电流但I²t值更大的慢断型号（1A，I²t=0.75A²s），浪涌占比降至16.7%，在每台设备的出厂老化测试和客户长期使用中均未再出现开机烧保险的故障。这一案例揭示了一个容易被忽视的工程事实：即便额定电流选对了，I²t值不足同样会导致批量性失效。
综合上述分析，平尚科技建议工程师在变压器输入端选型时，按照以下步骤执行：- 第一步：根据UL标准降额系数0.75（或IEC标准1.00）及环境温度折减系数，确定额定电流。
- 第二步：确认选用慢断型（延时型）保险丝，这是变压器等容性负载的基本要求。慢断保险丝同额定电流下的I²t值通常比快断型大，这正是其抗浪涌能力强的原因所在。
- 第四步：按浪涌I²t × 4（即浪涌占比≤25%）选择保险丝的I²t值，确保在10万次开关机循环后不出现疲劳老化。
- 第五步：对比产品目录，选择额定电流和I²t值均满足条件的型号。若某额定电流的I²t不足，应考虑向上取更大额定电流的规格。
- 第六步：核算保险丝的分断能力，确保在变压器初级真正短路时能够安全切断。
保险丝的I²t值不是规格书上的一行冷冰冰的数字，而是变压器输入端抗浪涌能力的“底牌”。额定电流决定了它能“走多远”，而I²t值决定了它能“扛多重”。当上电浪涌的能量逼近了保险丝的熔断阈值，每一次开机都在耗尽它的“寿命存款”。平尚科技依托全系列贴片保险丝产品线，辅以浪涌实测分析与参数匹配支持，致力于帮助国内电源工程师从根本上解决“开机即烧保险”的痛点——让每一次开机，保险丝都能稳稳守住，而不是被迫牺牲。
