7月AI储能辅助电源模块噪声超标，贴片电容谐振特性与贴片电感布局分析

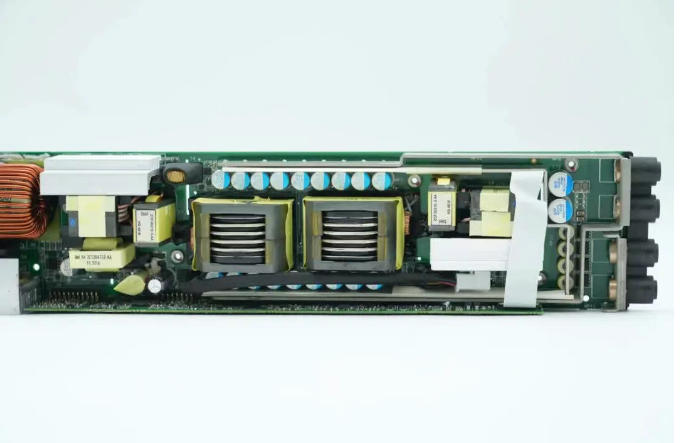

2026年7月，储能PCS制造商的辅助电源模块在高温满载测试中，传导发射在1.2MHz至2.8MHz频段超标了约8dB。工程师换了三颗不同品牌的滤波电容、调了两次电感位置，噪声峰始终压不下去。直到用阻抗分析仪扫了一遍滤波电容的实际阻抗曲线，才发现问题不在“电容不够好”，而在电容的自谐振频率与噪声频段错位，以及电感漏磁通过PCB走线耦合进了反馈回路。

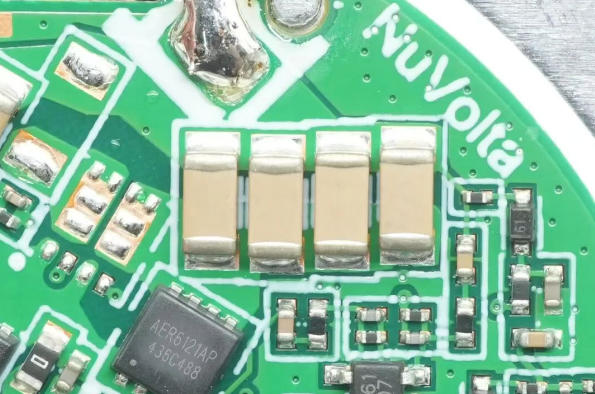

谐振电容：从“滤波利器”到“噪声放大器”贴片电容在原理图上是理想电容，在PCB上却是一个RLC串联谐振回路。ESL和ESR与容值共同决定了自谐振频率（SRF）——低于SRF时电容呈容性，正常滤波；高于SRF时电容呈感性，彻底失去高频旁路能力，甚至成为噪声的“放大器”。一颗0402封装的100nF X7R电容，SRF通常在20MHz至30MHz。如果用它去滤除1.2MHz至2.8MHz的噪声，容性阻抗足够低，滤波效果应当良好。但问题出在多颗不同容值电容并联时的反谐振。当10nF与100nF并联时，10nF的SRF较高（约50MHz），100nF的SRF较低（约25MHz），两者之间的频段（25MHz至50MHz）会出现阻抗抬升的反谐振峰。如果辅助电源的开关频率及其谐波恰好落在反谐振区间，滤波网络不仅不衰减噪声，反而会放大噪声。更隐蔽的是温度对SRF的二次影响。X7R的介电常数随温度变化，容值在65℃下可能衰减15%至20%，SRF随之漂移。常温下调好的滤波网络，到了高温满载工况下可能已经“失谐”。

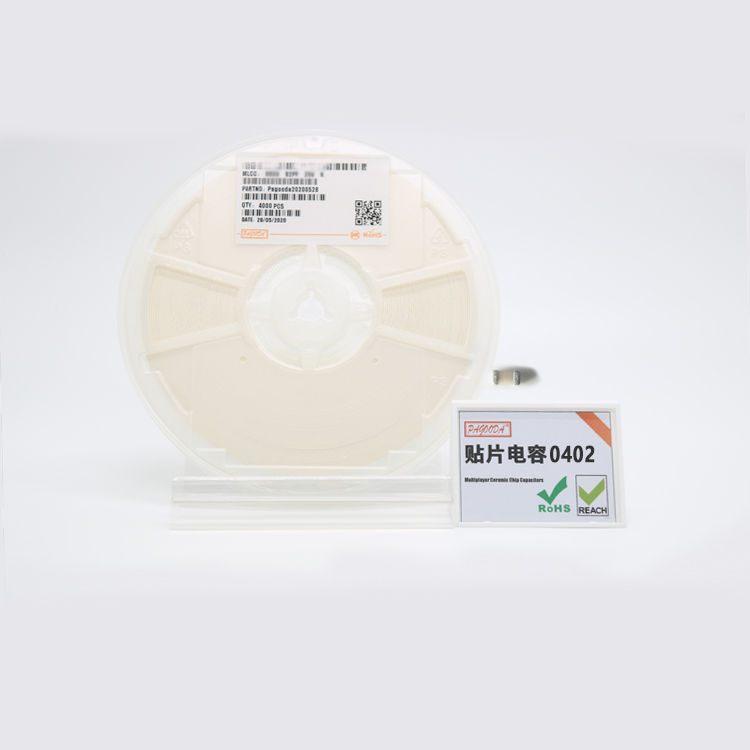

PAGOODA品牌平尚科技贴片电容产品线在辅助电源滤波场景中提供了可量化的参数基础。以X7R材质、100nF/50V、0402封装为例，平尚科技的产品在100kHz下的ESR可控制在20mΩ以内，ESL典型值约0.4nH，SRF约28MHz。这个SRF值覆盖了辅助电源开关频率（100kHz至2MHz）的谐波范围，在1.2MHz至2.8MHz频段内保持容性阻抗，不会因“提前进入感性区”而失效。更关键的是批次一致性。平尚科技贴片电容通过AEC-Q200验证标准的1000小时高温高湿（85℃/85%RH）测试，容值漂移控制在±3%以内，SRF的批次离散性被压缩。对于多颗电容并联的滤波网络，批次一致性直接决定了反谐振峰的位置是否“可控”。
电容谐振是噪声链的第一环，电感布局则是第二环。辅助电源的功率电感在开关过程中产生交变磁场。即使是全屏蔽电感，仍有少量漏磁。当电感的漏磁通过PCB走线耦合到反馈回路的采样线上时，会在反馈信号上叠加一个与开关频率同频的纹波，控制环路误以为输出电压在波动，调整占空比“补偿”——补偿动作又反过来加剧了噪声，形成正反馈。平尚科技在PCB布局指导中明确要求：电感应远离高频信号线，建议与反馈采样线、晶振、ADC输入等敏感信号线保持至少2mm的距离。在AI储能辅助电源的高密度布局中，2mm只是底线，5mm至10mm才是安全线。电感正下方禁止布设高速或模拟信号线——交变磁场会在下方走线中感应出涡流，造成信号完整性问题。
平尚科技的技术团队提供了两步整改。第一步，将滤波电容组全部更换为同一容值（100nF）并联，消除反谐振峰，SRF统一在28MHz附近，1.2MHz至2.8MHz频段内的阻抗曲线平滑下降。第二步，将功率电感重新布置到距离反馈采样线8mm的位置，并在两者之间增加地铜隔离。整改后，1.8MHz和2.4MHz频点的传导发射分别降低了9dB和7dB，一次性通过GB/T 34131标准限值。AI储能辅助电源模块的噪声超标，不是“换一颗更好的电容”就能解决的问题。电容的SRF决定了它在哪个频段“有用”、在哪个频段“失效”，多颗电容并联的反谐振峰可能让滤波网络在特定频段“帮倒忙”。电感布局的漏磁耦合则在反馈回路上叠加了一个“假信号”，让控制环路在噪声中“越调越乱”。平尚科技这张从低ESR贴片电容到PCB布局指导的方案，守住的不是某一颗电容的容值精度，而是AI储能辅助电源在7月高温满载下“滤波网络不失谐、反馈回路不耦合噪声”的那条设计底线——谐振算对了，布局摆对了，噪声峰才压得下去。
