贴片电阻在AI储能预充回路中的脉冲功率曲线，7月高温降额后是否达标？
AI储能PCS的预充回路，正在成为贴片电阻选型中最容易被低估的“雷区”。母线电容合闸瞬间，电阻需要独自承受极高的瞬时焦耳能量冲击，峰值功率可达稳态值的5至10倍。2026年7月，随着机柜内部温度持续攀升至65℃以上，一个尖锐的问题浮出水面：按照常温脉冲曲线选定的贴片电阻，在高温降额后，脉冲功率余量还够不够？
脉冲功率曲线：预充电阻的“真实考核标准”很多工程师选型时习惯用稳态功率公式U²/R估算，这个做法在预充回路中直接失效。预充电路本质是RC一阶暂态过程，电阻吸收的总能量由E=½CU²决定，与电阻阻值无关。以540V母线、10000μF电容为例，单次预充吸收能量约1458焦耳。这些能量在300ms内全部转化为热量，电阻温升取决于能量E而非瞬时功率P——相同能量下，300ms脉冲比3s脉冲更容易导致局部过热。预充电阻的选型核心，是看其内部合金线材的体密度、线径裕量以及绝热状态下的瞬时热容量。标称10W的线绕电阻在200ms内可承受60W（6倍），但对照表若未标注脉宽即无意义。厚膜与合金：脉冲耐受能力的“代际差”在贴片电阻的品类中，厚膜电阻和合金电阻的脉冲耐受能力存在本质差异。厚膜电阻的电阻体是印刷烧结的金属氧化物浆料，热容有限，脉冲能量承受能力偏低。以平尚科技PAGOODA品牌的HPCR高功率厚膜贴片电阻为例，2512封装（1W）的过载电压为400V，过载电流22A，适用于中小功率预充场景。但厚膜电阻在短脉冲下的局部温升集中，微秒级脉冲持续时热量来不及扩散，电阻体局部温度可能瞬间远大于周围绝缘材料。合金电阻则完全不同。采用锰铜、康铜等合金箔作为电阻体，导热系数高、热容大，脉冲能量承受能力远优于厚膜电阻。业展电子的SBN-K-10F-T合金电阻凭借10毫欧阻值、5W功率，耐脉冲电流能力高达60A，工作温度覆盖-65℃至175℃。在AI储能预充回路中，合金电阻的脉冲耐受优势是结构性的——合金箔的整块金属结构使热量快速分散，避免了厚膜电阻中“局部热点”的失效模式。

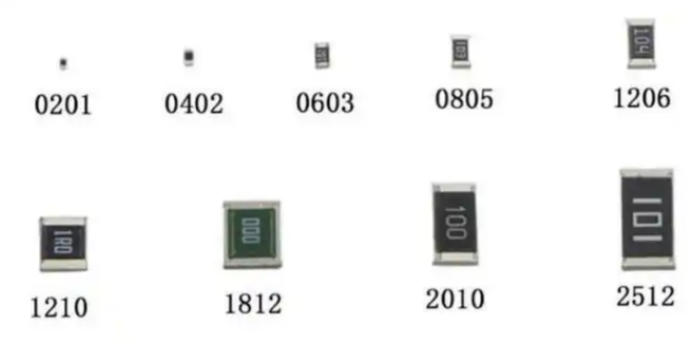

7月高温降额的“隐性侵蚀”IEC 60115-8标准规定，贴片电阻的额定功率在环境温度超过70℃时需要按照降额曲线降低使用。更关键的是，2023年修订版引入了“端子温度规格”概念，将额定端子温度标准化为125℃。这意味着——电阻的实际允许功率，取决于端子的实际温度，而非环境温度。在AI储能机柜中，PCS满载时贴片电阻附近的局部温度可达85℃以上，端子温度可能更高。以一颗1206封装、额定功率0.25W的厚膜电阻为例，常温下可承受的脉冲能量裕量在高温下被“吃掉”20%至30%。如果预充回路的设计恰好让电阻的脉冲能量处于临界状态，高温降额就可能让裕量归零。
平尚科技的分场景选型准则在7月高温工况下，预充回路贴片电阻的选型需要分功率等级决策。- 小功率预充（母线电容＜500μF，预充能量＜50J） ：优先选用高功率厚膜贴片电阻。平尚科技HPCR系列0805封装（0.25W，过载电压300V，过载电流13A）在常温下可覆盖此类场景。选型时按脉冲能量E=½CU²的1.5倍安全裕量校核，并确认电阻的过载电压和过载电流在高温降额后仍有余量。
- 中大功率预充（母线电容＞1000μF，预充能量＞200J） ：必须选用合金电阻。平尚科技2512封装合金电阻（1mΩ至100mΩ，功率3W）采用一体式冲压加电子束焊接工艺，寄生电感低于3nH。其合金箔结构的热容和导热系数远优于厚膜电阻，在85℃高温下降额后的脉冲能量余量仍能保持在设计值的70%以上。
AI储能预充回路中的贴片电阻，脉冲功率曲线的“达标”不是常温下的达标，而是高温降额后的达标。厚膜电阻的印刷烧结体在高能量脉冲下容易形成局部热点，合金电阻的金属箔结构用更大的热容和更快的热扩散守住了脉冲能量的底线。平尚科技这条从HPCR厚膜到2512合金电阻的产品线，守住的不是某一颗电阻在数据手册上的脉冲功率参数，而是AI储能PCS在7月机柜高温下“每一次合闸预充，电阻都扛得住”的那条可靠性底线——脉冲曲线要按高温降额后的实际值来查，账算清楚了，预充才不会在盛夏“炸”出问题。
