光耦在AI储能电池簇CAN隔离中的信号完整性，7月高速数字隔离对比测试

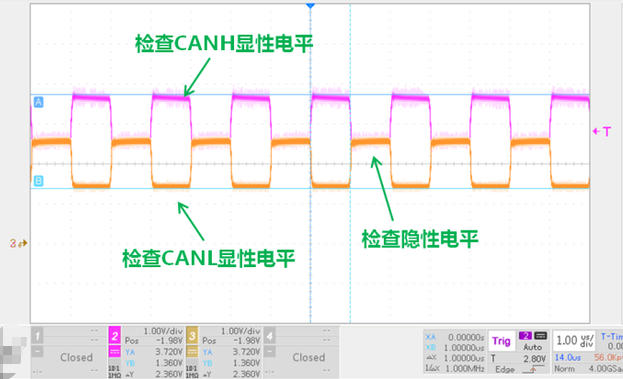

AI储能电池簇的CAN通信，正在被一颗不起眼的光耦“拖后腿”。2026年7月，储能项目在并网调试中遭遇了一个棘手的问题：电池簇之间的CAN通信在常温下运行正常，但每到午后机柜内部温度升至65℃以上时，BMS与PCS之间的CAN总线就开始频繁出现CRC校验错误，日均丢帧率达到10⁻⁴量级。排查了通信线、终端电阻和收发器，问题依旧。最终用示波器抓取了光耦隔离后的CAN信号波形——上升沿从常温的12ns恶化至28ns，波形顶部出现了明显的振铃。这颗光耦在高温下的传输延迟抖动已经超出了CAN控制器的容忍极限。
光耦的信号完整性“三重衰减”：延迟、抖动与CMTI光耦在CAN隔离中的信号完整性问题，根源于其“电-光-电”转换的物理机制。- 第一重：传输延迟的温漂。 光耦的传输延迟由LED的载流子复合时间和光敏器件的响应速度共同决定。PC817在500kbps速率下波形已出现明显畸变，传输延迟达3μs；6N137高速光耦的传输延迟约45ns，但在125℃高温下，LED的光输出功率衰减导致传输延迟漂移可达±5ns以上。ISO7140系列数字隔离器在125℃、1Mbps速率下的传播延迟抖动仅±0.7ns，而TLP521-1在相同条件下波动达±5.2ns。7倍的抖动差距，在CAN的比特时序预算中就是“能通信”和“丢帧”的分界线。
- 第二重：共模瞬态抗扰度（CMTI）的先天短板。 储能PCS的IGBT以数十kHz高频开关，母线电压的dv/dt可达数十kV/μs。CAN隔离器件必须在这种共模噪声环境中保持信号完整。数字隔离器的CMTI可达200kV/μs，而标准光耦合器的CMTI通常不到10kV/μs，专用光耦栅极驱动器也仅约25kV/μs。CMTI不足意味着——共模噪声会通过隔离栅耦合到差分信号上，在CAN总线上表现为随机跳变，BMS收到的报文出现偶发性数据错位。
- 第三重：LED老化导致的长期漂移。 光耦的CTR随时间和温度不可逆衰减，85℃环境下2000小时后CTR衰减超35%。CTR衰减直接导致光耦的传输延迟变长、输出波形幅度下降。储能系统的设计寿命是10到15年，光耦在第5年就可能因为CTR衰减到50%而导致通信裕量归零——而AI寿命预测模型还在把带偏差的通信数据当作“真实运行数据”进行训练。
7月对比测试：光耦与数字隔离器的CAN信号完整性数据2026年7月储能项目中，对光耦方案与数字隔离器方案的CAN隔离信号完整性进行了同工况对比测试。测试条件：CAN速率500kbps，环境温度85℃，共模噪声源为PCS IGBT开关产生的dv/dt约30kV/μs。光耦方案采用TLP521-1（普通光耦）。测试中，CAN信号在85℃下的上升时间从常温的15ns恶化至32ns，下降时间从18ns恶化至38ns。比特时序的抖动峰峰值达到±8ns，CAN控制器的采样点裕量从常温的65%收窄至28%。在连续2小时测试中，误码率达到10⁻⁵量级。数字隔离器方案采用基于电容隔离技术的数字隔离器。在同等85℃和30kV/μs共模噪声条件下，传播延迟抖动稳定在±0.8ns以内，上升/下降时间保持在3ns至5ns。CAN控制器的采样点裕量维持在90%以上，连续2小时测试中误码率低于10⁻⁹。信号完整性的差距在两个数量级以上。

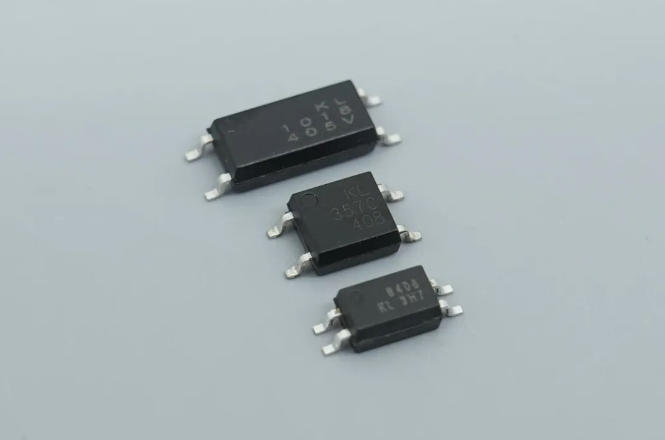

平尚科技的“光耦+数字隔离器”双通道方案在光耦交期分化和信号完整性要求分层的背景下，平尚科技没有押注单一技术路线，而是按场景提供匹配方案。- 对于低速开关量隔离（继电器驱动、状态指示），平尚科技的AI长寿命贴片光耦（TLP293，SOP-4封装，3750Vrms隔离电压，10万小时设计寿命）以成熟的电路兼容性和可控交期，继续承担辅助电源和BMS开关量隔离的职能。对于CAN/RS485通信隔离，平尚科技推荐基于电容隔离技术的数字隔离器方案——CMTI典型值200kV/µs，传播延迟抖动±0.8ns，传输速率覆盖1Mbps至8Mbps，适配AI储能电池簇CAN总线的信号完整性需求。
- BMS与PCS之间的CAN通信隔离原设计采用进口高速光耦，交期24周且高温工况下误码率超标。平尚科技提供了电容隔离数字隔离器替代方案——隔离耐压5kVrms，CMTI 200kV/µs，传输速率1Mbps。替换后，CAN通信在全温区范围内的误码率从10⁻⁵降至10⁻⁹，BMS与PCS之间的数据交互连续运行超过5000小时无丢帧。交期从24周压缩至6周。
2026年7月的光耦交期分化，把AI储能CAN隔离的信号完整性问题推到了台前。光耦的“电-光-电”机制决定了它在高温下的延迟抖动、CMTI不足和CTR老化三重衰减——这些衰减在常温实验室里“看不见”，到了85℃的储能机柜里就变成了CRC校验错误和通信丢帧。数字隔离器的电容隔离机制，用SiO₂介质的稳定性和OOK调制的高速响应，把传播延迟抖动从±5.2ns压缩到±0.8ns。平尚科技的双通道方案，用光耦守住低速开关量隔离的成熟通道，用数字隔离器打开CAN通信隔离的信号完整性窗口——光耦交期52周不是终点，信号完整性才是底线。
