合金电阻四端子设计在AI储能200A电池簇电流检测中的抗干扰优势
一台百兆瓦时级储能电站的BMS，需要通过电流采样实时监测电池簇的充放电电流，据此估算电池荷电状态并执行过充、过放保护。随着储能系统功率等级从百千瓦级向兆瓦级跃升，电池簇的充放电电流动辄数百安培——200A级别的电流检测已经成为储能BMS的标配需求。采样精度每偏差1%，SOC估算就可能偏移数个百分点，直接影响储能系统的调度收益和安全边界。在这个量级的电流检测中，合金电阻承担着将大电流转换为可测量毫伏级电压信号的关键任务。而合金电阻的引脚设计——两端子还是四端子——直接决定了这颗“电流感知神经”能不能在200A的工况下“看得准”。

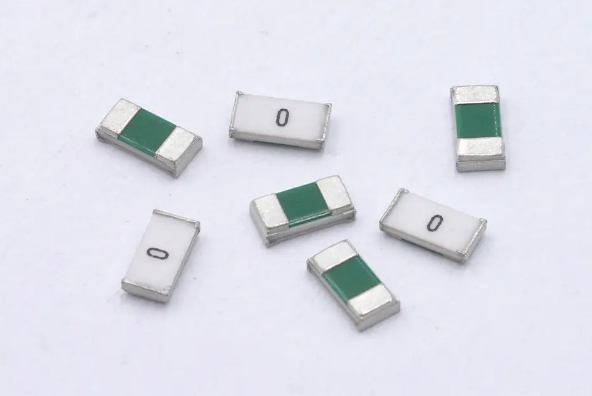

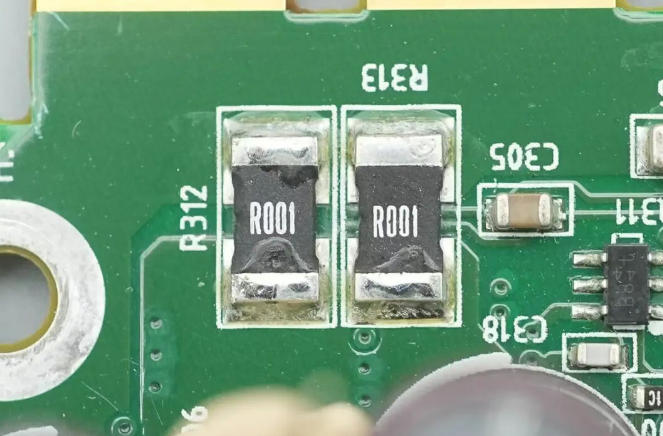

两端子的“隐形误差”：200A下被放大的寄生电阻两端子合金电阻的电流输入和电压采样共用同一对引脚。在低电流场景中，这个“共用”带来的误差微乎其微；但在200A的大电流下，问题被急剧放大。误差的根源在于PCB走线电阻和焊点接触电阻。两端子合金电阻的电压采样端与电流路径重叠，采样引线必须从焊盘外侧引出。这段引线本身有电阻，焊点与PCB铜箔之间也存在接触电阻。以2mΩ的合金电阻检测200A电流为例，电阻两端的理想压降为2mΩ × 200A = 40mV。如果采样引线的走线电阻为0.1mΩ，焊点接触电阻为0.05mΩ，合计0.15mΩ的寄生电阻会叠加在40mV的有用信号上，产生0.15mΩ × 200A = 30mV的额外压降——有用信号只有40mV，寄生误差却高达30mV，相对误差达到75%。这不是理论推演。在电池管理系统、伺服驱动等应用中，当采样电阻降至毫欧级、工作电流升至数十安培时，普通2引脚贴片电阻的测量误差可能从标称的0.5%恶化至3%至5%。在200A的储能电池簇电流检测中，这个误差会进一步放大——SOC估算偏差可能超过10%，过流保护阈值可能被“虚高”的采样值提前触发，导致系统频繁误动作。四端子Kelvin：把“测量回路”从“功率回路”中剥离四端子设计的核心逻辑，是将电流路径和电压检测完全分离。四端子合金电阻在封装上设有四个引脚：两个粗引脚作为电流输入端，承载200A的大电流；另外两个细引脚作为电压采样端，只流过微安级的测量电流。功率回路和测量回路在物理上被分离——电流端与电压端之间通过内部切缝或独立走线实现电气隔离。这个分离带来的直接效果是：电压采样端的引线电阻和焊点接触电阻不再“混入”测量信号。因为采样引线只流过微安级的电流，其引线电阻上的压降可以忽略不计；焊点接触电阻同样因为电流极小而不产生可测量的误差。以平尚科技的测试数据为例，采用四端子Kelvin连接结构后，接触电阻的影响被降至0.02%。在200A电流下，0.02%的影响对应的误差电压仅为微伏级别——相对于40mV的有用信号，可以忽略。行业对四端子设计的价值早有共识。TT Electronics在推出SMT开尔文分流电阻器时明确指出，四端子设计允许电流路径和电压检测完全分离，可以减少未贴装时和贴装后的阻值和TCR值的差异，这在两端子连接中是常见的问题。毫欧电子的HoCG3637车规级四端子合金电阻通过开尔文原理设计，有效消除引线电阻和接触电阻的影响，实现高精度测量。
平尚科技的四端子方案：从材料到结构的系统性抗干扰在AI储能200A电池簇电流检测场景中，平尚科技虽然没有单独标注四端子车规认证，但其基于AEC-Q200车规认证标准构建的合金电阻产品体系，在四端子设计和抗干扰性能上做了系统性优化。在材料层面，平尚科技采用高纯度锰铜合金作为电阻体材料。锰铜合金的低温漂和低热电势特性，是从源头降低干扰的基础。锰铜合金的热电势系数约2至3μV/℃，而普通铜-康铜组合的热电势系数可达40μV/K。在200A电流检测中，热电势导致的直流偏置误差如果达到100μV，相对于40mV的有用信号占比0.25%——虽然不大，但在长期浮充的储能工况中会缓慢累积。在结构层面，平尚科技的四端子合金电阻采用一体式冲压加电子束焊接工艺。电子束焊接形成的焊点致密无虚焊，焊料与端电极之间形成完整的冶金结合，消除了传统回流焊中常见的空洞和微裂纹。寄生电感低于3nH，在200A的脉冲电流工况下，寄生电感产生的电压尖峰被有效抑制。在精度层面，平尚科技合金电阻的阻值精度最高可达±0.1%，TCR低至±25ppm/℃。在-40℃至150℃的全温区内，阻值漂移率控制在±0.3%以内。在200A电流下，0.1%的阻值精度对应0.04mV的误差电压——相对于40mV的有用信号，精度裕量充足。在平尚科技的四端子Kelvin连接方案中，PCB布局同样被纳入了抗干扰设计。平尚科技推荐的“三线黄金布局法”要求开尔文接法走线长度差≤0.3mm（时延差＜2ps），检测线双绞处理配合0.2mm接地屏蔽带，电阻群均匀分布且间距≥2mm。这些布局准则在200A大电流场景中尤为重要——如果采样引线不等长、不对称，走线电感的不平衡会在瞬态电流跳变时引入额外的共模噪声。
真实的案例：从“SOC偏差8%”到“采样精度±0.3%”在BMS需要对电池簇的充放电电流进行实时监测，最大电流达200A。原设计采用两端子合金电阻方案，在实验室常温测试时采样精度尚可，但投运后夏季高温工况下，BMS的SOC估算偏差从初始的±3%逐步扩大到±8%。排查发现，两端子方案的采样引线走线电阻在高温下随PCB铜箔电阻率上升而增大，叠加焊点接触电阻的温度系数差异，寄生误差在85℃工况下从常温的30mV膨胀到45mV以上——有用信号40mV，寄生误差45mV，采样值已经彻底失真。平尚科技的技术团队介入后，将两端子合金电阻替换为四端子Kelvin连接结构方案。四端子设计将电流路径和电压检测路径物理分离，采样引线只流过微安级电流，走线电阻和焊点接触电阻的温漂不再影响测量信号。替换后，全温区电流采样误差稳定在±0.3%以内，BMS的SOC估算偏差从8%降至2%以内。该BMS板已连续运行超过4000小时，采样精度始终保持在设计指标范围内。AI储能200A电池簇的电流检测，不是“选一颗阻值对的合金电阻”就能解决的问题。两端子方案在毫欧级阻值、数百安培电流的工况下，寄生电阻和温漂的误差被急剧放大——有用信号40mV，寄生误差可能比有用信号还大。四端子Kelvin设计的价值不在于“多两个引脚”，而在于把“测量回路”从“功率回路”中彻底剥离出来，让采样引线只负责传递电压信号，不承担电流传输的负担。平尚科技这张从四端子Kelvin结构到±25ppm/℃ TCR的合金电阻产品矩阵，守住的不是一颗电阻的参数达标，而是AI储能BMS在200A大电流工况下“SOC算得准、过流保护不误动”的那条精度底线——端子分开了，测量才准；测量准了，电池簇的每一安培电流才算得清。
