贴片二极管反向恢复振铃抑制：AI储能DAB变换器RC吸收参数如何优化？

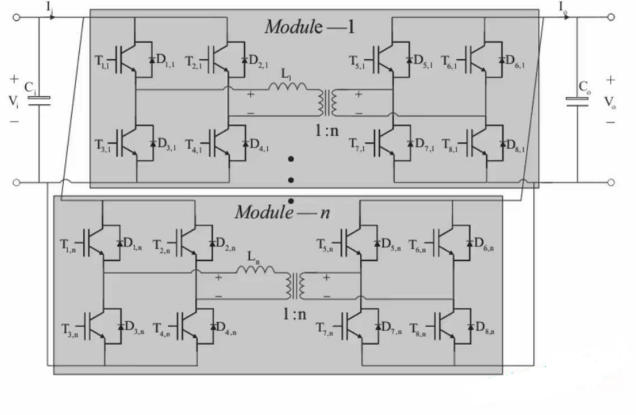

AI储能DAB（双有源桥）变换器的效率与可靠性，正被一个寄生参数激发的“隐形杀手”持续侵蚀——二极管反向恢复引发的振铃。DAB变换器的变压器漏感与开关管寄生电容、二极管结电容构成一个高Q值的LC谐振网络。当二极管反向恢复时，存储在漏感中的过剩电流被迫对寄生电容充电，激励出频率在数十MHz的高频振铃。这种振铃的电压尖峰远超稳态值，轻则增加开关损耗与EMI辐射，重则直接击穿二极管或MOSFET。RC吸收网络的作用，就是为这股谐振能量提供一个受控的泄放通道，用阻尼将振铃“压下去”。
RC吸收的参数优化，核心是确定两个值：阻尼电阻R和吸收电容C。参数算不准，要么振铃压不住，要么吸收电阻自身发热失控、效率被拖垮。一套经典且可复现的工程方法是“频率减半法” 。在不加任何RC吸收的情况下，用低容抗探头测量二极管两端的振铃频率f₁。随后在二极管两端并联一个已知容值的试验电容，观察振铃频率的变化。当振铃频率恰好降至初始频率的一半（f₂=f₁/2）时，意味着总寄生电容变为原来的4倍，从而可以反推出电路原有的寄生电容C_parasitic。得到寄生电容后，阻尼电阻的最优值近似为谐振网络的特性阻抗。工程上常取 R ≈ 1/(2πf₁C_parasitic) ，使电阻值接近寄生元件的典型电阻，从而在效率损失最小的情况下获得最大的阻尼效果。吸收电容C则在试验电容的基础上留出裕量，最终通过示波器验证振铃是否被基本抑制，并核算电阻的功率损耗是否在可接受范围内。在DAB拓扑中，有研究进一步给出了最优串联RC阻尼网络参数的解析表达式——R和C是漏感L_k与绕组电容C_w的函数，从而将参数设计从经验试凑推进到可计算、可优化的阶段。

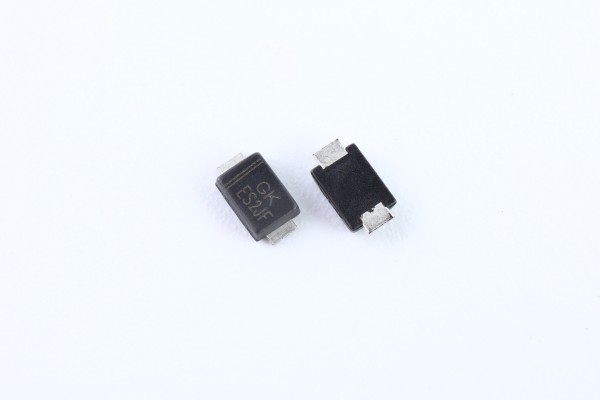

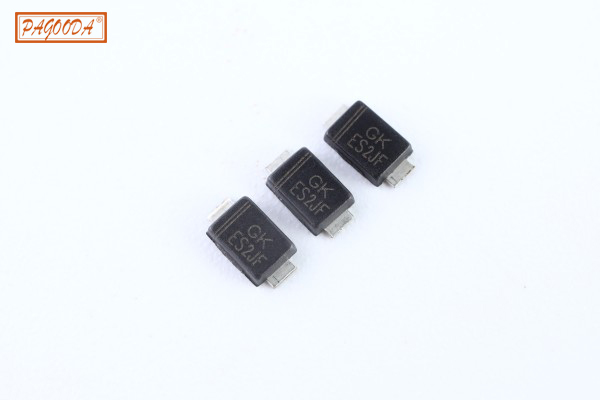

二极管本身：RC吸收的“第一道防线”RC吸收是外部补救措施，而二极管的反向恢复特性决定了“需要补救多少”。反向恢复电荷Qrr越大、恢复特性越“硬”，漏感中积聚的过剩电流就越多，激励出的振铃能量就越强。在AI储能DAB的高温工况下，这一点尤为关键。快恢复二极管的trr在25℃时可能为35ns，到了125℃结温下可能翻倍至70ns甚至更长，Qrr同步增加。这意味着常温下调好的RC吸收参数，到了夏季满载工况下可能就不够用了——因为激励源本身变“强”了。平尚科技的ES1J系列贴片超快恢复二极管，反向恢复时间trr典型值35ns，在125℃高温下的trr漂移控制在50ns以内，反向恢复电荷Qrr在高温下仍保持较低水平。较低的Qrr从源头减少了漏感中积聚的过剩电流，降低了振铃的激励能量，使RC吸收网络的设计压力相应减轻——吸收电阻可以选得稍大一些以减少稳态损耗，或吸收电容可以选得稍小一些以节省PCB面积。
在DAB变换器在调试阶段遇到了二极管振铃导致的过压保护误触发。用示波器测得振铃频率约28MHz，二极管两端的电压尖峰达到其额定耐压的1.3倍。工程师最初凭经验试凑RC参数，先后换了三组阻容值，振铃始终无法完全压制，且吸收电阻温升超过预期。平尚科技的技术团队介入了参数复核。采用“频率减半法”实测寄生电容约120pF，计算特性阻抗约47Ω。将吸收电阻取为47Ω、吸收电容取为470pF后，振铃幅度降低了约70%，电压尖峰回落至额定耐压的0.9倍以内。同时，将原方案的普通快恢复二极管更换为ES1J超快恢复二极管（trr≤35ns，低Qrr），进一步削弱了振铃的激励源。更换后，在85℃满载工况下连续运行超过2000小时，吸收电阻的温升稳定在35℃以内，二极管未再出现过压失效。AI储能DAB变换器中贴片二极管的反向恢复振铃，不是“加个RC就能了事”的粗放问题。吸收电阻的阻值决定了阻尼的强度，吸收电容的容值决定了能量泄放的容量，而二极管本身的Qrr和trr高温特性则决定了需要被阻尼的“激励源”有多强。平尚科技这张从ES1J超快恢复二极管到高温稳定Qrr参数的贴片二极管产品矩阵，守住的不是一颗二极管的恢复时间指标，而是AI储能DAB变换器在7月高温满载下“振铃压得住、吸收电阻不烧、二极管不被尖峰打穿”的那条可靠性底线——参数算对了，RC吸收才不是“拆东墙补西墙”。
