跳线电阻的优势在哪里
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-08-24
跳线电阻的优势在哪里
跳线电阻，在工程师圈子里更常见的名字是“零欧姆电阻”或“0Ω电阻”。在电路原理图上，它的符号就是一根导线；在PCB上，它长得和普通贴片电阻一模一样，只是丝印标着“0”或“000”。很多人第一次见到它时都会困惑：“既然是0欧，直接用导线不行吗？为什么非要装一颗电阻？”答案是：0Ω电阻不是导线，它是一个功能元件。

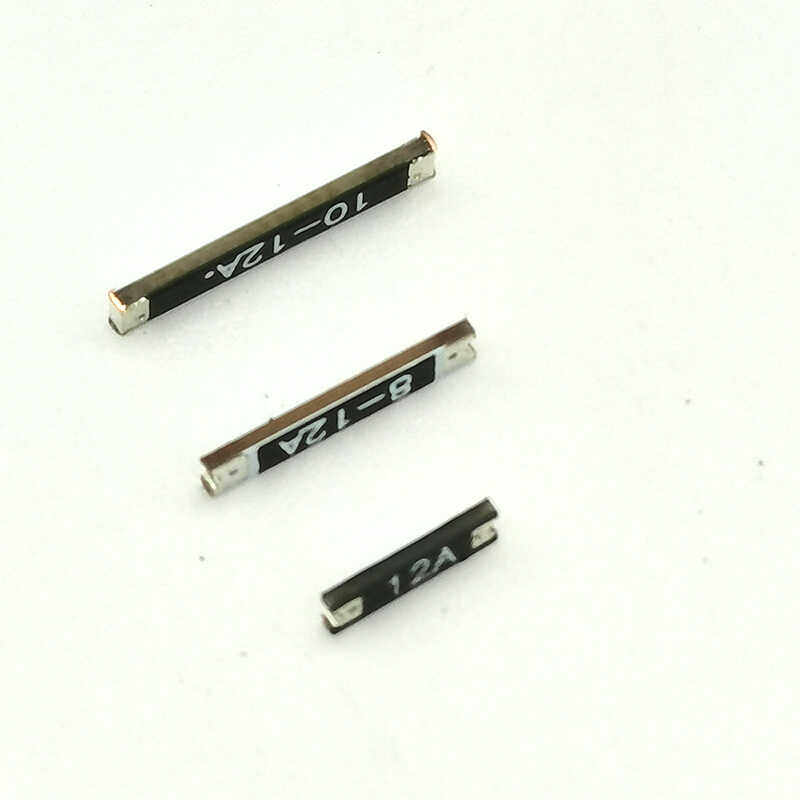

0Ω不是真的0Ω——它是有“阻值”的跳线电阻的阻值并非真正的零欧姆。零欧姆电阻器并不是真正的电阻值为零。部分厂商对0Ω贴片电阻有三个精度等级，分别是F档（≤10mΩ）、G档（≤20mΩ）、J档（≤50mΩ）。正是这几十毫欧的“微小阻值”，赋予了跳线电阻导线不具备的功能。优势一：替代飞线与跳线，实现自动化生产与美观布线在PCB设计中，当布线走不通时，传统做法是用一根飞线或跳线跨接——但这需要手工焊接，增加成本和出错率。而使用0欧电阻跨接，可以用自动贴片机完成，既美观又方便。如果某段线路不用，直接不贴该电阻即可，不影响外观。对于AI储能这类需要高密度、高一致性SMT生产的PCBA来说，跳线电阻的自动化兼容优势是导线无法替代的。优势二：高频EMI抑制——空置跳线是天线，0Ω电阻不是空置跳线在高频时相当于天线，会产生或接收电磁干扰。而0欧姆电阻虽然阻值极小，但在高频信号下有一定的阻抗，可以起到衰减、隔离、匹配等作用。正因为0欧电阻不是真正的无阻抗元件，在高频信号下它会表现出寄生参数，有时候可以利用这些参数来解决EMC问题。在AI储能PCS这种高频开关环境中，用0Ω电阻替代跳线，是从源头抑制EMI的廉价而有效的手段。优势三：大电流承载——贴片跳线比0Ω电阻更能“扛”这是跳线电阻家族内部的一个重要分化。贴片跳线本质是金属导体，采用纯铜材质，典型导通电阻＜50mΩ。而现代0欧姆电阻实际阻值已能做到≤10mΩ，部分高端型号甚至达到5mΩ以下。但低阻值不等于高电流。最新行业测试数据显示，1210封装的贴片跳线可持续承载15A电流，而同级0欧姆电阻仅能承载8A。差了一倍。在AI储能的大电流路径（如电池簇投切、PCS供电母线）中，贴片跳线的电流承载优势是决定性的。对于电流＞5A或需要物理跨接的场景，行业建议优先选择贴片跳线。
优势四：单点接地与混合电路隔离在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。可以用一个0欧的电阻来连接这两个地，而不是直接连在一起。这样做的好处是地线被分成了两个网络，在大面积铺铜等处理时更加方便。在AI储能BMS中，数字地（MCU、通信）和模拟地（采样、放大）之间的单点连接，0Ω电阻是最简洁、最可靠的实现方式。优势五：调试、配置与低成本熔丝- 调试与测试：想测某部分电路的耗电流时，可以去掉0Ω电阻，接上电流表，方便测耗电流。在匹配电路参数不确定时，先用0Ω电阻代替，实际调试确定参数后再换成具体数值的元件。
- 配置电路：通过安装不同位置的0Ω电阻，可以更改电路的功能或设置地址。产品上不应出现跳线和拨码开关——用户会乱动设置，应用0Ω电阻代替跳线焊在板子上，减少维护费用。
- 低成本熔丝：由于PCB走线的熔断电流较大，短路过流时很难熔断。而0Ω电阻电流承受能力较弱，过流时优先熔断，从而将电路断开，防止更大事故。

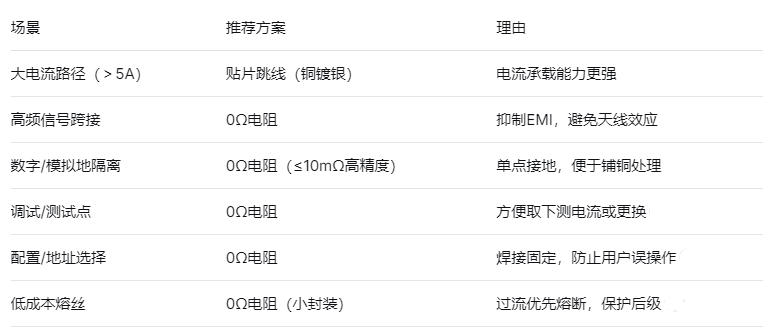

平尚科技的跳线电阻产品东莞市平尚电子科技有限公司旗下PAGOODA品牌提供全系列跳线电阻产品。封装覆盖0201、0402、0603、0805、1206等全尺寸。功率范围1/32W至3W，阻值0.01Ω至10MΩ。精度等级覆盖T=±0.01%、A2=±0.02%、A5=±0.05%、B=±0.1%。平尚科技的跳线电阻具备体积小、重量轻、使用寿命长、高频特性优良、电性能稳定可靠等特点，适配再流焊与波峰焊，与自动贴装设备匹配。广泛应用于电源、LED灯、仪器仪表、医疗器械、汽车电子等领域。在AI储能PCBA的高密度布局中，平尚科技的跳线电阻承担着跨线连接、EMI抑制、调试配置等多重职能——一颗几分钱的元件，解决的可能是几天的布线难题和几个dB的EMC超标。跳线电阻选型速查跳线电阻的优势，不在于“电阻”本身，而在于它用一颗自动化贴装的元件，替代了手工焊接的飞线、解决了高频EMI的天线效应、承载了大电流的物理连接、实现了单点接地的电气隔离。它不是导线，却比导线更“聪明”——在AI储能PCBA的高密度、高可靠、高自动化要求下，这颗“不是电阻的电阻”正在成为PCB设计中最不可或缺的配角之一。平尚科技这颗从0201到2512全封装的跳线电阻，守住的不是某一个电路的导通，而是整块PCB从设计到量产全流程的效率与可靠性——布不通的线用它跨，调不完的参数用它配，测不准的电流用它断。一颗几分钱的跳线电阻，省下的是几天的PCB改版和几个月的EMC整改。
