贴片电容在变压器输出共模滤波中的Y电容配置与漏电流控制

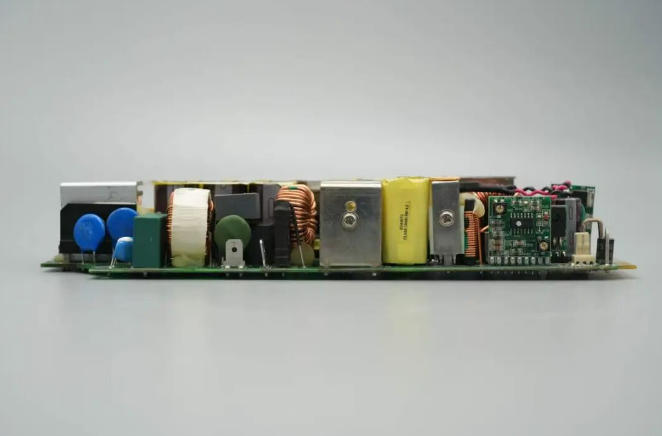

在开关电源变压器输出端，共模噪声是电磁兼容（EMC）设计的核心挑战之一。Y电容作为连接电源线与地线之间的关键元件，承担着为共模噪声提供低阻抗回流路径的重要职能。然而，Y电容的选型存在一个根本性矛盾：容值越大，共模滤波效果越好，但漏电流也随之增加。在医疗设备、车载电子及精密仪器领域，漏电流受到严格限制，如何在滤波效能与安全规范之间取得平衡，成为工程师必须面对的工程难题。东莞市平尚电子科技有限公司依托车规级质量体系，推出Y系列车规级贴片电容，以低漏电流、高耐压、宽温区稳定性为核心优势，为变压器输出共模滤波提供了精准可控的配置方案。

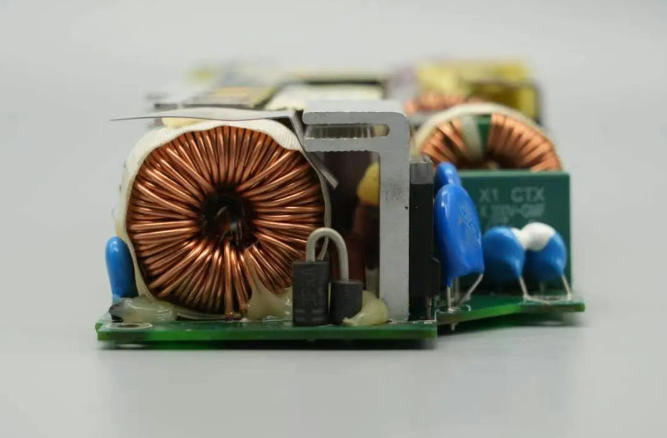

Y电容的双重角色：滤波器与安全屏障Y电容在变压器输出端的共模滤波电路中，通常跨接于输出线与地（或外壳）之间，与共模电感协同工作。其容值决定了共模噪声的转折频率——容值越大，低频共模抑制能力越强。但Y电容的容值受到漏电流的刚性约束：在交流电网供电的设备中，Y电容产生的漏电流必须满足IEC 60601-1（医疗）、GB 4943（信息技术设备）等安全标准，通常要求对地漏电流不超过0.5mA或0.25mA。
以一款500W医疗设备电源为例，变压器次级输出12V/42A，共模滤波电路采用两颗Y电容（单颗2200pF）跨接于输出正负线与地之间。原方案选用普通Y电容，标称漏电流0.35mA@240V/50Hz，符合医疗标准。但在实际批量生产中，因批次间漏电流离散性较大，部分产品漏电流实测达0.48mA，接近上限阈值，存在批量性质量风险。

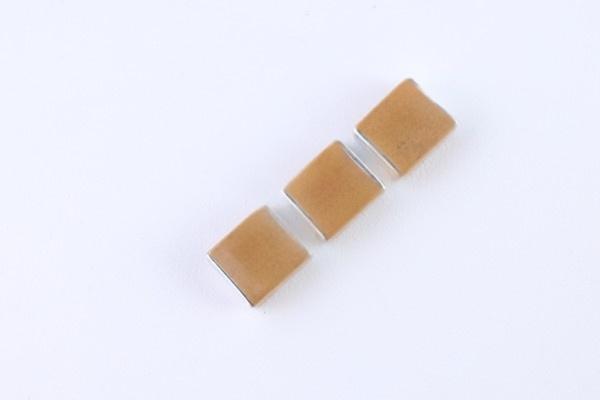

对比测试：车规级Y电容的漏电流一致性为验证平尚科技车规级Y电容在漏电流控制与共模滤波方面的优势，我们在相同测试平台上进行对比测试。将原方案的普通Y电容（2200pF/250VAC）更换为平尚科技Y系列车规级贴片电容（2200pF/250VAC，AEC-Q200认证），其余电路参数保持不变。测试条件：输入240V/50Hz，变压器满载输出12V/42A，环境温度25℃与85℃分别测试，随机抽取各20颗样品。测试结果显示：平尚科技Y系列车规级电容在漏电流一致性上显著优于普通产品——批次内离散性从±27%压缩至±8%，高温高湿环境下的漏电流增幅从38%降至9%。这意味着在批量生产中，设计工程师可以更自信地选用接近安全阈值上限的容值，在确保合规的前提下最大化共模滤波效果。
共模滤波效能的实测验证在共模噪声抑制能力方面，平尚Y系列电容同样表现出优势。在同一电源平台上，使用频谱分析仪测量150kHz-30MHz频段的共模传导发射：普通Y电容方案：在800kHz-3MHz频段存在明显噪声尖峰，峰值超出限值约6dB，需额外增加磁珠或调整共模电感参数才能通过测试。平尚Y系列方案：同频段噪声峰值降低8dB，顺利通过CISPR 22 Class B限值，无需额外滤波元件。这一差异源于平尚科技Y电容采用的复合介质叠层结构与精密封装工艺。普通Y电容在开关频率谐波频段可能因内部寄生电感产生局部谐振，削弱滤波效果；而平尚Y系列通过优化电极结构与介质材料，将自谐振频率推高至30MHz以上，确保在共模噪声主要频段保持低阻抗特性。

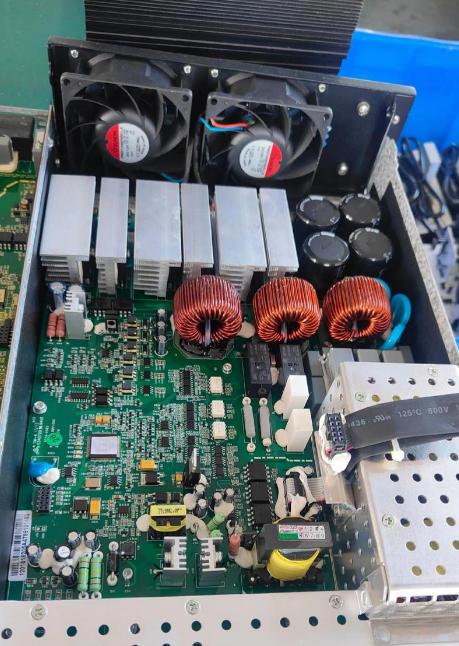

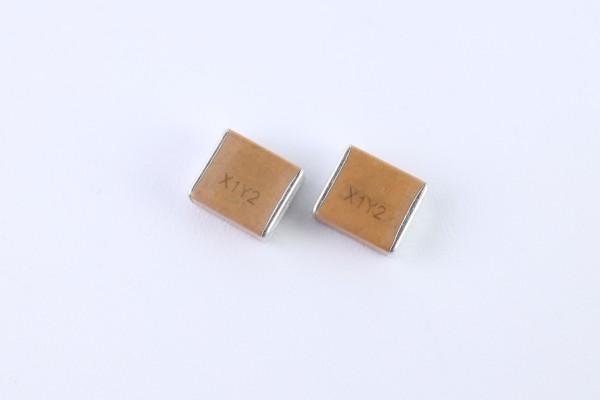

车规级技术如何保障Y电容的可靠性平尚科技Y系列贴片电容通过AEC-Q200认证，其核心价值在于极端工况下的参数稳定性：耐压余量：标称250VAC的产品实际耐压测试通过AC 2000V/60s，远超常规1500V要求，为电网电压波动提供充足安全裕度。湿热稳定性：通过双85（85℃/85%RH）高温高湿偏置测试，1000小时后容值变化＜5%，漏电流增幅＜15%，确保在潮湿环境下的长期安全性。机械强度：采用强化封装结构，通过板弯曲测试（2mm形变），避免PCB变形导致的Y电容开裂失效。在某国产新能源汽车车载充电机（OBC）项目中，原设计采用普通Y电容，在-40℃低温启动时漏电流实测0.22mA，但在85℃高温满载工况下漏电流飙升至0.58mA，超出整车厂要求的0.5mA上限，导致批量返工。平尚科技介入后，将Y电容更换为Y系列车规级产品，同工况下漏电流稳定在0.35mA以内，且共模噪声在30MHz频段降低7dB，一次通过整车EMC测试。
在滤波与安全之间寻找“最优解”变压器输出共模滤波中的Y电容配置，本质是一场滤波效能与漏电流安全之间的精密博弈。平尚科技以AEC-Q200车规级认证为基石，将Y电容的漏电流离散性、高温稳定性与滤波一致性提升至新的高度，让工程师无需在“用大容量确保滤波”与“用小容量确保安全”之间艰难取舍——当每颗Y电容的参数都可预测、可追溯、可信任，共模滤波的设计便从“经验试探”走向“精准配置”，为变压器输出端筑起一道既高效又安全的噪声屏障。
