变压器空载损耗优化：电解电容在功率因数校正电路中的关键参数
在开关电源系统中，变压器的空载损耗是衡量整机能效的重要指标之一。许多人将空载损耗的优化焦点集中于变压器磁芯材料与绕组结构，却忽略了前级功率因数校正（PFC）电路中电解电容的隐性影响。PFC电路负责将输入电流整形为与电压同相的正弦波，其输出端的电解电容不仅承担着储能与滤波职能，更通过其等效串联电阻（ESR）与纹波电流承受能力，间接决定了PFC级的工作效率——进而影响变压器的输入电能质量与空载工况下的综合损耗。东莞市平尚电子科技有限公司依托IATF 16949车规级认证体系，推出的HT系列电解电容，以低ESR、高纹波耐受性与宽温区稳定性，为PFC电路提供了关键参数保障，助力变压器空载损耗的系统性优化。

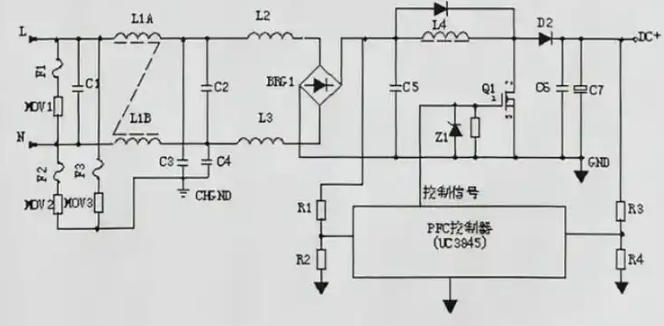

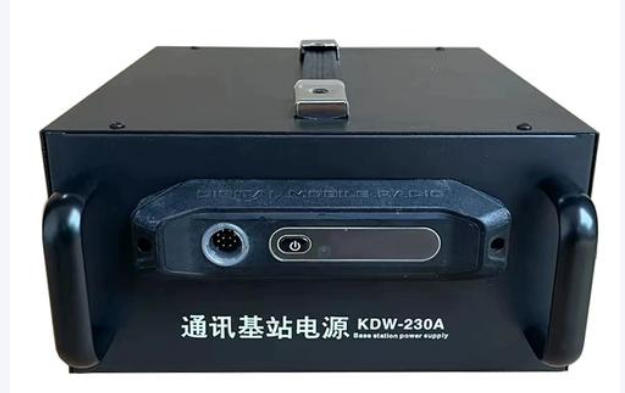

PFC电路中的电解电容：空载损耗的“隐形变量”以一台3kW通信基站电源为例，前级采用升压型有源PFC电路，输出400V直流母线电压，后端连接LLC谐振变换器与主变压器。在空载工况下，整机输入功耗为18W，其中PFC电路自身损耗占比约35%。进一步拆解发现，PFC输出端电解电容（470μF/450V）在空载时承受的纹波电流虽远小于满载，但其ESR引发的漏电流与介质损耗仍构成可观的无功消耗。原方案选用普通工业级电解电容，标称ESR为0.28Ω（@100Hz），实测在25℃时漏电流为0.8mA，在65℃时升至2.1mA。这些漏电流在400V直流母线上产生约0.84W的持续损耗——看似微小，却占空载总损耗的4.7%。更为关键的是，PFC电路在空载时工作于间歇模式（Burst Mode），电解电容需频繁充放电，ESR导致的充放电损耗在间歇周期中被放大。

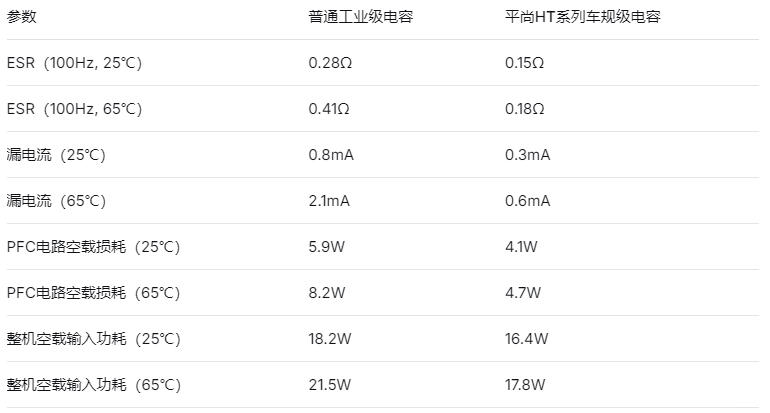

对比测试：车规级电解电容的能效贡献
为验证电解电容关键参数对空载损耗的实际影响，平尚科技在相同测试平台上进行对比测试。将原方案的普通电解电容（470μF/450V）更换为平尚科技HT系列车规级电解电容（470μF/450V，IATF 16949认证），PFC电路参数与后端变压器负载条件保持不变。测试条件：输入220V/50Hz，PFC输出400V，后端变压器空载，环境温度25℃与65℃分别测试。
关键参数如何影响空载损耗PFC电路中电解电容对空载损耗的影响，主要体现在三个关键参数：- 其一，等效串联电阻（ESR）。在PFC输出电压纹波电流作用下，ESR产生焦耳热损耗。空载时纹波电流虽小，但ESR若随温度升高而倍增，损耗仍不容忽视。平尚科技HT系列采用耐高温电解液与低阻抗纸基，将ESR在宽温区内的变化率控制在30%以内（普通电容通常超过100%）。
- 其二，漏电流。漏电流损耗在400V母线上，每1mA漏电流即产生0.4W损耗。普通电容在高温下漏电流指数级上升，而车规级电容通过严格的阳极氧化工艺与老化筛选，将高温漏电流控制在普通电容的1/3以下。
- 其三，介质损耗角正切。在PFC开关频率（通常65kHz-100kHz）下，介质损耗亦贡献额外功耗。平尚科技HT系列在100kHz时控制在0.08以内，较普通X7R材质的0.12降低33%。

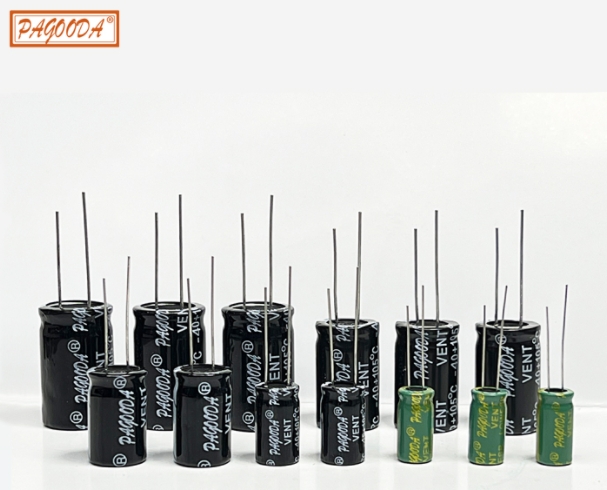

车规级技术如何赋能能效优化平尚科技HT系列电解电容通过IATF 16949认证，其生产过程执行严格的参数管控——ESR、漏电流、容值等关键指标的CPK（过程能力指数）均大于1.33，确保每批次产品的一致性。这一能力对于PFC电路尤为重要：当多颗电容并联使用时，参数的一致性决定了均流效果与热分布，进而影响整体能效。此外，HT系列通过AEC-Q200可靠性验证，在125℃高温储存、-55℃低温启动、湿热循环等严苛条件下仍能保持参数稳定。这意味着在变压器长期空载待机或高温机房环境中，PFC电路的能效优势不会因电容老化而快速衰减。
变压器的空载损耗优化，不应仅局限于磁芯与绕组。前级PFC电路中电解电容的ESR、漏电流与介质损耗，通过纹波电流与直流偏置的耦合，构成了从元器件到系统能效的“传导链”。平尚科技以IATF 16949车规级品质为基石，将电解电容的关键参数控制在普通工业级产品难以企及的精度范围内，让每一瓦空载损耗都有据可循、有参数可依——当PFC级的损耗被精准压缩，变压器的空载能效才能真正迈入更高阶的优化区间。
