变压器次级电压采样：贴片电阻分压网络的精度与温漂控制

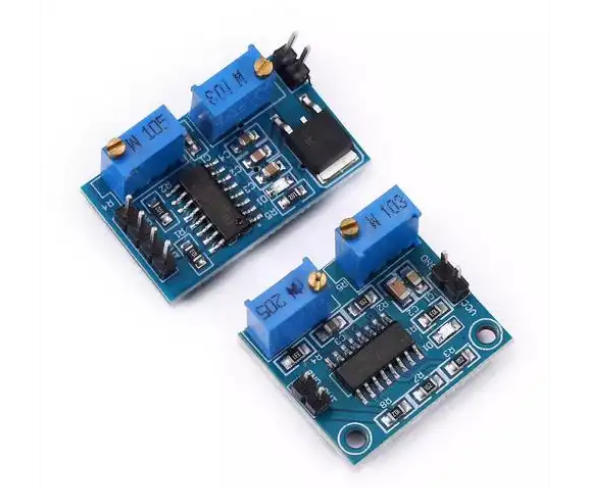

在开关电源的副边反馈电路中，输出电压的精确采样是闭环稳压的起点。而采样电路的主体——由两颗或更多贴片电阻构成的分压网络，其参数一致性直接决定了PWM控制器获取到的误差电压是否真实反映输出值。实际工程中，电阻的初始精度（容差）和温度漂移（TCR）是两大主要误差源。当分压电阻的阻值随温度漂移或批次离散时，控制器会误以为输出电压已达标，从而停止调整，使整机稳压精度偏离设计指标。控制分压网络的精度与温漂，是变压器次级采样设计中不可妥协的细节。
精度：从“标称值”到“实际值”的偏差累积贴片电阻的精度通常以标称阻值的允许偏差表示，常见等级有±5%、±1%、±0.5%和±0.1%。在变压器次级采样中，分压网络的输出为 V_sense = V_out × R2 / (R1+R2)，其中R1为上拉电阻（接输出正），R2为下拉电阻（接地）。两只电阻的精度误差会以非线性的方式叠加到采样电压上。假设目标输出电压12V，设计分压比R1=10kΩ，R2=2kΩ，理论采样电压2V。若上下电阻均选用±1%精度，则R1最大偏差+1%（10.1kΩ），R2最小偏差-1%（1.98kΩ），此时采样电压为12 × 1.98/(10.1+1.98) ≈ 1.967V，相对误差-1.65%。若考虑电阻误差的最坏组合，采样电压偏差可达±2%以上，直接导致输出电压偏离设定值约±0.24V。对于要求±1%稳压精度的电源，这一偏差已严重超标。
平尚科技在实际配套中发现，批量生产时若使用±5%电阻，不同电源单板的输出电压分散性可达±0.8V，需要逐个校准。而换用±1%电阻后，分散性收窄至±0.2V，基本无需调校。对于精密电源或仪表级产品，推荐上、下分压电阻均选用±0.5%或±0.1%的精密薄膜贴片电阻，将采样误差控制在0.2%以内。
温漂：隐形的“季节漂移”

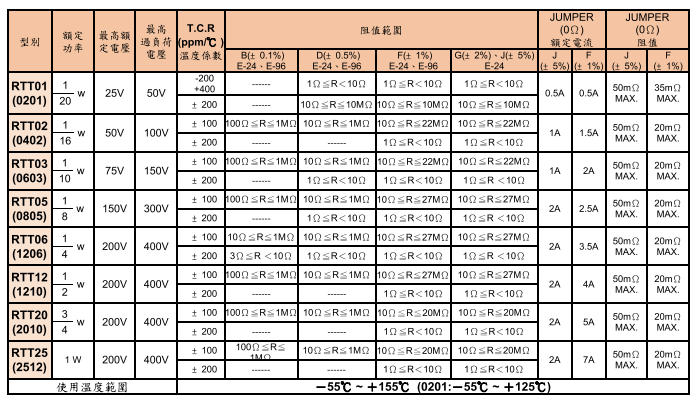

同样致命的还有温度系数（TCR），单位为ppm/℃。它表示温度每变化1℃，阻值的相对变化量。一颗TCR=100ppm/℃的10kΩ电阻，当环境温度从25℃升至65℃时，阻值变化量为10k × 100 × 10^-6 × 40 = 40Ω，仅0.4%，看似微小。但在分压网络中，两只电阻的TCR不一致时，采样电压的漂移可能被放大。取上例R1=10kΩ，R2=2kΩ，R1的TCR=100ppm/℃，R2的TCR=50ppm/℃。升温40℃后，R1增至10.04kΩ，R2增至2.004kΩ，新采样电压为12 × 2.004/(10.04+2.004) ≈ 1.996V，原为2V，漂移-0.2%。若两只电阻TCR均为100ppm/℃且同向变化，分压比几乎不变，漂移可忽略。但若二者TCR不匹配，尤其是采用不同厂家或不同批次的电阻时，温漂误差会显著增大。更隐蔽的是，电阻在功率耗散下自身发热导致局部温升，形成“自热漂移”。高电压分压时，上拉电阻R1两端承受接近全部输出电压，功耗可能达数十毫瓦。在自然冷却下，R1的自身温升可达10-20℃，若其TCR=100ppm/℃，引入额外0.1%-0.2%的漂移。因此，在高压采样应用中，应选用功率降额充足的封装（如1206或1210），并尽量使R1和R2保持相近的温度环境。
工程实例：LED驱动电源采样优化
一款50W LED恒压电源（输出24V），原采样分压电阻使用R1=22kΩ（±1%，TCR=200ppm/℃），R2=2.2kΩ（±1%，TCR=200ppm/℃）。室温下输出电压为24.1V，合格。但在高温60℃老化箱中运行2小时后，输出电压降至23.3V，超出客户允许的±2%范围。平尚科技分析发现，R1和R2虽然TCR相同，但由于R1承受更高电压（约22V），自热使其实际温度比R2高出12℃，导致阻值变化不同步。解决方案：将R1和R2均更换为±0.5%精度、TCR=50ppm/℃的薄膜贴片电阻，并将R1的封装从0805升级至1206以降低热阻。整改后，高温下输出电压稳定在23.9V-24.2V之间，彻底解决了漂移问题。为了最大程度抑制温漂误差，建议采取以下措施：- 电阻配对：两只分压电阻选用同一厂牌、同一批次、同TCR等级的产品，并尽量靠近布置，确保它们经历相同的环境温度波动。
- TCR方向一致：尽可能选用相同TCR符号的电阻，通常厚膜电阻为负TCR，薄膜电阻为低且稳定TCR。优先选用薄膜电阻（TCR≤25ppm/℃）。
- 功率降额：分压电阻的功耗应小于其额定功率的1/10，避免自热显著。对于高压采样，可考虑将上拉电阻拆分为两颗串联，分担电压和热量。
- PCB铺铜散热：在电阻焊盘周围保留铜箔并连接至地平面，帮助散热。
变压器次级电压的精确采样，始于两颗贴片电阻的精度与温漂控制。±1%的初始误差可能只是起点，而TCR不匹配带来的季节性漂移、自热导致的动态偏移，才是稳压精度恶化的“隐形杀手”。平尚科技凭借丰富的高精度薄膜贴片电阻产品线（±0.1%精度，TCR低至±10ppm/℃），为不同精度等级的变压器采样网络提供从选型到布局的系统化支持——让每一伏采样电压都真实反映输出的细微变化。
