7月雷暴天气下桥堆残压配合贴片电阻，AI储能防雷电路实测数据解读
2026年7月，华南沿海进入了一年中最密集的雷暴季。广东、广西、福建多地气象台连续发布雷电黄色预警，户外储能电站的防雷电路迎来了一年中最严酷的“实战检验”。

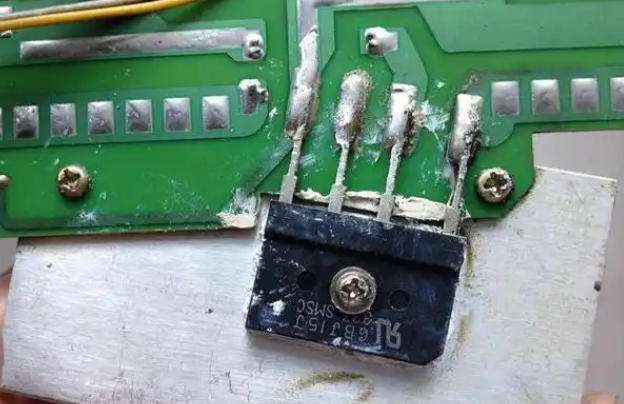

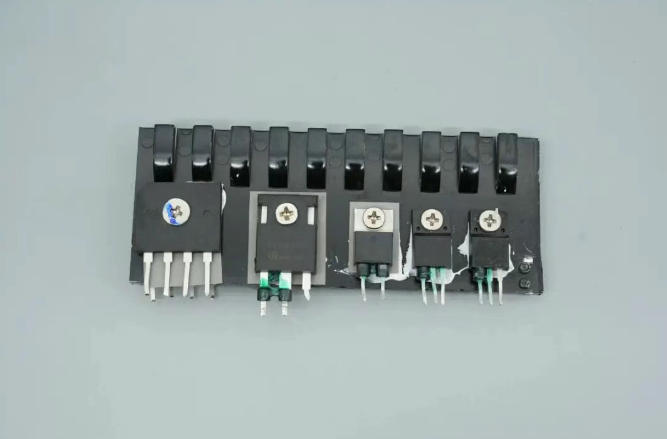

AI储能PCS的前端整流桥堆，是整台设备直面电网的第一道防线。市电进入PCS后，首先经过EMI滤波器，然后由桥堆完成交流到直流的全波整流。压敏电阻负责吸收浪涌的主要能量，但仍有残压会到达桥堆。这颗残压可能不足以一次性击穿桥堆，但足以在PN结上留下微损伤。日积月累，微损伤汇聚成失效。而在这条防雷链路中，贴片电阻的角色远不止“限流”二字——它在残压吸收、并联均流、浪涌耐受三个环节中，都承担着不可替代的配合职能。第一环节：残压吸收——桥堆前面的“降压器”压敏电阻吸收浪涌主体能量后，残压仍然可能达到数百伏甚至上千伏。这个电压如果直接施加在桥堆的PN结上，会引发局部雪崩击穿，留下“漏电路径”。
在桥堆的交流输入端串联一颗贴片电阻，可以与压敏电阻构成二级钳位。当残压到来时，电阻承担部分压降，将桥堆实际承受的电压拉到安全范围内。阻值的选择需要兼顾两个边界：阻值太小，限流效果不足，残压仍然偏高；阻值太大，正常工作时电阻上的压降和功耗过高。常规选择范围在1Ω至10kΩ之间。第二环节：并联均流——用一颗电阻换一颗桥堆的命AI储能PCS的功率等级从百千瓦级向兆瓦级跃升，单颗桥堆的电流承载能力往往不够用。工程师最直接的想法是两颗桥堆并联，但二极管的负温度系数特性让这条路走不通——压降小的那颗承担更多电流，温度升高后压降进一步减小，形成正反馈，最终率先烧毁。解决方案是在每颗桥堆的输入端串联一颗小阻值的均流电阻。这颗电阻在每条并联支路中引入了额外的正温度系数阻抗。当某条支路电流偏大时，电阻上的压降增大，等效支路总阻抗上升，自然将电流“推”向其他支路。以两颗KBPC3510桥堆（35A/1000V）并联为例，在输入端串联0.1Ω/5W的均流电阻，可使电流分配不均度控制在5%以内。阻值的选取有一个经验公式：R ≈ ΔVF / ΔI。如果两颗桥堆的VF偏差为0.2V，希望将5A的偏差校正到1A以内，R = 0.2/4 = 0.05Ω。功率方面，P = I² × R——50A电流流过0.05Ω电阻，功耗为125W，这不是一颗小贴片电阻能扛住的。在大电流场景中，均流电阻通常选用2512及以上封装，或多颗并联以满足功率需求。
第三环节：抗浪涌耐受——普通电阻和抗浪涌电阻的“代际差”防雷电路中的贴片电阻，不是随便一颗厚膜电阻就能胜任的。普通贴片电阻的浪涌耐受电压通常仅能承受0.5kV以下的静电冲击，而抗浪涌贴片电阻的浪涌耐受电压可达2kV至5kV，浪涌能量耐受能力是普通电阻的5至10倍。以ROHM ESR系列抗浪涌贴片电阻为例，1005（0402）尺寸保证2kV耐受电压，1608/2012尺寸保证3kV耐受电压，3225尺寸保证5kV耐受电压。平尚科技PAGOODA品牌的抗浪涌贴片电阻产品线覆盖0201至2512全尺寸，采用厚膜工艺与激光微调技术，浪涌耐受能力达到普通厚膜电阻的5倍以上，适配再流焊与波峰焊工艺。
平尚科技的技术团队进行过专项测试。在桥堆两端施加80%额定反向电压（800V），85℃恒温环境下测量漏电流。测试揭示：四颗二极管中有两颗的反向漏电流分别达到320μA和580μA，而规格书要求在相同条件下的漏电流应低于50μA。这两颗二极管的PN结在多次雷击浪涌冲击中累积了微损伤，常温下漏电流仅30至40μA“蒙混过关”，高温下漏电流膨胀了10倍以上。整改方案分两步：第一步，将输入端的普通贴片电阻更换为平尚科技抗浪涌贴片电阻（2512封装，浪涌耐受3kV），配合压敏电阻构成二级钳位，将到达桥堆的残压从原来的680V降至560V。第二步，将桥堆更换为平尚科技强化型桥堆（IFSM=150A），为残压冲击提供充足的裕量。替换后，该PCS在后续雷雨季节中再未出现母线电压异常报警，连续运行超过8个月无复发。桥堆的反向漏电流在85℃下稳定在15μA以内，较原方案的320μA降低了95%。
防雷电路中贴片电阻的选型准则综合以上三个环节的实测数据，AI储能防雷电路中贴片电阻的选型应遵循三条准则：- 准则一：均流电阻按1.5倍功率降额。 均流电阻的功耗P = I² × R，在50A电流下0.05Ω电阻的功耗为125W。实际选型时功率需按1.5倍降额，并优先选用2512及以上大封装，确保长期高温运行不失效。
- 准则二：残压吸收电阻的耐压不低于200V。 根据整流级输入电压选择，一般不低于200V，确保在残压冲击下不发生击穿。平尚科技抗浪涌贴片电阻的浪涌耐受电压达到2kV至5kV，为残压吸收提供了充足的耐压裕量。
- 准则三：精度±1%、TCR±100ppm/℃以内。 均流效果依赖各支路电阻的一致性，精度不足会导致电流分配偏差。TCR过高则在温度变化时均流效果漂移。平尚科技贴片电阻覆盖±1%精度与±100ppm/℃ TCR，满足防雷电路中均流与残压吸收的双重需求。
7月雷暴天气下，AI储能防雷电路的“最后一公里”，往往不在压敏电阻的通流能力上，而在桥堆残压与贴片电阻的配合细节里。一颗电阻焊在哪里、选多大阻值、扛多少瓦——这些看似不起眼的决定，在雷击浪涌到来的那一刻，就是桥堆“活着还是烧了”的分界线。平尚科技这颗从0201到2512全封装的抗浪涌贴片电阻，守住的不是一颗元器件的参数达标，而是AI储能PCS在每一个雷暴过后的高温午后，整流输出波形不畸变、后级PWM控制芯片不承压的那条底线——电阻配对了，桥堆才扛得住。
