贴片晶振7月批量不起振，AI储能户外柜高温下激励功率不足的根因
2026年7月，产线反馈了一个让工程师困惑的问题：同一批PCBA，常温测试全部通过，装机发往现场后，部分柜体的BMS主控板在午后高温时段出现“时钟丢失” ——DSP无法启动，通信模块反复复位。把故障板卡拆回实验室，常温下又能正常起振。换了三批晶振，问题依旧。
这不是晶振“坏了”，是高温把振荡电路的激励功率裕量吃掉了。

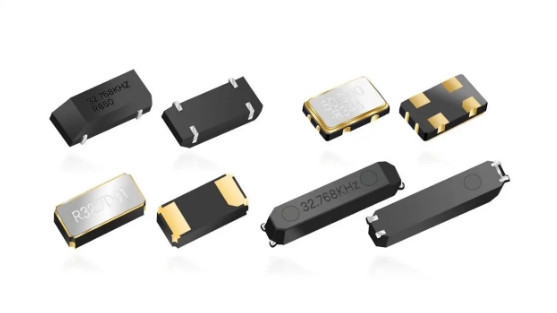

石英晶体本身是一个高Q值谐振器，内部存在等效串联电阻ESR，持续消耗能量。振荡电路必须通过放大器反馈网络，在晶体端口呈现一个等效的“负电阻”，向晶体补充能量以抵消ESR的损耗。起振的基本条件是 |−R| > ESR，但“大于”不等于“可靠大于”。行业通行的工程准则分级非常明确：安全系数SF = |−R| / ESR_max。SF < 3判定为失效，量产中随机冷启动失败的风险极高；3 ≤ SF < 5属于“勉强可用”，仅对良性室内环境下的32.768kHz RTC可容忍，对MHz级高速时钟不可接受；SF ≥ 5才是量产安全区。TI在F29H859TU-Q1的数据手册中也给出了同样的结论：为确保晶体在所有条件下都能启动，Rneg应大于3倍至5倍ESR。问题的关键在分母——ESR_max，而不是ESR典型值。晶振规格书通常同时给出Typ和Max，典型值40Ω的晶振，Max可能标注80Ω。量产匹配必须按Max做最坏情况分析，因为批量交付的晶振ESR分布在上限附近，按Typ算出来的“充足裕量”，在Max面前可能直接跌破3倍失效线。
高温如何把ESR推上去、把负阻拉下来?7月户外柜内部温度升至65℃甚至更高，两条路径同时侵蚀起振裕量。- 路径一：ESR的高温漂移。 晶体的ESR随温度升高而增大。ESR增大直接吃掉负性阻抗的分子分母比——同样的|−R|，ESR从常温的50Ω涨到高温下的75Ω，SF从原本的6倍（假设|−R|=300Ω）跌到4倍。如果设计时只按Typ=50Ω算到6倍，认为“很安全”，高温下ESR接近Max=80Ω时，SF已经逼近3.75倍——落在“勉强可用”的区间里。
- 路径二：激励功率不足触发DLD效应。 起振所需的输入功率通常在-20dBm量级，但如果电路提供的激励功率不足，晶体可能进入驱动电平依赖性（DLD） 状态——频率随激励功率波动，起振时间延长，在温度或电源变化时甚至直接停振。KOAN晶振的技术资料明确指出：激励功率过低时，电路的振荡裕量不足，可能导致晶振无法启动振荡；DL过低会使晶体难以起振、起振时间增加、振荡幅度不足，在温度变化时出现停振。
高温恰好同时制造了这两个条件：ESR升高需要更大的激励功率才能维持振荡，而振荡电路的驱动能力在高温下并未同步增强。需求上去了，供给没跟上，裕量就被挤没了。负性阻抗的实测：不能只看常温波形判断一颗晶振在高温下能不能可靠起振，不能靠“常温示波器上有波形”来下结论。标准方法是串联电阻法：在晶体回路中串联一个低感抗的可调电阻Rtest，逐步增大阻值，直到振荡刚好停止。此时 |−R| ≈ Rtest + ESR，再除以晶体的ESR_max得到安全系数。UTMEL的工程指南进一步要求：每一步电阻值下必须执行至少10至20次硬上电循环（从0V切到标称VDD），而不是观察一个已经在振荡的电路——必须在冷启动条件下验证自启动能力。常温下SF=5的板卡，在65℃下复测SF可能已经跌到3附近。如果高温测试的SF仍然≥5，批量起振的可靠性才有工程依据。
平尚科技的选型定位：把ESR_max和宽温放在同一张表上批量不起振的根因，追到底不是晶振“频率不对”，而是选型时只看了Typ和ppm，没有把ESR_max和高温工况放进同一张匹配表。平尚科技储能专用3225封装25MHz无源贴片晶振在参数表上给出了与起振裕量直接相关的指标：ESR ≤ 60Ω（Max级），工作温度覆盖-40℃至+85℃，频率稳定度±20ppm。ESR_max≤60Ω意味着在为该晶振设计振荡电路时，安全系数的分母是一个有上限约束的值——只要实测|−R| ≥ 300Ω，SF即可达到5倍的安全区，而不是在Typ=40Ω的“乐观值”上做设计、到批量时被Max=80Ω的批次击穿。在华南那个反复不起振的项目中，平尚科技的技术团队按ESR_max=60Ω重新核算了负性阻抗要求，实测原电路的|−R|约220Ω，对应SF仅3.7倍——落在“勉强可用”区间，高温下ESR漂移后进一步跌破3倍。调整负载电容匹配、优化PCB走线缩短晶体回路后，|−R|提升至约340Ω，SF达到5.7倍。更换为ESR_max≤60Ω的平尚科技储能专用晶振后，65℃高温下的冷启动测试连续20次全部起振，批量产线的高温不起振故障归零。AI储能户外柜7月的批量不起振，不是晶振的“ppm精度不够”，而是振荡电路的激励功率裕量在高温下被ESR漂移和DLD效应联手击穿。起振的账要按ESR_max算、按高温工况测、按冷启动循环验——只按典型值算出来的“够用”，到了65℃的柜子里可能连3倍失效线都守不住。平尚科技这张ESR_max≤60Ω、-40℃至85℃宽温覆盖的储能专用晶振参数表，守住的不是一颗晶振的频率标称值，而是AI储能BMS在每一个高温午后“上电就能起振、冷启动不掉链子”的那条时钟底线——裕量按最坏情况留够了，批量不起振才不会成为产线上的“季节病”。
