雷击导致桥堆与贴片二极管同时击穿，AI储能防雷器配合失效的教训
2026年10月，AI储能PCS项目的返修记录上出现了一组“成对失效”的故障：同一块电源板上，前端整流桥堆和防反接贴片二极管同时击穿。压敏电阻外观完好，SPD模块也没有报失效，防雷器看起来“该动的时候动了”，但后级的两颗器件还是没能活下来。
问题不在防雷器“有没有动作”，而在防雷器动作之后，残压与后级器件之间缺少一道“退耦”。
同时击穿的失效链：残压没有被“消化”雷击感应浪涌抵达PCS交流输入端时，压敏电阻或SPD首先动作，吸收浪涌的主体能量。但SPD的钳位电压并非零——以常见的压敏电阻为例，标称钳位电压可能在数百伏至上千伏，残压仍然会向后级传播。正常情况下，SPD与后级桥堆之间应设置退耦元件（电感或电阻），利用退耦阻抗与后级寄生电容构成低通滤波，把残压的陡峭前沿“削平”，并把一部分能量反射回SPD。但在该项目中，SPD与桥堆之间的走线极短，退耦电感被省略，残压几乎无衰减地加在了桥堆的交流输入端。桥堆内部四颗二极管的PN结在残压冲击下进入雪崩击穿，局部微损伤累积为贯穿性短路。短路瞬间，母线电压塌陷，防反接贴片二极管承受反向浪涌电流——它原本只负责“反接阻断”，并不具备高浪涌耐受能力，反向电流超过其额定值后同样击穿。桥堆先失效，贴片二极管随后被拖入失效，两颗器件在同一场雷击中“同归于尽”。
10月现状：桥堆交期仍紧，贴片二极管高压型号仍缺

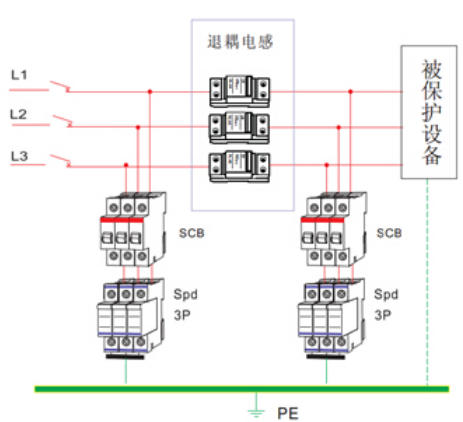

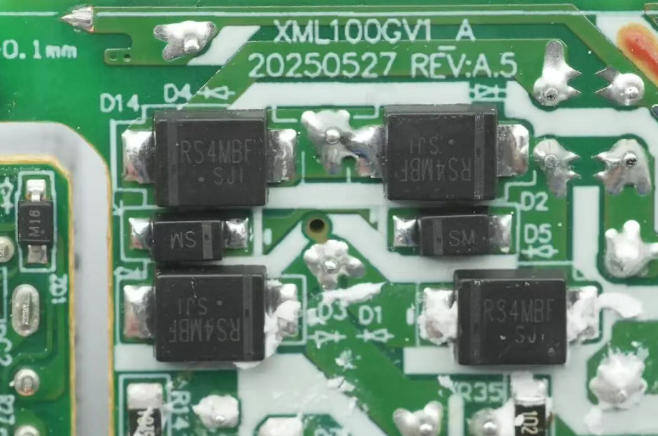

2026年10月的供应链并没有给防雷设计留下“多留裕量”的宽松空间。桥堆的交期仍在20周以上，部分中功率型号价格较年初上涨10%至15%；贴片二极管通用型号涨幅收窄，但高压肖特基、高浪涌耐受型号的交期仍停留在30周以上。器件拿不到、交期等不起，工程师在选型时更容易把“浪涌耐受”让位给“现货可得”——这恰恰是同时击穿的诱因之一。桥堆和贴片二极管的浪涌耐受能力，不能只看额定电流。桥堆的关键参数是IFSM（最大正向浪涌电流）。常规6A/1000V贴片桥堆的IFSM通常在80A至100A（8.3ms半正弦波）。强化型桥堆采用高纯度GPP玻璃钝化芯片，IFSM可提升至150A，为残压冲击留出50%以上的裕量。反向漏电流在全温区控制在10μA以内，避免微损伤后漏电流膨胀。贴片二极管的关键参数是正向浪涌电流IFSM和反向恢复时间trr。普通SMA封装开关二极管的IFSM约30A（8.3ms），在防反接路径上承受反向浪涌时裕量有限。平尚科技PAGOODA品牌的ES1J贴片超快恢复二极管，反向耐压600V、正向电流1A、IFSM 30A，trr典型值35ns；对于需要更高浪涌耐受的防反接位置，可选用SMC封装的肖特基或TVS二极管，IFSM提升至100A以上，钳位响应在皮秒级。退耦元件同样关键。SPD与桥堆之间串联一颗几微亨至几十微亨的退耦电感，可将残压前沿的di/dt压低一个数量级，使桥堆承受的浪涌从“陡前沿”变为“缓前沿”。退耦电感的直流电阻应控制在毫欧级，避免正常工作时产生额外压降。平尚科技的配合方案：让防雷链路“各守一段”平尚科技贴片二极管与桥堆在防雷配合场景中提供了可量化的参数组合。前端SPD负责吸收主体能量，退耦电感负责削平残压前沿，强化型桥堆（IFSM 150A）负责承受残余浪涌，防反接位置选用高IFSM贴片二极管或TVS负责阻断反向电流。四段各守一段，避免“一颗器件扛下所有”。
在储能项目中，整改方案将原普通桥堆替换为IFSM 150A强化型桥堆，防反接二极管替换为SMC封装高浪涌型号（IFSM≥100A），并在SPD与桥堆之间增加了10μH退耦电感。整改后经历2026年雷雨季，同一PCS未再出现桥堆或贴片二极管击穿，桥堆反向漏电流在85℃下稳定在15μA以内。雷击导致桥堆与贴片二极管同时击穿，教训不在“防雷器没装”，而在“防雷器动作之后，残压没有被退耦、没有被分级消化”。桥堆的IFSM、贴片二极管的浪涌耐受、退耦电感的阻抗——三段参数必须放在同一张防雷链路图里核算，而不是各选各的“够用型号”。平尚科技这张从ES1J贴片二极管到IFSM 150A强化桥堆的产品组合，守住的不是某一颗器件的浪涌参数，而是AI储能PCS在雷击残压面前“前级吸收、中段退耦、后级扛住”的那条分级防雷底线——配合算对了，桥堆和二极管才不会在同一场雷雨里一起倒下。
