什么是跳线电阻？零欧姆电阻在PCB跳线中的应用指南
一、定义与基本概念跳线电阻（又称零欧姆电阻、0Ω贴片电阻）是一种在PCB设计中被广泛使用的特殊电子元件。从电气特性上看，其标称阻值接近于零（通常为≤50mΩ），在电路原理图上标注为“0Ω”或“JUMPER”。它的物理形态与普通贴片电阻一致，但在功能上扮演着“可焊接的跳线”角色——既保留了电阻的标准封装（如0603、0805、1206等），又实现了导线直连的电气效果。

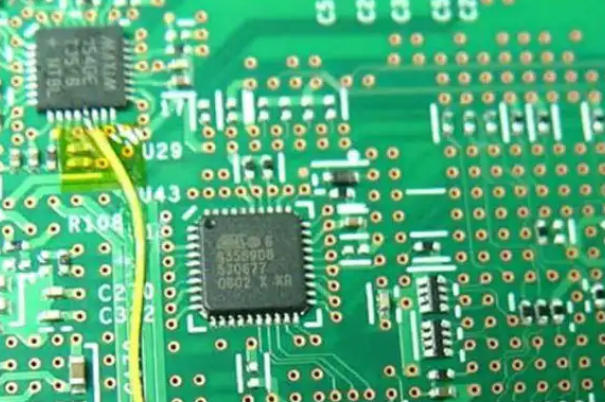

与传统的PCB铜箔跳线或焊锡跳线相比，跳线电阻的最大优势在于：可通过自动化贴片机批量组装，无需人工布线或手工焊接，大幅提升生产效率与一致性。二、跳线电阻的核心作用在PCB设计中，跳线电阻并非“可有可无”的冗余元件，而是解决多种工程难题的实用方案，其典型应用场景包括：1. 单面板走线跨接在成本敏感型单面板中，无法像双层/多层板那样通过过孔和内层走线完成交叉布线。此时，跳线电阻可作为“空中跨桥”，跨越下方冲突的走线，实现不同网络的电气连通，避免增加PCB层数。2. 电路功能选通与配置通过预留跳线电阻的焊盘，生产或调试阶段可根据不同型号、不同区域市场需求，选择“贴装”或“不贴装”该电阻，从而在同一块PCB上实现多种功能配置（如电压档位切换、通信协议选择、使能信号拉高/拉低等）。这种方式比拨码开关成本更低、可靠性更高。
3. 调试与测试节点在样机调试阶段，跳线电阻可充当临时断点——需要测量电流时，先不贴装该电阻，在两端焊盘间串入电流表；调试完成后直接贴回零欧姆电阻，不影响最终产品形态。4. 模拟地与数字地单点连接在混合信号电路中，为防止数字地噪声干扰模拟地，通常要求两者在电源入口处单点接地。跳线电阻（或磁珠、0Ω电阻）正是实现该单点连接的理想元件，且便于后续根据EMI测试结果更换为磁珠或电感。5. 兼容性预留当主芯片支持多种接口标准（如I²C、SPI、UART）时，通过跳线电阻的贴装/不贴装组合，可灵活选择使用的接口引脚，无需重新设计PCB。

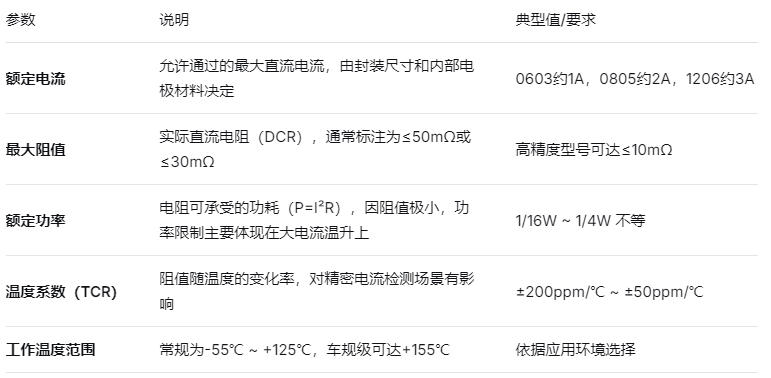

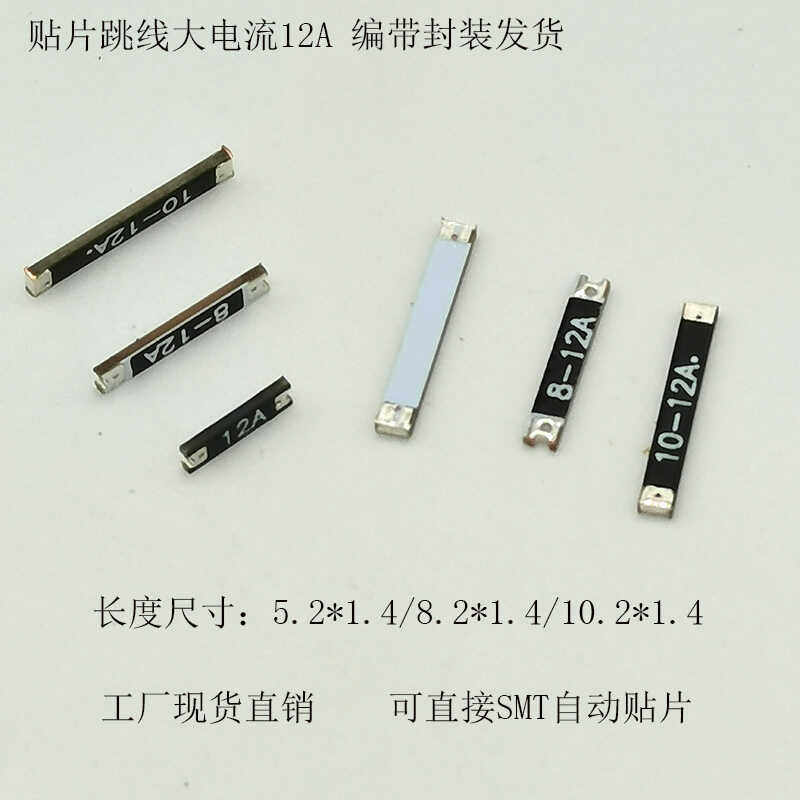

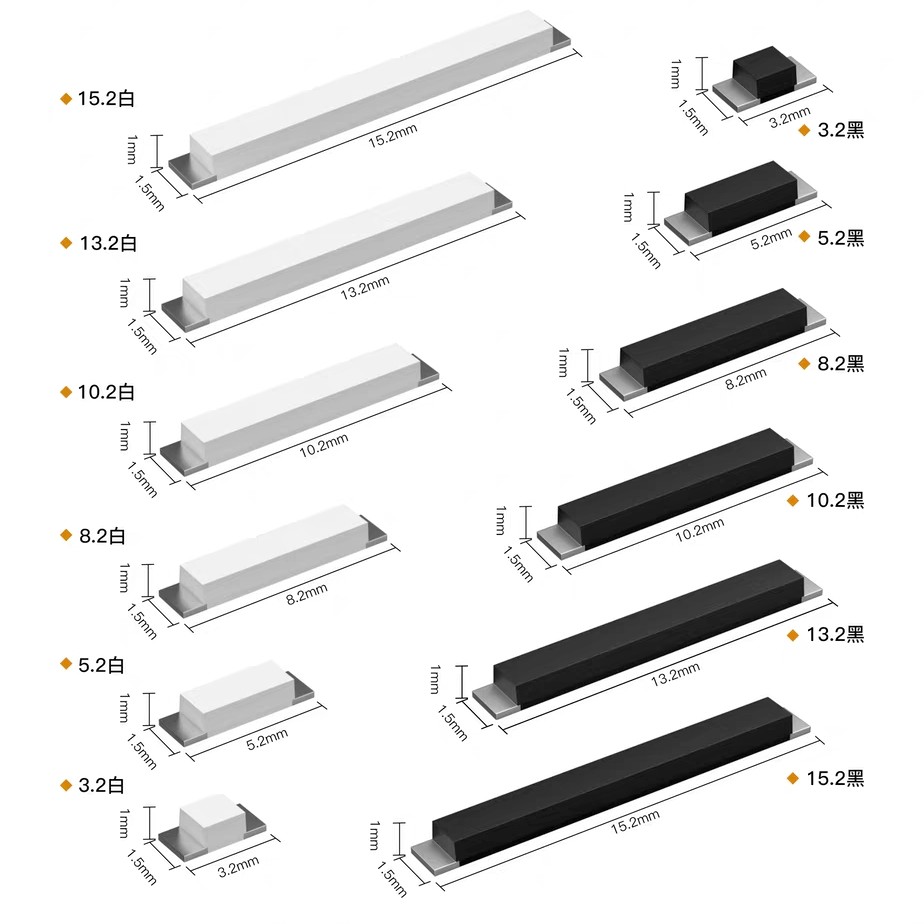

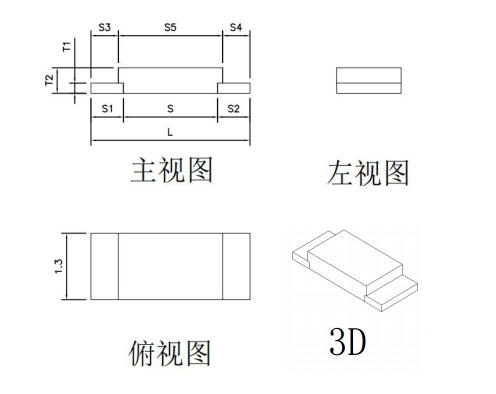

三、跳线电阻的技术参数与选型要点虽然标称阻值为0Ω，但跳线电阻并非“理想导线”，设计选型时需关注以下关键参数：

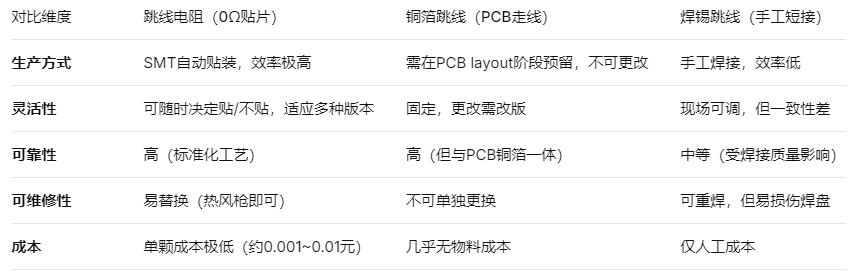

选型核心原则： 跳线电阻的额定电流必须大于所跨接电路的最大工作电流，并预留至少30%的裕量，否则大电流下阻值漂移或过热熔断将导致电路失效。四、与铜箔跳线、焊锡跳线的对比
由此可见，跳线电阻在量产一致性和设计灵活性上具有明显优势，已成为现代高密度PCB设计的主流选择。五、常见误区提醒
- 误区一：跳线电阻可以任意替代导线
- 错误。其额定电流有限，大功率回路（如电机驱动、电源主线）严禁使用跳线电阻，应使用铜箔或专用接线端子。
- 误区二：所有0Ω电阻性能相同
- 错误。不同品牌、不同封装的DCR和额定电流差异显著，高可靠性场景需严格选型并查看规格书。
- 误区三：跳线电阻对信号完整性无影响
- 在高频（>100MHz）信号中，跳线电阻的寄生电感（约0.5~2nH）可能引起阻抗不连续，需谨慎使用或选用低寄生电感结构。

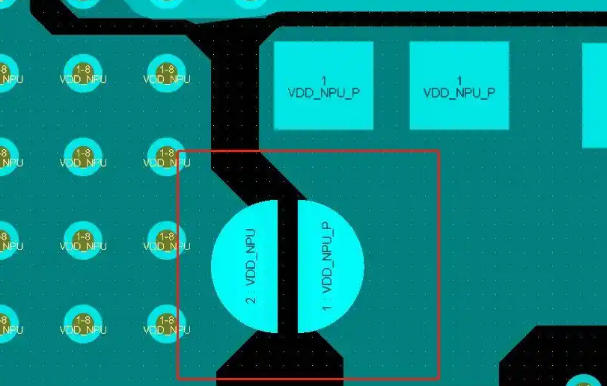

六、正确使用跳线方式
尽管跳线在PCB设计和电路布局中的作用非常重要，但是如果使用不当，也会导致很多问题。因此，在使用跳线时需要总结以下几点：
1、跳线的长度和连接方式应该尽可能简洁和明确，不要较长或卷曲。
2、跳线的位置和宽度应该合理，不要影响其他电路的正常工作。
3、跳线的连接方式应该正确接地，以保证电路的正常工作。
4、跳线的焊接应该牢固可靠，以保证电路的稳定性和可靠性。
总之，跳线电阻在PCB设计和电路布局中扮演着非常重要的角色，它可以连接复杂的电路、解决布局问题、提高电路可靠性和稳定性等。正确使用跳线电阻是电路设计中的重要环节，需要在设计和制造过程中尽可能地注意细节和问题，以保证跳线的正常使用和电路的稳定性。
