贴片光耦8mm爬电距离新安规落地，AI储能1500V系统隔离设计的重新选型
AI储能系统的电压等级，正在从800V向1500V加速跃迁。1500V储能系统带来的不仅仅是更高的能量密度和更低的系统成本——它还对电气安全隔离提出了全新的挑战。光耦作为BMS和PCS中承担高压侧与低压侧隔离通信的核心器件，其爬电距离和隔离耐压必须跟上电压等级提升的步伐。
8mm爬电距离：加强绝缘的“硬门槛”爬电距离，是指沿绝缘材料表面测得的两个导电零部件之间或导电零部件与设备防护界面之间的最短路径。它的作用是防止沿绝缘表面发生放电（如漏电、打火），避免因绝缘失效导致的设备损坏或人身安全事故。根据IEC 60950等安规标准，要实现加强绝缘，爬电距离需要在基本绝缘的基础上加倍。以污染等级2、400Vrms工作电压的系统为例，基本绝缘需要4mm爬电距离，加强绝缘则需要8mm。在1500V储能系统中，这个要求更加严苛——业内讨论指出，1500V系统的加强绝缘爬电距离要求可能达到15mm甚至更高。2026年，多项电子电工领域新国标正式发布实施，针对光耦等关键隔离器件提出了更精细的电气安全与性能测试要求。标准明确了光耦初次级间绝缘耐压、爬电距离与电气间隙的量化指标，要求设计时必须依据系统最高工作电压及过压类别进行严格选型。8mm爬电距离，正从“高标准”变成“硬门槛”。不同封装光耦的爬电距离差异：选型的第一道选择题贴片光耦的封装形态直接决定了其爬电距离的上限。SOP-4封装是应用最广泛的贴片光耦封装之一，但其引脚间距小，爬电距离通常不足5mm，仅适用于低压隔离场景。宽体SSOP-4封装（管体加长）将爬电距离优化至5mm以上。真正能够达到8mm爬电距离的，是LSOP-4等宽体封装——晶台KL101X系列采用LSOP4封装，爬电距离达到8mm，输入输出隔离电压达5000Vrms。SOP-8/SOP-16封装由于原副边引脚间距更宽，搭配多层隔离介质材料后也可用于更高耐压要求的场景。
在1500V储能系统中，常规SOP-4光耦的爬电距离已不足以满足加强绝缘要求，必须升级至LSOP4或更大型的宽体封装。1500V系统的隔离设计挑战1500V储能系统的隔离设计面临一个现实矛盾：光耦的爬电距离通常只有8mm左右，而1500V系统加强绝缘所需的爬电距离可能远远超过8mm。解决这一矛盾通常有两种路径：- 路径一：选用超大爬电距离光耦。 瑞萨PS9905驱动隔离光耦采用14.5mm引脚间距封装，爬电距离满足1500V系统应用。川土微电子CA-IS3211SCWG的气隙和爬电距离更是超过15mm。这类器件专门为高压系统设计，但价格较高、选型范围有限。
- 路径二：PCB辅助设计增加爬电距离。 在光耦两排管脚之间的电路板上进行镂空开槽，人工增加沿面距离，防止表面击穿。这种方法可以在不更换光耦的前提下提升系统绝缘等级，但对PCB工艺和成本有额外要求。

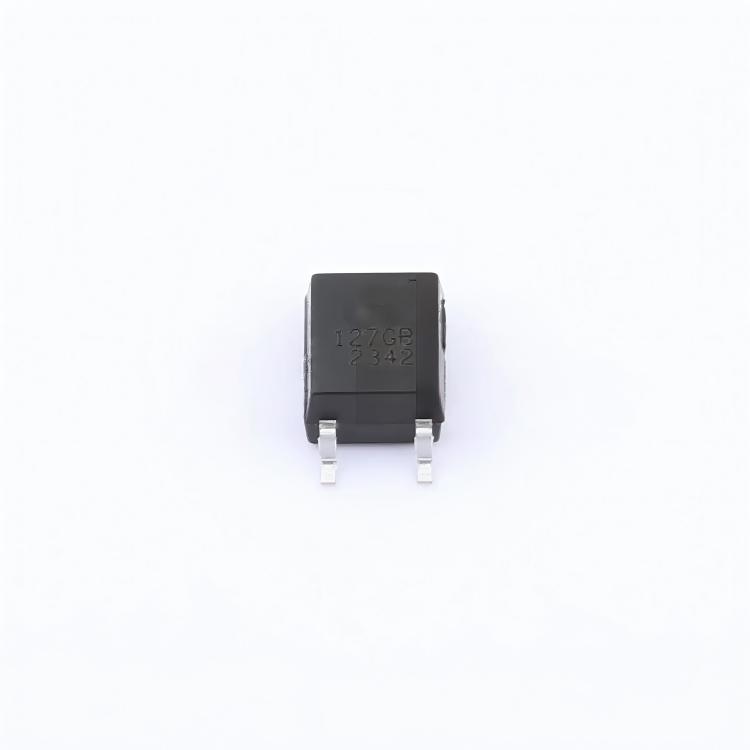

平尚科技的方案：3750Vrms隔离+8mm爬电距离PAGOODA品牌贴片光耦产品线在隔离耐压和爬电距离设计上对标工业级高压应用做了针对性布局。平尚科技AI长寿命贴片光耦（SOP-4封装）提供3750Vrms标准隔离耐压，绝缘强度高、隔离性能持久稳定，可有效抵御高压浪涌与电气干扰，适配AI工业与储能高压隔离场景。针对更高耐压需求，平尚科技通过创新性的三重隔离结构设计，将爬电距离增加至8mm，使系统安全等级提升至CLASS I。在具体的PCB布局指导中，平尚科技强调高压侧与低压侧沿面距离需≥8mm（加强绝缘）。光耦的爬电距离选型需根据使用场景的电压等级、环境条件（如污染等级）进行匹配。

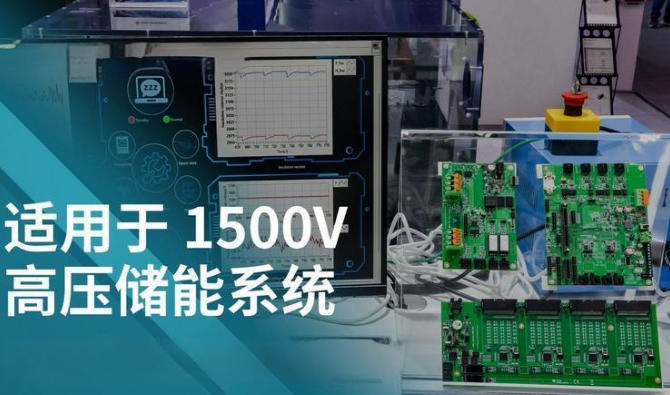

在1500V储能BMS项目案例中提供了一个直接的验证。该BMS主控板原设计采用常规SOP-4封装贴片光耦（隔离电压3750Vrms，爬电距离约5mm）作为高压采样信号的隔离传输通道。在安规认证测试中，爬电距离测试未能通过1500V系统的加强绝缘要求——5mm的爬电距离在污染等级2的环境下不足以满足1500V工作电压的绝缘裕量。平尚科技的技术团队提供了升级方案：将光耦更换为8mm爬电距离的宽体封装型号，同时在PCB上对光耦原副边之间的区域进行了开槽处理，进一步增加沿面距离。改版后重新进行安规测试，爬电距离和电气间隙均满足1500V系统的加强绝缘要求，BMS板顺利通过认证。该方案已在该储能项目的后续批次中批量应用。8mm爬电距离的新安规落地，不是一份可以讨价还价的“建议”，而是一道必须跨过的“门槛”。AI储能1500V系统的隔离设计，正在从“3750Vrms够用”走向“爬电距离必须达标”的新阶段。平尚科技这颗8mm爬电距离的贴片光耦，守住的不是一颗器件的安规认证，而是1500V储能BMS高压侧与低压侧之间那几毫米的安全距离——距离够了，绝缘才稳；绝缘稳了，系统才能在1500V的高压下安安稳稳地跑下去。
