贴片光耦在变压器原边控制中的隔离耐压与爬电距离设计
在开关电源的变压器原边侧，贴片光耦承担着将副边反馈信号传递回PWM控制器的核心职能——副边采样到的误差电压经TL431放大后驱动光耦LED发光，原边的光敏晶体管接收光信号并转换成电流，反馈给控制器调整占空比。然而，原边侧直接与交流电网相连，电势可高达数百伏，而与之紧密耦合的副边侧则为低压安全电路。光耦一旦耐压不足或因爬电距离不够而产生漏电，副边侧的电势将可能超过安全阈值，给操作人员带来电击危险。因此，贴片光耦的隔离耐压选型与爬电距离设计，是变压器原边控制中不容妥协的安全底线。

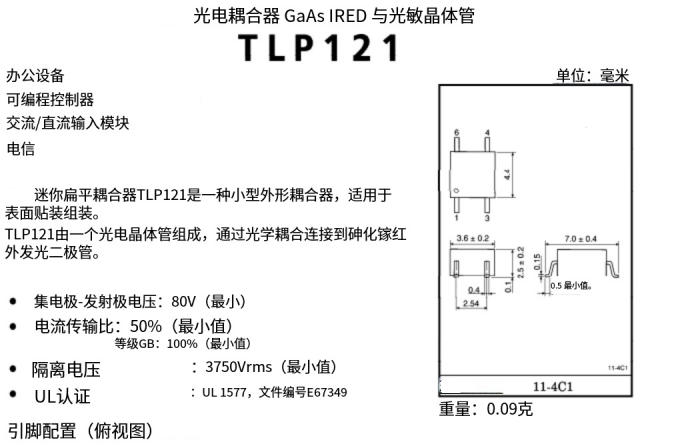

一、隔离耐压等级选择：安全电压与裕量计算贴片光耦的隔离电压（V_{ISO}）反映了其输入与输出之间能够承受的最大电压应力。常见的通用型贴片光耦（如PC817S、TLP121）隔离电压典型值在3750Vrms，而高端宽体封装型号可达5000Vrms。选型时，隔离电压必须高于电路实际可能出现的最高峰值电压，并预留20%-30%的安全裕量，以应对雷击感应、电网浪涌等瞬态过电压。对于220VAC输入的反激电源，整流后直流母线峰值约311V，变压器原边反激关断时漏感尖峰可达500V以上。隔离电压若低于1250Vrms-1500Vrms将存在潜在风险——普通小封装光耦原副边间距小于8mm，对高压输入产品难以满足安规要求，容易发生引脚打火。将隔离安全边界做到3.75kVrms以上，方能承受常见电网浪涌的冲击。二、爬电距离设计：高压隔离的关键量化标准光耦手册中标称的隔离电压，必须在爬电距离与电气间隙上落实。根据IEC 60950与GB 4943.1的标准框架，爬电距离按电压等级量化：裸导体间距应不小于25mm/kV，带绝缘涂层导体间距应不小于8.3mm/kV。

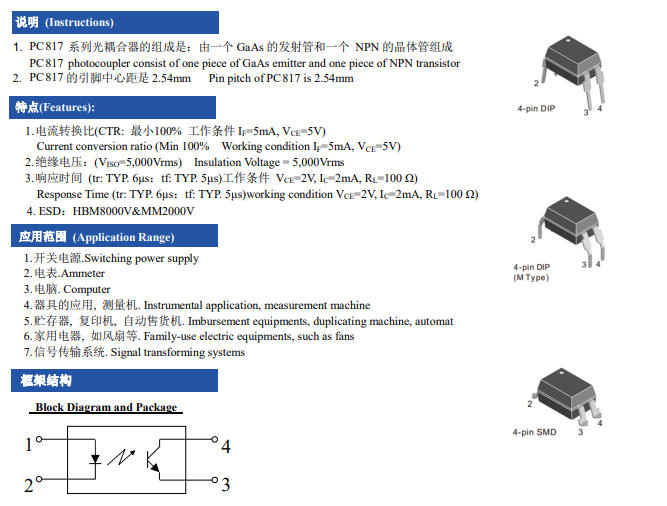

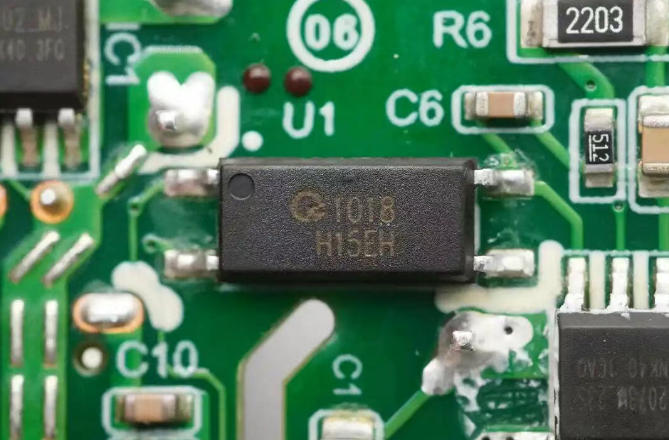

不同电源等级对光耦隔离设计的需求差异显著。对于低压输入的直流母线系统（24V-48V），选用常规SOP-4封装的PC817S等光耦即可满足，其优越性能在常规电路结构中已可保障基本隔离要求。但随着变压器输入电压升至三相整流输入（540V-800V） 高压构型，爬电距离要求陡升至12mm-20mm以上。普通光耦原副边间距普遍小于8mm，必须升级至宽体LSOP4封装（爬电距离≥7.62mm）或更大型表面贴装封装才能满足规范。例如，晶台KL101X系列采用LSOP4封装，爬电距离达到8mm，输入输出隔离电压达5000Vrms，是高压变压器隔离反馈的可靠选项。三、封装物理结构差异：从引脚排列到介质材料常见贴片封装光耦的高低压侧引脚排列模式，直接规定了引脚的引出爬电工况。SOP-4封装引脚间距小，爬电距离通常不足5mm，适用于低压隔离场景。宽体SSOP-4封装（管体加长）则将爬电距离优化至5mm以上，隔离电压达到3750Vrms。晶台KL101X等LSOP4封装进一步将爬电距离扩展至8mm，隔离电压提升至5000Vrms级别。SOP-8/SOP-16封装较大，原副边引脚间距更宽，搭配多层隔离介质材料后，可用于更高耐压要求的隔离反馈信号和栅极驱动。
四、原边控制中的实际工程案例在某三相380V输入、1500W工业变频器电源中，原边控制器通过光耦接收副边TL431反馈信号以稳定输出。原设计采用常规SOP-4光耦（隔离耐压3750Vrms，爬电距离约5mm），在用于90VAC-264V宽电压输入的基础构型时问题不明显。然而当推入三相380V的高母线电压工况中，耐压测试频发击穿报错。平尚科技分析后认定：爬电距离不足加上三相电网的高峰值应力，使光耦在每年度的安全监测中表现脆弱，光耦两侧无法在5mm线路长度内维持稳定绝缘。整改方案将光耦升级为LSOP4宽体封装（隔离耐压5000Vrms，爬电距离8mm），并同步在PCB高低压区间增加>4mm的空气隔离带。整改后通过AC 4000V加强绝缘耐压测试，该变频器在宽输入范围和严酷电网波动中均运行稳定。五、爬电距离的物理代价是不可逾越的底线隔离耐压与爬电距离，是判定贴片光耦在变压器原副边之间能否构建有效电气屏障的两项硬性指标。隔离电压决定“能否承受”，爬电距离决定“能否持续承受”。平尚科技基于多年的电力电子应用沉淀，为各类变压器电源提供从焊盘间距拓扑计算到封装推荐的全面技术支持——让每一颗光耦在严酷的高低压边界上，都带来电流绝缘的严密防护，确保低压侧始终绝对安全。
