光敏电阻的暗电阻与亮电阻对变压器光控阈值的影响
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-05-12
光敏电阻的暗电阻与亮电阻对变压器光控阈值的影响
在光控路灯、光控电子变压器及环境感知类电源设备中，光敏电阻往往与变压器协同工作，通过感知环境光照强度的变化实现对电源输出的自动开关或亮度调节。光敏电阻的核心性能由两个基本参数决定：暗电阻和亮电阻。这两个参数直接决定了光控触发点的位置、电路的灵敏度以及长期工作的稳定性。正确理解暗电阻与亮电阻对变压器光控阈值的影响，是设计可靠光控开关电路的关键。

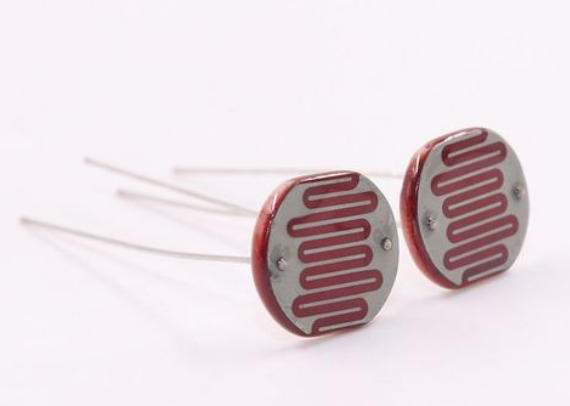

暗电阻与亮电阻的物理定义与典型数值光敏电阻在完全无光黑暗条件下的电阻值称为暗电阻。在室温条件下，实用光敏电阻的暗电阻往往超过1MΩ，甚至高达100MΩ。暗电阻反映了光敏电阻在黑暗环境中的绝缘性能——暗电阻越大，黑暗状态下流经器件的漏电流越小，光控电路在夜间的静态功耗越低，触发阈值的稳定性也越高。GL5516型号在10Lux光照下亮电阻典型值为10-20kΩ，而暗电阻典型值达到1MΩ，暗电阻与亮电阻的比值可达50-100倍。不同型号的光敏电阻亮电阻与暗电阻的参数差异更为显著。
亮电阻则是在规定光照强度下的阻值。通常以10Lux或100Lux照度作为测试条件。例如，在100Lux光照下，亮电阻值通常可降至1kΩ以下。当光照强度持续增强至1000Lux时，典型CdS光敏电阻的阻值可从黑暗状态的1MΩ骤降至1kΩ以下。亮电阻越小，说明光敏电阻在受光照时导电性能越强，感光灵敏度越高，对微弱光照变化的反应越灵敏。暗电阻与亮电阻对光控阈值的定量影响在变压器光控开关电路中，光敏电阻通常与固定分压电阻串联，构成分压网络供后继比较器或晶体管判断。光控阈值取决于光敏电阻在不同环境照度下产生的分压值。当环境照度下降（由亮转暗）时，R_LDR从亮电阻状态逐步向暗电阻状态过渡，分压点电压随之变化。当该电压越过后续电路（如比较器参考电压或晶体管开启电压）时，即触发开关动作。- 亮电阻的工程意义在于设定光控动作起点。 当环境照度高于目标动作照度时，光敏电阻处于亮电阻区间（数百欧至数千欧），分压点电压低，光控电路处于“关”状态。亮电阻值越小，同样的光照强度下分压点电压越低，电路在强光下的截止越可靠，抗干扰能力越强。
- 暗电阻的工程意义在于设定光控动作终点。 当环境照度降至目标动作照度以下时，光敏电阻进入暗电阻区间（数百千欧至数兆欧），分压点电压升高至触发阈值，电路动作。暗电阻值越大，黑暗状态下分压点的电压越接近V_CC，使光控电路在夜间能够稳定维持在导通状态，避免因漏电导致误关断。
- 暗电阻与亮电阻的比值——灵敏度——是光敏电阻的核心指标。 灵敏度 = 暗电阻 / 亮电阻，比值越大，光敏电阻在亮态和暗态之间的阻值变化范围越宽，光控电路的动态范围越大，阈值设计的灵活性越高。这一比值通常在10²到10⁶之间。然而，阻值比值并不能完全等同于整个电路的光控灵敏度，光控电路的实际开关阈值设定同时受到分压电阻选择和比较器参考电压基准的双重影响。
以GL系列光敏电阻为例，暗电阻/亮电阻的数据对各型号的阈值设计提供了量化基础。对于需要在10Lux低照度阈值下动作的光控变压器，选用亮电阻较小、暗电阻较大的型号，可获得更清晰的亮/暗状态切换。平尚科技在实际应用中基于GL5516（亮电阻5-10kΩ，暗电阻0.6MΩ）和GL5528（亮电阻10-20kΩ，暗电阻1.0MΩ）等型号的参数差异，为不同场景提供精准匹配。GL5528的暗电阻略高于GL5516，在同样的分压电路设计下，夜间分压点电压更高，关断裕量优势更明显。温度漂移对暗电阻与亮电阻的冲击光敏电阻的暗电阻和亮电阻均随温度变化而发生漂移。暗电阻随着温度的升高而升高；而亮电阻在高温下升高更为明显。当环境温度从25℃升至65℃时，部分CdS光敏电阻的亮电阻可能出现20%-30%的增长。在变压器光控输出电路中，暗电阻决定夜间开关阈值，亮电阻决定白天判断基准。若暗电阻因升温而升高，原本应在日落时触发的开关动作将被延迟；若亮电阻同样升高，则白天可能被误判为黄昏，使光控变压器误动作。在高温高湿及冷热交替的环境下，光敏电阻更面临暗电阻衰减、响应速度迟滞、照度-电阻曲线畸变等叠加影响。平尚科技通过环氧树脂-陶瓷复合封装与内置NTC温度补偿电路，将-20℃至60℃宽温区内的照度测量温漂控制在±2%以内，有效抑制了温度漂移对光控阈值的冲击。工程案例分析在某市政路灯改造项目中，一款220VAC输入的光控变压器在使用传统CdS光敏电阻（GL5516）时，暴在15Lux照度的亮暗过渡区出现继电器反复抖动，开灯和关灯的阈值无法分离。原因在于光敏电阻的暗电阻偏小（仅0.6MΩ），在10-20Lux过渡照度区间分压点电压变化平缓，三极管基极在临界区内长时间工作于放大状态。平尚科技介入后将光敏电阻更换为GL5528（暗电阻提升至1.0MΩ，亮电阻10-20kΩ），同时在比较器同相端与输出端之间并联1MΩ正反馈电阻，利用迟滞控制引入约15Lux的区间回差。整改后开灯阈值为10Lux，关灯阈值为25Lux，继电器开关动作清晰、无抖动，光控变压器在-10℃低温环境下运行稳定，暗电阻的温升特性未导致阈值偏移。
在变压器光控输出电路的光敏电阻选型中，需按照以下原则进行暗电阻与亮电阻的参数匹配。- 照度目标决定亮电阻下限：若需要在100Lux照度下保持电路截止，光敏电阻在此照度下的亮电阻应足够低，使分压点电压远低于触发阈值。参考平尚科技GL55系列，GL5537-1亮电阻20-30kΩ、暗电阻2.0MΩ，适合大致200Lux触发场景；GL5549亮电阻100-200kΩ、暗电阻10MΩ，亮阻偏大，仅在极高照度下才能完全截止，适用于极低照度触发。
- 暗电阻裕量决定夜间稳定性：暗电阻越大，夜间分压点电压越接近V_CC，电路抗漏电干扰能力越强。对要求高可靠性的户外变压器光控电路，推荐选用暗电阻≥5.0MΩ的高灵敏度型号。
- 灵敏度比值决定动态范围：暗电阻与亮电阻的比值越大，阻值变化范围越宽，阈值设计的容错空间越大。通过在比较器反馈回路引入正反馈电阻构建迟滞比较器，可显著提升抗光照波动能力。
暗电阻与亮电阻是光敏电阻光控特性的“一体两面”。暗电阻决定黑暗中开关动作的起点，亮电阻界定强光下截止状态的基线，二者的比值定义了整个光控系统对环境照度变化的感知深度。平尚科技依托丰富的GL55系列光敏电阻产品线、温度补偿电路应用经验以及从参数匹配到电路优化的全流程技术支持，让每一颗光敏电阻都能在变压器的光控输出电路中精准感知光照、稳定匹配阈值。
