贴片三极管与光耦组成的变压器反馈环路稳定性分析
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-05-12
贴片三极管与光耦组成的变压器反馈环路稳定性分析

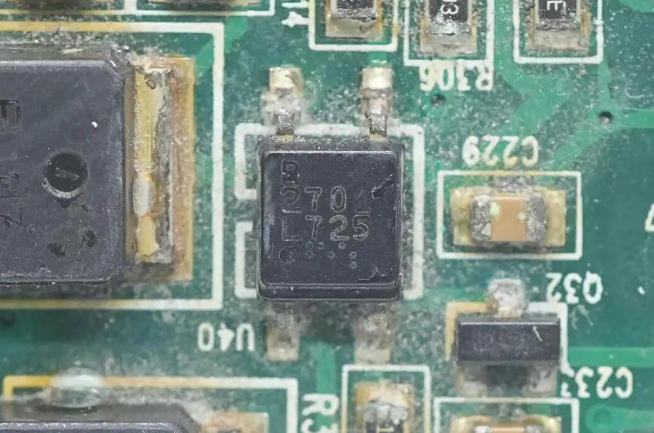

在开关电源副边反馈（SSR）方案中，TL431配合光耦 贴片三极管
典型的简化反馈电路：输出电压经电阻分压后连接到NPN贴片三极管（如MMBT3904）的基极；发射极通过稳压管（或电阻）接地以建立基准；集电极直接驱动光耦的LED阴极（LED阳极经限流电阻接输出正）。当输出电压升高时，基极电压上升，三极管集电极电流增大，光耦LED电流增大，原边光敏晶体管电流增大，PWM控制器FB脚电压被拉低，占空比减小，构成负反馈。 该环路的开环增益由三极管级和光耦级串联而成。三极管的跨导 ≈ Ic / (26mV)，与集电极电流Ic成正比；而光耦的CTR随LED电流非线性变化。二者的乘积决定了总增益。在常规开关电源中，穿越频率（0dB增益点）通常设计在几百Hz到几kHz，而由光耦和三极管引入的极点可能落在更低频段，容易导致相位裕度不足。 不稳定诱因：增益随工况漂移 偏置电流变化：负载从轻载到满载跳变时，输出电压的微小波动使三极管集电极电流Ic大幅度摆动。Ic增大时三极管跨导升高，光耦LED电流增大，CTR也可能进入饱和区而下降。这种非单调的增益变化可能使小信号模型失效，瞬态响应中出现欠阻尼振荡。 温度联合效应：三极管的基射电压Vbe具有-2mV/℃的温度系数，高温下基极开启电压降低，导致静态工作点漂移；同时光耦的CTR随温度升高显著下降（典型-0.5%/℃）。当环温从25℃升至85℃时，CTR可能衰减至室温的60%，而三极管的β可能增加，二者方向相反，但无法完全抵消。平尚科技在实测中发现，未经补偿的简易光耦-三极管反馈电路，在-20℃至60℃温度循环中输出电压波动可达±3%以上，且环路相位裕度从45°降至不足20°。

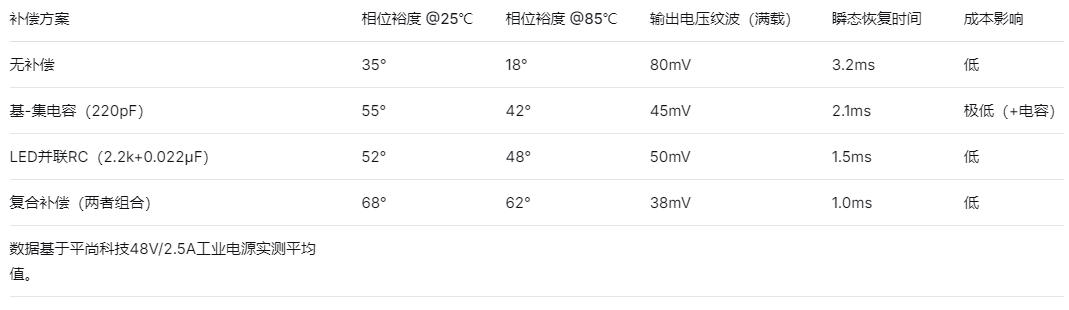

为了在全工况下保证环路稳定，平尚科技推荐以下工程化补偿手段： 基极-集电极电容 ：在三极管基极与集电极之间跨接一颗100pF-470pF的陶瓷电容（密勒电容）。该电容与三极管输入电阻形成主极点，将环路降为一阶系统，强制增益在穿越频率前以-20dB/dec斜率下降。电容值越大，相位裕度越高，但瞬态响应变慢。建议通过实验选定：在负载阶跃测试中调节电容直至输出电压振荡刚好消失。光耦LED并联RC ：在光耦LED两端并联一个RC串联网络（电阻1kΩ-10kΩ，电容0.01μF-0.1μF），也称为超前补偿。它可以在环路增益下降的频段引入一个零点，提升相位裕度。平尚科技在15W辅助电源中，使用该补偿后满载→空载的恢复时间从4ms缩短至1.2ms。电流检测电阻的优化 ：在三极管发射极串联一个小电阻（10Ω-100Ω），引入局部负反馈，压缩三极管跨导的变化范围，使Ic在一定范围内保持线性。同时该电阻也提升了对光耦CTR离散的容忍度。不同补偿方案的稳定性表现
工程案例：空载振荡的根治 某充电器（输出12V/3A）原边采用MMBT3904+PC817C反馈。批量生产中发现约5%的产品在空载时输出电压出现频率约1kHz、幅值±0.5V的周期性抖动，且高温下更易复现。示波器观察光耦原边的反馈波形，发现环路正处临界振荡。平尚科技在基-集电极间并联220pF电容，同时在光耦LED两端并联2.2kΩ+0.022μF补偿网络。整改后所有样机在-20℃~80℃环温范围内输出稳定，振荡消失。该方案仅增加一颗电容和两颗贴片阻容，成本增加约0.06元，却显著提升了产品一致性。 贴片三极管与光耦构成的反馈环路，其稳定性不是天然存在，而是通过精准的增益管理和相位补偿“设计”出来的。从三极管偏置电流的非线性到光耦CTR的温度漂移，每一个因素都可能成为振荡的导火索。基-集电容与LED并联RC网络，以极低的成本为环路注入足够的相位裕量，使变压器在负载瞬变和环境温度的夹击下依然保持输出电压的平稳。平尚科技
