贴片光耦的电流传输比（CTR）对变压器稳压精度的影响
在采用副边反馈（SSR）控制的开关电源中，贴片光耦与TL431的组合方案因其成本低、隔离可靠的优势，是变压器输出电压闭环调节最常见的实现方式。然而，许多工程师在选型时只关注光耦的隔离电压和封装尺寸，却忽略了一个决定稳压精度的核心参数——电流传输比（CTR） 。CTR的离散性、温度漂移和长期衰减，直接影响着电源在不同批次、不同温度乃至不同服役时段下的输出电压一致性，是变压器设计中不容忽视的“隐性变量”。

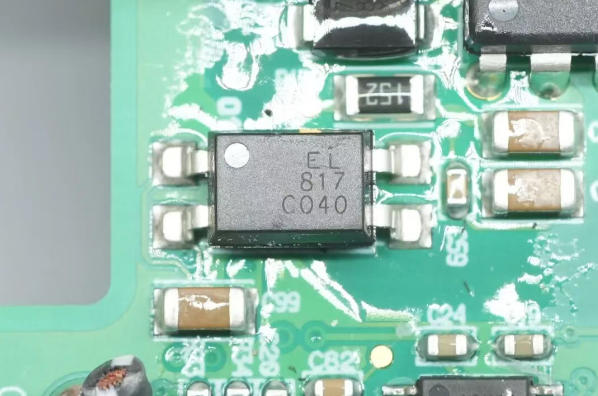

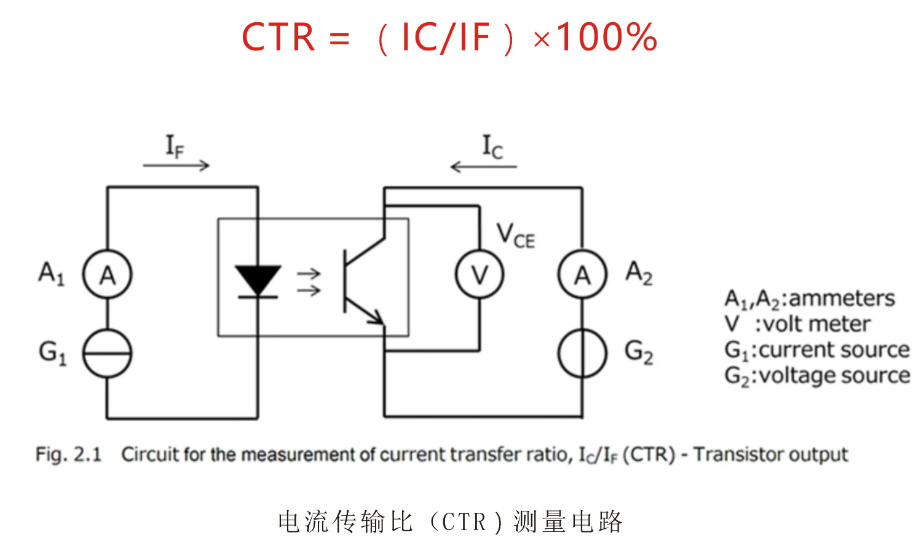

CTR的本质与反馈环路中的定量角色电流传输比（CTR）是光耦最基础也是最重要的电气参数，定义为输出电流IC与输入电流IF的百分比——CTR = IC / IF × 100%。从本质上讲，它反映了光耦的“放大能力”，与晶体管的hFE有某种相似之处。在变压器反馈环路中，光耦与TL431构成的补偿电路实际承担着两级放大的职能：TL431将输出电压误差转换为电流变化，光耦则进一步将该电流信号乘以CTR后传递给原边PWM控制器。在拉普拉斯域中，这类补偿器的传递函数包含一项与CTR成正比的增益项——Gm = Rc × CTR / R_LED × R2 / R1。CTR直接登场于闭环增益的定量表达式中，意味着它的任何波动都会毫无衰减地传导至输出电压的调整精度上。CTR离散性对批量稳压一致性的影响光耦合器的CTR由LED的发光效率与光电晶体管的电流增益共同决定，受芯片工艺波动影响，同一型号不同批次乃至同一批次不同器件之间均存在显著差异。以最常见的线性光耦PC817系列为例，CTR范围覆盖50%至600%，实际分为A档（80%-160%）、B档（130%-260%）、C档（200%-400%）和D档（300%-600%）。如果工程师在设计时没有针对CTR的离散区间进行最恶劣情况验算，而是简单套用典型值，批量生产后将直接体现为输出电压的不一致。例如，当选用同一批次的C档光耦时，CTR可能低至200%也可能高至300%，若TL431的驱动电阻与反馈网络按均值设计，部分设备的输出电压可能偏差达5%以上。光耦合器的CTR具有很宽的生产公差，在此之上还需要考虑直流偏置、温度和寿命带来的进一步变化。评估光耦参数漂移对电源长期可靠性的影响，是所有预期运行条件的必要前提。温度漂移：从常温到高温的CTR“缩水”许多规格书仅在25℃室温下标明CTR，但实际工作环境远为复杂。温度的升高会同时从多个方面削弱光耦的传输效率：LED的发光效率随结温升高而下降，光电晶体管的电流增益同样随温度上升而衰减。有研究表明，当结温上升时，CTR会大幅下降，在短短5分钟内LED周围温度就可能上升50℃，这一影响在反复温度循环中尤为隐蔽。

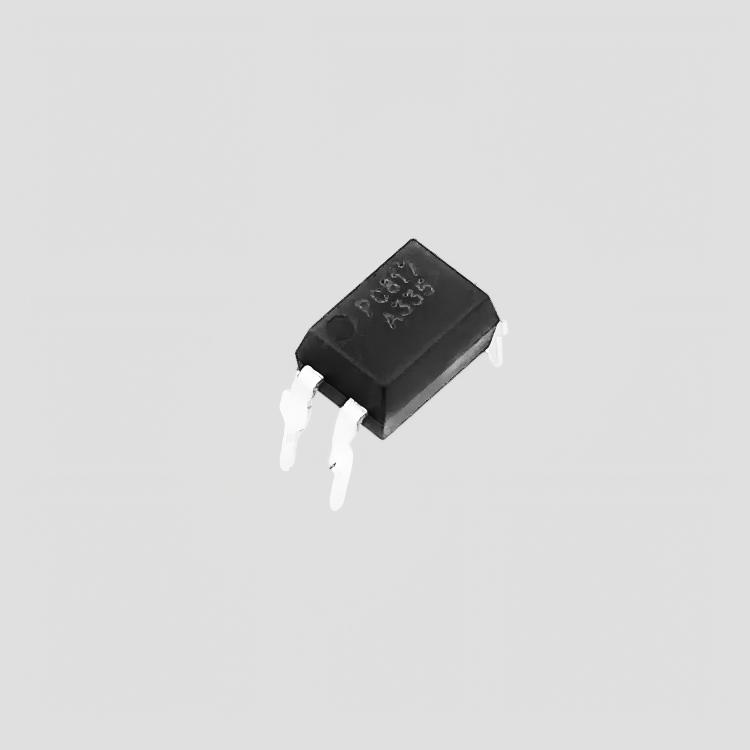

以PC817A（25℃下CTR为80%-160%）为例，计算反馈条件IF（IC=1mA时IF=1mA/80%=1.25mA）后，若求全温区余量需换算开尔文形式——温度从25℃升至100℃时，CTR将衰减至原来的约60%，即80% × 60% = 48%。此时为达到同样的输出电流IC，驱动IF需增至1mA / 48% ≈ 2.1mA。若未考虑CTR的温度裕量，高温满载下原边驱动IF将严重不足，PWM控制器无法收到准确的误差信号，输出电压将在高负载重载下急剧跌落。长期衰减与CTR劣化的工程应对CTR并非固定不变，而是随光电耦合器加速老化过程显著下降。发光二极管的发光效率随使用时间逐步降低，高温环境进一步加快光衰进程。某实测案例显示，某批次贴片光耦在连续工作2000小时后，CTR值下降了高达40%。长期服役后反馈信号的传输比例将严重偏离设计初始值，加之温度变化和批次离散性的叠加，最终可能导致输出电压严重漂移与一致性问题。因此，在高可靠性或长寿命系统中，应在CTR计算中预留充足余量。应对CTR劣化的工程实践主要有三条路径：其一，偏置设计时预留1.3至1.5倍裕量，并沿最恶劣条件采集限值，如上例中将IF从2.1mA进一步取2.73mA，确保光衰后环路仍能有效工作。其二，针对不同的光耦CTR等级，严格匹配限流电阻，用PC817C类（CTR 200%-400%）时电阻值应相应下调以匹配增益。其三，TL431与PC817配合设计的最佳工作点设置在IF = 1mA至2mA区间，CTR实际区间应锁定于该电流对应值进行计算。
光耦合器的CRT对于变压器电压精度的抑制机理不是简单的项干扰，而是环路增益与信号通道比例关系的系统性放大。当高离散性、热漂移与长期光衰三重效应同时作用时，它在产线上表现为“输出电压一致性差”，在现场表现为“高温满载时主路跌落”。平尚科技基于对线性光耦合器CTR特性的系统理解，为国内变压器电源厂商提供科学的CTR选型与偏置设计支持——让反馈环路的每一级增益，都落在设计之初的预期中。
