MOS管的并联应用：栅极电阻的均流作用与振荡抑制

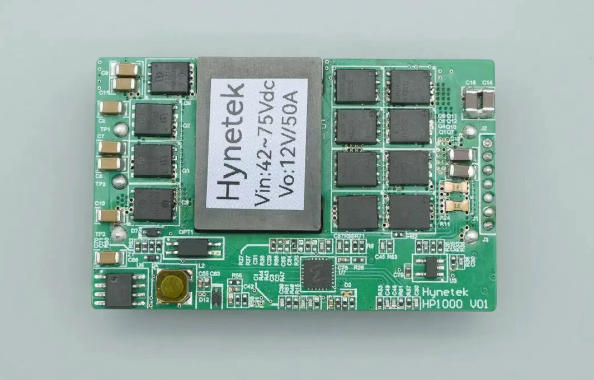

在大功率开关电源、逆变器和电动汽车充电模块中，变压器原边常常需要并联多只MOS管来分担电流、降低导通损耗。然而，并联MOS管并非简单的“电极相连”——由于各MOS管的阈值电压（Vth）、跨导、输入电容以及PCB寄生参数的差异，直接并联会导致电流分配不均，严重时个别MOS管过热烧毁，甚至引发高频振荡。解决这一问题的关键，往往隐藏在看似不起眼的栅极电阻中。通过为每颗MOS管配置独立的栅极电阻，不仅能有效抑制寄生振荡，还能显著改善并联支路的动态均流特性。

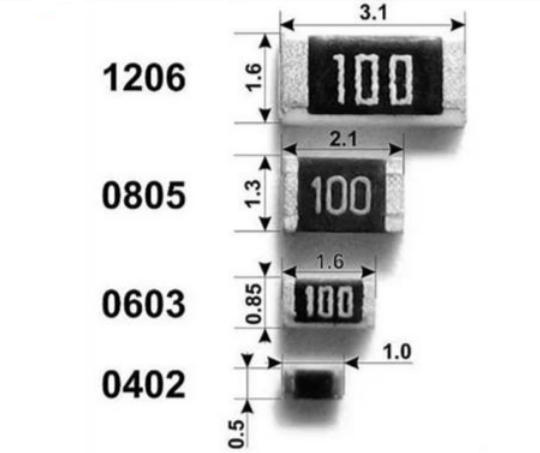

影响并联MOS管均流的主要因素有三个：阈值电压差异、寄生振荡以及温度正反馈。当多个MOS管共用同一驱动信号时，Vth较小的管子会率先开通，承受更大的电流和更高的温升；而RDS(on)具有正温度系数，高温下阻值增大，可能导致电流向其他管子转移，但若Vth差异过大，初始不均流仍可能造成局部热点。栅极电阻的均流作用体现在两个层面。首先，独立栅极电阻可以抑制高频寄生振荡。并联MOS管的栅极、源极和漏极之间存在互感，加上PCB走线电感，容易形成共源电感反馈的振荡回路。在栅极串联电阻（通常10-100Ω）可以增加阻尼，消耗振荡能量，保证各管同步开通。其次，独立电阻允许每个MOS管的栅极充电速度略有不同，从而补偿Vth差异：Vth较低的管子，其栅极充电较快，但栅极电阻限制了驱动电流，使该管的开通延迟稍微增加，从而与其他管子同步。这种“自平衡”效应虽然有限，但在合理范围内能有效改善瞬态均流。栅极电阻的选型与优化并联应用中，每颗MOS管应配置独立栅极电阻，而非共用一颗电阻。典型阻值范围在10Ω至47Ω之间。阻值过小（<5Ω），振荡抑制效果差，栅极波形可能出现振铃；阻值过大（>100Ω），开关速度变慢，开关损耗增加，且可能拉大各管开通时间差。在本土大功率电源设计中，平尚科技推荐的初始值为22Ω，并根据实际波形微调。电阻的封装宜选用0805或1206，功率额定值按瞬时峰值计算。栅极电阻的平均功耗极低，但开关瞬间的脉冲功率可达数百毫瓦，0805封装（1/8W）已足够。对于高频（>200kHz）应用，建议使用1210封装以增强散热。

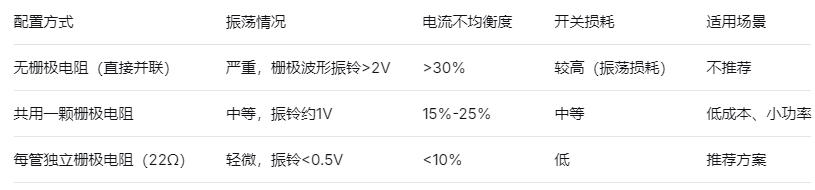

此外，可在栅极电阻上反向并联一颗小信号二极管（如1N4148），实现“开通慢、关断快”的非对称驱动，进一步降低关断损耗。此时，开通电阻为原阻值，关断电阻为二极管导通电阻（约1-2Ω）。为了直观展示栅极电阻的作用，下表对比了三种常见并联配置在300W反激电源中的实际表现（基于实测数据归纳）：
在某2kW LLC变换器中，原设计未使用独立栅极电阻，导致并联的两只MOS管在轻载时栅极出现50MHz振荡，其中一个管子温度高出另一只20℃。增加两颗22Ω贴片电阻后，振荡消失，温差缩小至3℃，效率提升0.8个百分点。除了电阻选型，PCB布局同样关键。栅极电阻应紧贴每个MOS管的栅极引脚放置，距离不超过5mm，避免引入额外寄生电感。驱动信号应先到达各电阻的一端，再从电阻另一端分支到栅极，形成星形连接。同时，应尽量减小源极共用走线的长度和电感，可采用开尔文连接方式，将驱动回路的源极与功率回路的源极分开。平尚科技在实际项目中建议，在栅极电阻与栅极之间可串联一颗小阻值（1-10Ω）的磁珠，进一步吸收高频噪声。对于大电流并联（每管>10A），推荐使用带开尔文源的MOS管封装（如TO-247-4脚），配合独立栅极电阻，可实现接近理想的均流效果。
MOS管的并联应用，本质上是将多个功率开关整合为一个整体，而栅极电阻则是维持这个整体步调一致的“指挥棒”。它不以改变电气参数为目的，而是通过增加阻尼、平衡驱动延迟，让每一颗MOS管在开通和关断时都能同步行动。平尚科技基于对功率器件动态特性的深入理解，为国内电源工程师提供从栅极电阻选型到PCB布局的完整支持——让并联不再是风险，而是大功率变压器原边的可靠选择。
