光敏电阻与达林顿管构成的变压器光控开关电路设计
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-05-09
光敏电阻与达林顿管构成的变压器光控开关电路设计

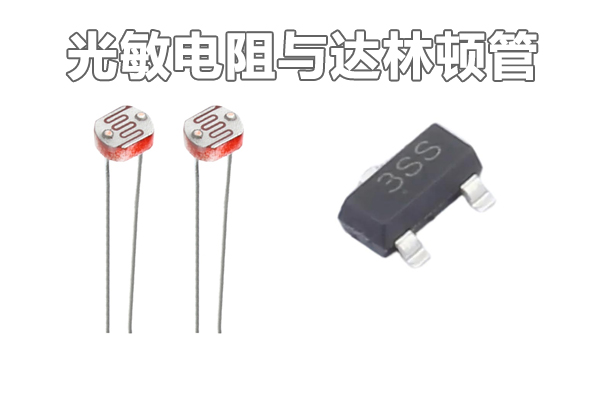

在光控路灯、自动照明及节能控制设备中，常需要根据环境光照强度自动接通或断开变压器的输入电源。传统的继电器配合分立器件方案较为复杂，而由光敏电阻与达林顿管构成的光控开关电路，以其高灵敏度、低成本和极简的元件数量，成为变压器前级光控应用的经典选择。光敏电阻感知光照变化，达林顿管提供足够的电流增益以驱动继电器或直接控制变压器初级回路，二者配合实现了“暗通亮断”或“亮通暗断”的逻辑功能。东莞市平尚电子科技有限公司深耕光敏电阻应用多年，提供系列化CdS光敏电阻产品，为各类变压器光控开关提供可靠的感光与驱动方案。

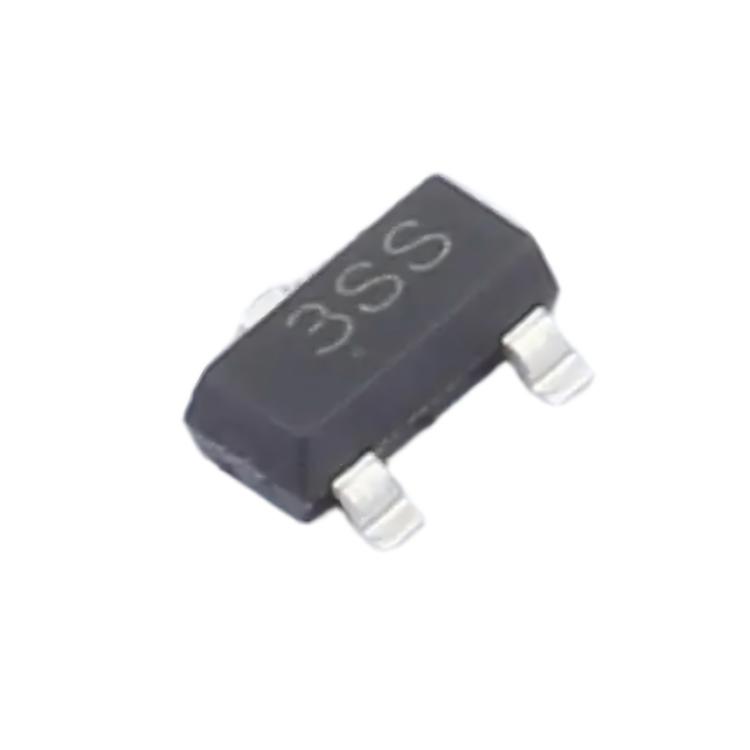

电路拓扑与工作原理典型的光控开关电路由光敏电阻、普通电阻、达林顿管以及继电器（或固态开关）组成。以“暗通”模式为例：光敏电阻与一个固定电阻串联分压，分压点连接至达林顿管的基极。光照充足时，光敏电阻阻值很低（常为几千欧），分压点电压低于达林顿管的导通阈值（约1.2V-1.4V），达林顿管截止，继电器不吸合，变压器初级断电。环境变暗时，光敏电阻阻值升高（可达兆欧级），分压点电压上升，超过阈值后达林顿管饱和导通，继电器线圈得电，触点闭合，变压器得电工作。达林顿管由两只三极管复合而成，总电流增益β≈β1×β2，典型值可达数千甚至上万。这意味着仅需极小的基极电流（微安级）即可驱动数百毫安的集电极电流，非常适合与高阻值的光敏电阻直接匹配。常用的达林顿管如TIP122（NPN型，Ic=5A，Vceo=100V）或贴片封装的MMBTA28（0.5A，80V），可根据变压器功率选择。

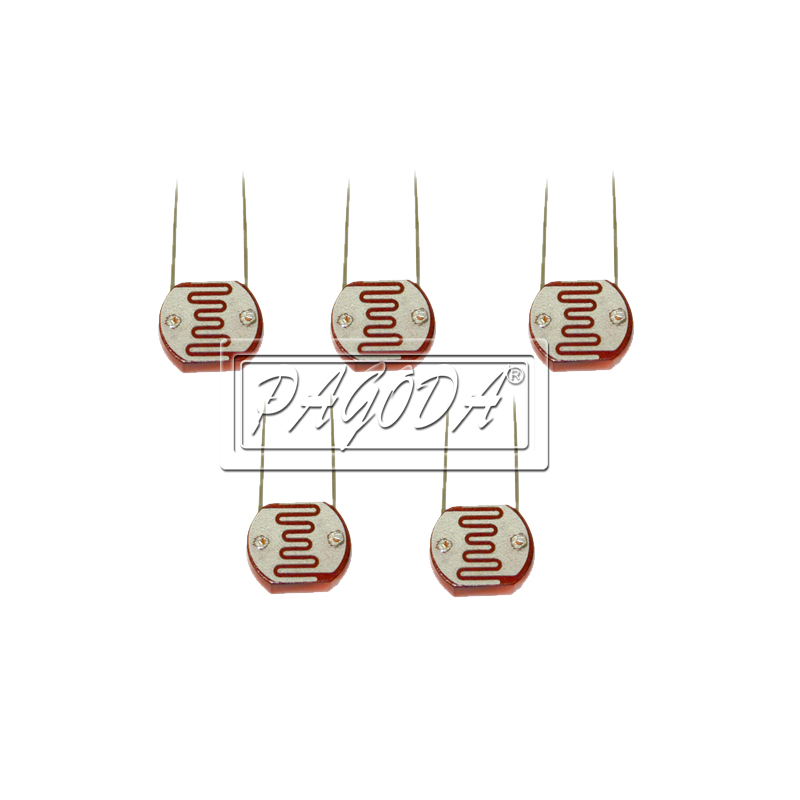

关键参数匹配与阈值设计光控开关的动作照度主要由分压电阻R1和光敏电阻的亮/暗阻值决定。平尚科技常用的光敏电阻型号如GL5516（亮阻5-10kΩ@10Lux，暗阻≥0.5MΩ），典型应用电路如下：设电源电压Vcc=12V，继电器线圈电阻为360Ω（额定电流约33mA）。达林顿管饱和导通时Vce(sat)≈0.8V-1.2V，集电极电流Ic≈33mA。所需基极电流Ib_min = Ic/β_min。以MMBTA28为例，β_min在Ic=30mA时约为1000，故Ib≥33μA。分压电路由光敏电阻RL和固定电阻R1串联，基极电压Vb = Vcc × R1 / (RL + R1)。暗态时RL很大（如1MΩ），若取R1=100kΩ，则Vb≈12×100/(1000+100)=1.09V，略低于达林顿管导通电压（约1.2V），可能导致动作不可靠。因此需适当增大R1，例如取R1=220kΩ，暗态Vb≈12×220/(1000+220)=2.16V，可靠导通。亮态时RL=10kΩ，Vb≈12×220/(10+220)=11.5V，仍低于电源电压，无异常。为防止光照临界点附近继电器颤动，可在基极与发射极之间并联一只电容（10μF-100μF），利用电容的充放电延迟形成施密特窗口。

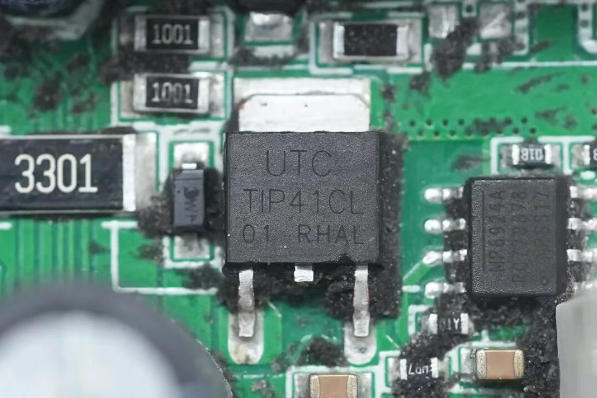

达林顿管的驱动能力与热设计达林顿管虽然增益高，但饱和压降Vce(sat)比普通三极管大，通常在0.8V-1.5V之间（Ic=1A时）。对于低压直流电源驱动的继电器，Vce(sat)会略微降低线圈两端电压，选型时需核算继电器最小吸合电压。例如，12V继电器标称吸合电压≤9V，线圈电阻360Ω，实际电流(12-1)/360≈30.6mA，吸合可靠。若变压器功率较大需使用接触器，则应选用更大封装的达林顿管（如TIP122）并加装小型散热器。达林顿管本身的功耗P = Vce(sat)×Ic + Ib×Vbe，主要来自C-E结。以0.9V×33mA≈30mW，远小于TO-92封装（625mW）或SOT-23封装（300mW），无需额外散热。工程案例：路灯变压器光控开关某市政路灯改造项目，采用变压器将交流220V降压为24V供给LED灯带，要求天黑自动开灯、天亮关灯。原方案使用微电脑时控开关，需定期校准时间且故障率高。平尚科技为其设计了基于GL5516光敏电阻与MMBTA28达林顿管的光控开关电路，控制12V继电器，再由继电器触点控制变压器初级220V回路。实测数据：暗启动照度约15Lux，亮关断照度约30Lux（滞回由电容调节）。电路在-20℃至50℃环境下连续运行半年无误动作，功耗仅0.2W（继电器吸合状态）。该方案成本不足时控开关的1/3，且免维护。
光敏电阻应安装在能有效感应环境光的位置，同时避免被变压器或继电器自身的发热影响。建议使用引线将光敏电阻延长至设备外壳的透光窗处。达林顿管的基极走线应尽量短且远离继电器线圈、变压器等感性元件，防止电磁耦合引起误触发。对于灵敏度要求较高的场合，可在基极对地并联一颗10kΩ-47kΩ的下拉电阻，确保无光照时可靠截止。光敏电阻与达林顿管，一个负责感知光线的细微变化，一个负责将微弱的信号放大为足以驱动变压器的开关动作。二者的组合以最简洁的电路实现最可靠的光控逻辑——没有复杂芯片，无需编程调试，只靠物理特性工作。平尚科技以高稳定性光敏电阻产品系列，为国内变压器光控开关提供灵敏、耐久、免维护的核心感光元件，让每一盏灯都随天色自动点亮。
