贴片二极管在7月高辐照汇流箱中反向恢复时间变长，影响AI储能MPPT效率

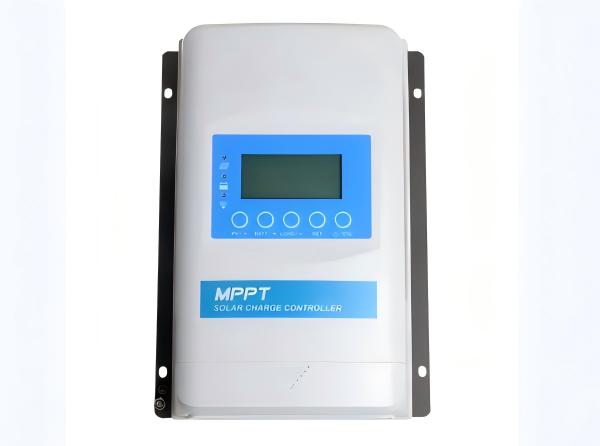

2026年7月，西北某光伏配储项目的运维数据出现了一个奇怪的现象：正午高辐照时段，MPPT跟踪效率比清晨和傍晚低了约2.3个百分点。逆变器没有报警，组串电流正常，辐照度传感器读数也在预期范围内。工程师排查了MPPT算法、采样精度、直流母线电压，都没有找到原因。
最后，问题被定位到了汇流箱里一颗不起眼的贴片二极管上。

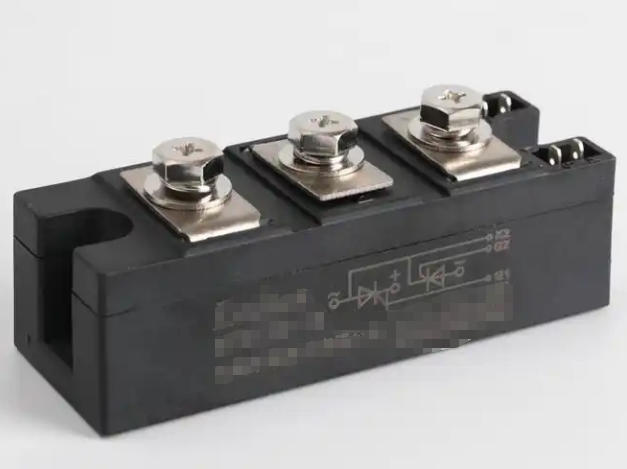

高辐照下的“热累积”：汇流箱内贴片二极管的结温飙升7月是全年辐照最强的月份，也是汇流箱内部温度最高的时段。汇流箱通常安装在光伏支架上，无遮阳、无主动散热，阳光直射下箱内温度轻松突破70℃。汇流箱内的防反二极管持续承载组串电流，自身产生的导通损耗在高温环境下进一步推高结温。贴片二极管的反向恢复时间对温度高度敏感。随着结温升高，少数载流子的寿命延长，反向恢复时间trr随之变长。行业数据显示，快恢复二极管在25℃下的trr可能为35ns，到了125℃结温下，trr可能翻倍至70ns甚至更长。反向恢复电荷Qrr同步增加，反向恢复损耗随之放大。在汇流箱的应用中，防反二极管在每个开关周期都要经历一次反向恢复过程。虽然光伏组串的电流方向相对稳定，但逆变器侧的MPPT算法持续微调直流母线电压，导致二极管的工作点频繁微调。每一次微调都伴随着一次反向恢复事件。7月高辐照工况下，组串电流最大，二极管结温最高，trr最长，反向恢复损耗最大。
反向恢复损耗如何“吃掉”MPPT效率？反向恢复损耗对MPPT效率的影响，通过两条路径传导。- 路径一：功率损耗直接削减输出。 反向恢复过程中，二极管在短时间内同时承受反向电压和反向电流——两者乘积的积分就是每次开关的反向恢复损耗。在7月正午高辐照工况下，汇流箱内二极管的反向恢复损耗可能比常温下高出50%以上。这部分损耗直接从光伏组串的输出功率中扣除，表现为MPPT跟踪效率的下降。
- 路径二：电压尖峰干扰采样精度。 反向恢复过程伴随的电流突变会在电路寄生电感上产生电压尖峰（V = L × di/dt）。这些尖峰叠加在直流母线上，干扰MPPT的电压采样精度。AI储能MPPT算法依赖精确的电压采样来寻找最大功率点，采样偏差直接导致工作点偏离真正的最大功率点。
选型准则：高温下的trr漂移比常温trr更重要汇流箱贴片二极管的选型，不能只看数据手册首页标注的常温trr值。常温trr=35ns的二极管，在125℃下可能漂到70ns甚至更长；而高温特性优化过的二极管，同样标称35ns@25℃，在125℃下可能只漂到50ns。这20ns的差距，在正午高辐照的满负荷工况下，就是MPPT效率2个百分点的差距。

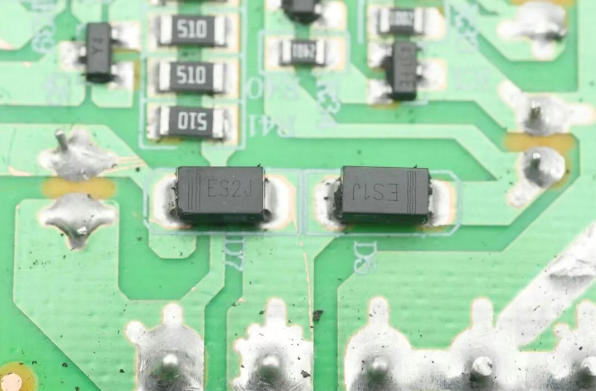

平尚科技ES1J系列贴片超快恢复二极管，反向耐压600V，正向电流1A，SMA封装适配再流焊与波峰焊工艺。工作结温范围覆盖-55℃至+150℃，反向恢复时间在全温区内控制在50ns以内，反向恢复电荷Qrr在高温下仍保持较低水平。7月高辐照汇流箱中的贴片二极管，反向恢复时间变长不是“个别批次的问题”，是结温升高后半导体物理规律的必然结果。trr从35ns涨到70ns，反向恢复损耗翻倍，MPPT效率被“吃掉”2个百分点——损失的不是一颗二极管的参数，是正午高辐照时段每一度本该发出的电。平尚科技这颗高温下trr漂移小于50ns的超快恢复贴片二极管，守住的不是一颗元器件的常温参数达标，而是AI储能MPPT在7月正午的烈日下依然能精准跟踪最大功率点的那条效率底线——二极管恢复得快，MPPT才追得准。
