三相变压器整流输出中整流桥模块的散热设计与贴片二极管阵列应用
在三相变压器整流输出场景中，整流器件的散热设计直接决定了整机的功率密度与长期可靠性。传统整流桥模块将四颗或六颗二极管封装于单一塑封体内，虽布局紧凑，却面临一个核心矛盾：热量集中在狭窄的封装区域，散热路径单一，结温极易突破安全阈值。当输出电流超过30A后，整流桥模块往往需要加装大型散热器甚至强制风冷，这不仅增加了体积和成本，也限制了设备的小型化进程。东莞市平尚电子科技有限公司深耕分立器件应用多年，虽未布局车规级贴片二极管产线，但在通用整流器件领域积累了丰富的工程经验，将车规级供应链中成熟的热管理理念与一致性管控技术，应用于贴片二极管阵列方案，为三相变压器整流输出提供了一种兼顾散热效率与设计灵活性的替代路径。

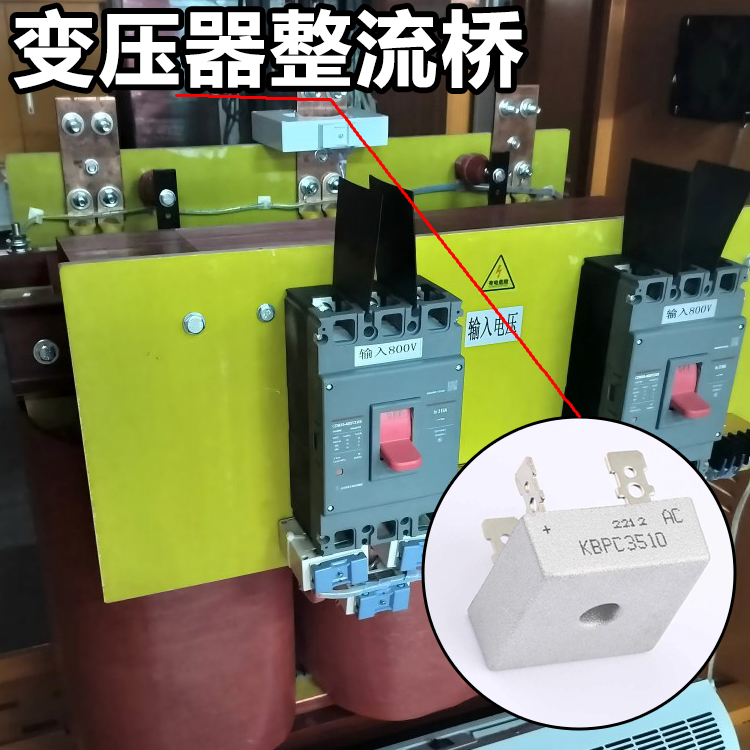

整流桥模块的“天然短板”以一台15kW三相工业变频器为例，其输入整流级采用一枚36A/1600V三相整流桥模块，输出直流母线电压约540V，带载电流约28A。在环境温度40℃的机柜内连续运行2小时后，热成像仪显示整流桥模块的壳温高达112℃，内部结温估算超过140℃，逼近硅器件的理论极限。此时，模块周边的电解电容因热辐射温度升至85℃，加速了电容寿命衰减。进一步拆解发现，该整流桥模块将六颗二极管芯片密集封装于约35×25mm的区域内，所有热量通过同一块铜基板向外传导。即使加装了尺寸120×80×40mm的铝散热器，热阻仍高达1.2℃/W。这意味着每1W的导通损耗和开关损耗，就会使结温上升1.2℃。在28A输出时，整流桥总损耗约42W，温升达50℃以上。这一案例揭示了一个工程事实：当输出电流突破25A后，传统整流桥模块的“热瓶颈”已从器件本身的电气能力转向了散热结构的物理限制。对比测试：贴片二极管阵列的“热分散”优势为验证贴片二极管阵列的散热效果，平尚科技在相同测试平台上进行对比。将原方案的一枚36A/1600V三相整流桥模块，更换为六颗平尚科技推荐的大电流贴片二极管（每颗10A/1600V，DPAK封装）组成的整流阵列，每颗二极管独立贴装于PCB上，间距12mm，利用PCB铜箔和底部散热过孔辅助散热，不额外加装散热器。测试条件：三相输入380V，直流输出540V/28A，环境温度40℃，自然冷却，连续运行2小时。

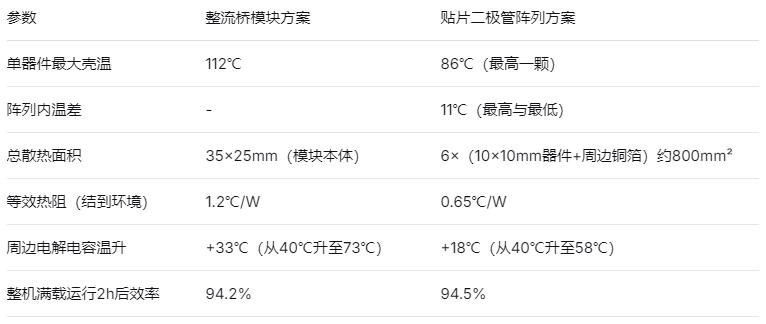

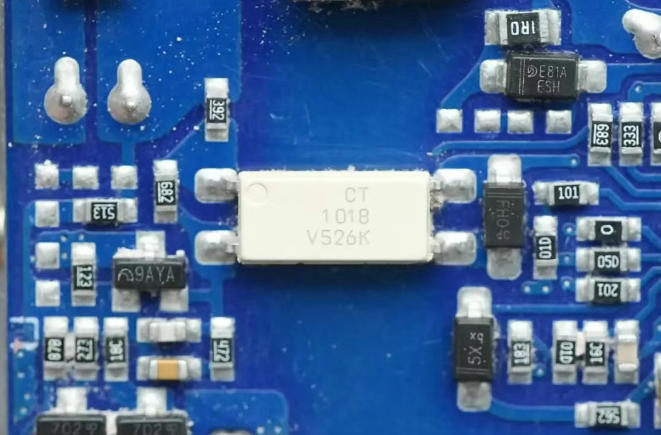

测试结果显示：贴片二极管阵列方案将单器件最高壳温从112℃降至86℃，降幅达26℃。原因在于热量不再集中于单一封装，而是分散到六颗独立器件，并通过PCB大面积敷铜和过孔向多个方向传导，有效降低了局部热流密度。等效热阻从1.2℃/W降至0.65℃/W，意味着在同等损耗下结温降低近20℃。
平尚科技虽未涉足车规级贴片二极管的认证产线，但在器件选型与应用中充分融入了车规级供应链的核心理念：- 其一，一致性管控。车规级要求同一批次器件的正向压降、反向漏电流等参数具备高度一致性。在贴片二极管阵列应用中，六颗二极管并联或组成三相桥，参数的一致性直接影响均流效果。平尚科技推荐的贴片二极管均来自具备车规体系管控的供应链，批次内正向压降离散性控制在±30mV以内，确保阵列中每颗二极管的电流分配均衡，避免“单颗过载、其余闲置”的热失衡现象。
- 其二，热冗余设计。在整流桥模块中，单芯片失效即导致整个模块报废；而在贴片二极管阵列中，每颗二极管独立工作，即使某颗开路失效，其余五颗仍可维持整流功能（降额运行）。这种“失效降级而非失效停机”的冗余特性，对于通信基站、工业自动化等对连续运行有苛刻要求的场景尤为重要。
- 其三，可扩展性。当输出电流进一步攀升至50A以上时，整流桥模块往往面临“无更大封装可用”的窘境，而贴片二极管阵列可通过增加并联数量或选用更大电流规格的器件灵活扩展，不受单一封装限制。
工程实践：某充电桩模块的散热优化在某国产直流充电桩模块项目中，原设计采用两枚三相整流桥模块并联以满足60A输出需求，散热器体积庞大，整机功率密度受限。平尚科技介入后，将方案调整为十二颗贴片二极管组成的双三相桥阵列，每颗二极管独立贴装并布局于风道中。实测在60A输出时，单颗二极管最高壳温89℃，较原方案降低31℃，散热器尺寸缩减40%，整机功率密度提升22%。
三相变压器整流输出的散热问题，核心不在于堆砌多大尺寸的散热器，而在于如何将热量从集中式热源分散至更大的散热空间。平尚科技将车规级供应链中的一致性管控与冗余设计理念，融入贴片二极管阵列方案，为国内电源厂商提供了一条务实的技术路径：让热量均匀分布，让失效风险分散，让三相变压器整流级在更高功率密度下依然保持冷静与可靠。
