贴片电感7月磁芯饱和引发AI储能过流保护误动作，限流点与感值匹配重算

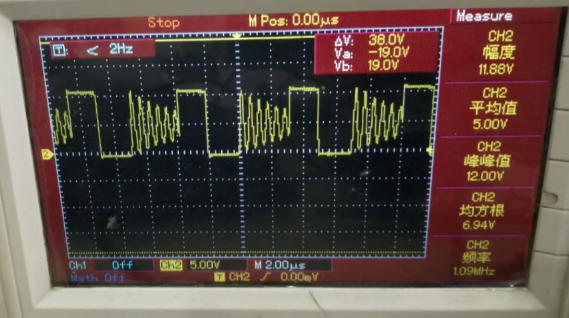

在正午满负荷运行时开始间歇性报出过流故障。故障不规律——有时一天报3到5次，有时连续两天不报。每次报障后，PCS停机保护，等待10至30秒后自动恢复，反复停机让当天的峰谷套利收益几乎归零。工程师排查了电流传感器、检查了驱动电路、更换了过流保护阈值芯片——故障依旧。最后用示波器抓取了电感电流波形，发现问题的根源：电流波形在峰值附近出现了“削平”和指数级陡升——这是磁芯饱和的典型特征。
磁饱和的物理根源：感值崩塌的“正反馈”贴片电感的磁芯材料存在一个饱和磁通密度（Bs）。当流过电感的电流超过饱和电流（Isat）时，磁芯进入饱和区，磁导率急剧下降，电感量随之从标称值崩塌到极低的残余值。铁氧体电感的饱和特性呈“悬崖式”——一旦超过Isat，电感量可能在几十毫安内从2.2μH跌至0.5μH。电感量崩塌的直接后果是电流上升斜率di/dt = V/L瞬间变得极陡。原本电感在开关管导通时“吸收”能量、限制电流上升速率的作用完全丧失——电感从“能量仓库”退化为“一根导线” ，开关管将直面毫无抑制的电流尖峰。更致命的是，磁饱和具有正反馈特性。电感量下降→电流尖峰增大→峰值电流进一步超过Isat→磁芯饱和更深→电感量更低。这个正反馈在微秒级时间内完成，电流尖峰的幅度可能在几个开关周期内翻倍甚至数倍。当尖峰电流触发PCS的过流保护阈值时，保护电路动作——但这不是“真正的过流故障”，而是磁饱和导致的误动作。
限流点与Isat的匹配准则：为什么“刚好够用”是最危险的设计ROHM在技术问答中明确指出：如果负载电流超过电感器的饱和电流，纹波电流的增加将超出预期值，并触发过流检测，因此建议将Isat设置在过流检测值之上。TI的数据手册进一步给出了量化标准：选择饱和电流Isat至少比峰值电流Ipeak高20%，以确保满功率运行时有足够的裕量。但很多工程师在选型时把这条准则“用错了方向”。他们不是根据峰值电流去选Isat，而是反过来——根据IC的过流保护阈值去选Isat，让Isat“刚好等于”过流阈值。这种“刚好够用”的设计在常温下可以运行，因为常温Isat确实大于峰值电流。但AI储能机柜内部夏季温度轻松超过60℃，PCS满载时局部温度可达85℃以上。铁氧体磁芯的饱和磁通密度（Bs）随温度升高而显著下降——典型高温下Bs下降20%至30%。这意味着：一颗在25℃室温下标称Isat=15A的铁氧体电感，到了85℃机柜环境中，实际可用Isat可能只剩10.5A到12A。如果设计时室温下刚好让Isat“等于”过流阈值（比如14A），高温下实际Isat已经跌到了过流阈值以下——电感在过流保护动作之前就已经饱和了。保护还没触发，电流尖峰已经越过了安全边界。行业选型法则建议：Isat ≥ 实际峰值电流 × 1.5倍。这个1.5倍的裕量，不只是为了应对常温下的电流波动，更是为了覆盖高温下的Isat降额。如果只按1.0倍设计，高温降额直接吃掉全部裕量，磁饱和就会在过流保护之前发生。平尚科技的合金粉芯方案：软饱和特性与充足裕量铁氧体磁芯的“悬崖式”饱和特性，是磁饱和误动作的物理放大器。合金磁粉芯则完全不同——其饱和曲线呈“缓降式”而非“悬崖式”。合金粉芯（Alloy Powder）具有软饱和特性、抗直流偏置能力强，适合高频大电流功率电感应用。

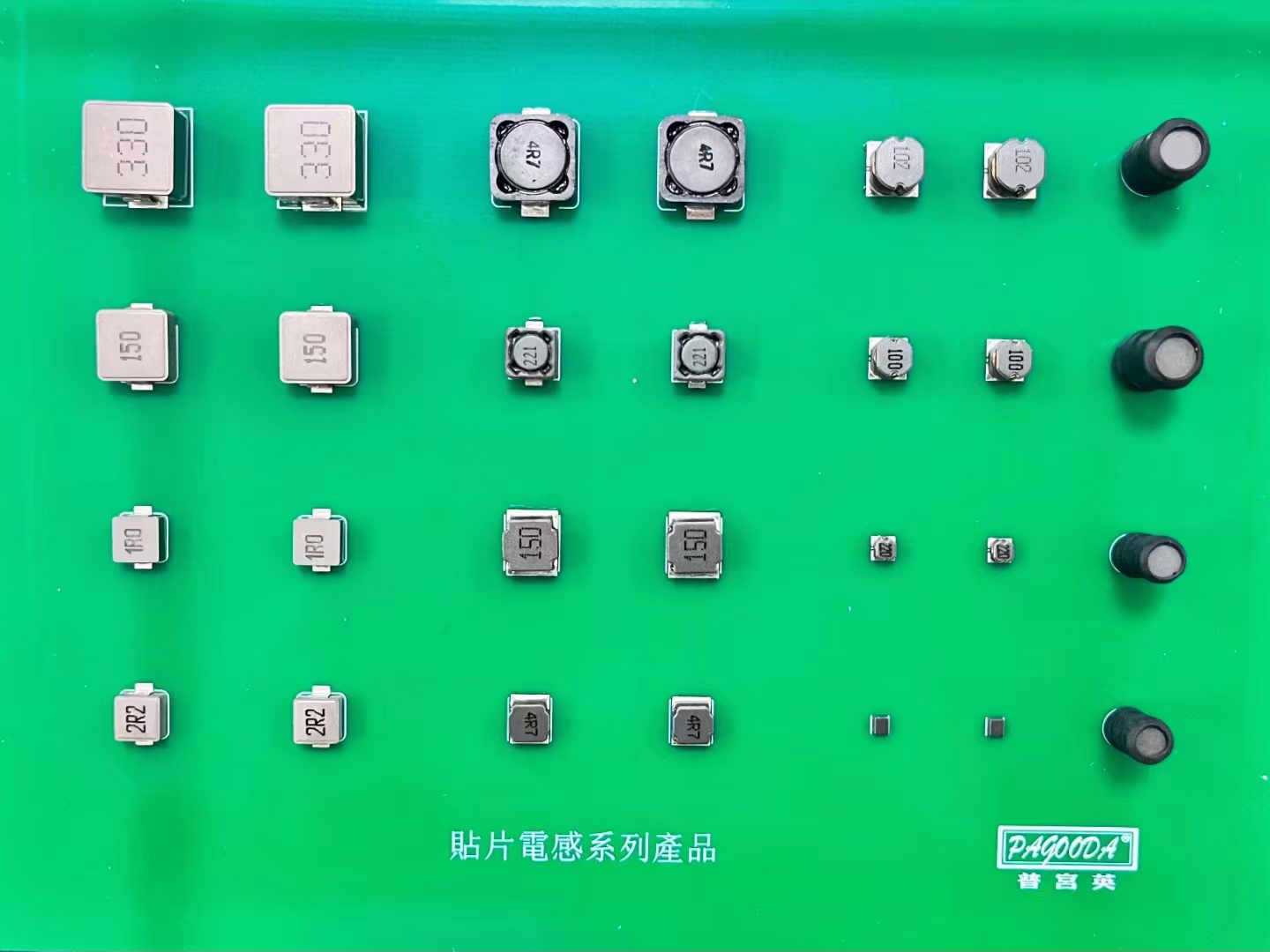

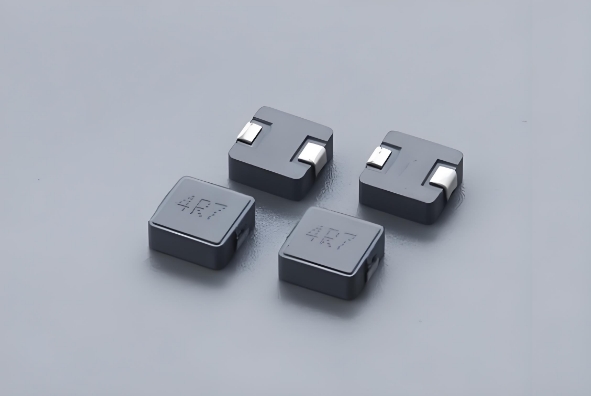

平尚科技贴片电感产品依托合金磁粉芯技术路线，在AI储能场景中提供了从材料层面降低磁饱和风险的方案。平尚科技的金属磁粉芯功率电感（PS-PI系列）采用钴基非晶金属磁粉（粒径5μm），配合三维立体气隙，在2520封装实现100μH/82A饱和电流，1MHz铁损仅120mW。其储能专用1040封装功率电感的饱和电流≥20A，较传统铁氧体电感提升40%。合金粉芯的软饱和特性意味着，即使瞬态峰值电流短暂超过Isat，电感量也只是“缓降”而非“崩塌”，电流尖峰的上升速率被有效抑制，过流保护有更充裕的时间窗口做出正确判断。7月AI储能PCS的过流保护误动作，不是“保护电路太灵敏”的问题——它是铁氧体磁芯在高温下Isat降额、峰值电流越过饱和边界后电感量崩塌、电流尖峰飙升触发保护阈值的物理必然。限流点与Isat的匹配重算，核心不是“把保护阈值调高”，而是“让Isat在高温下依然高于峰值电流的1.5倍”。平尚科技这颗合金磁粉芯贴片电感，用软饱和特性替代悬崖式崩塌，用充足的Isat裕量覆盖高温降额——限流点算对了，Isat留够了，过流保护才不会在磁饱和的“假故障”面前误动作。
