贴片电感7月满载啸叫引发AI储能PCS异响投诉，灌封胶选型与工艺复盘

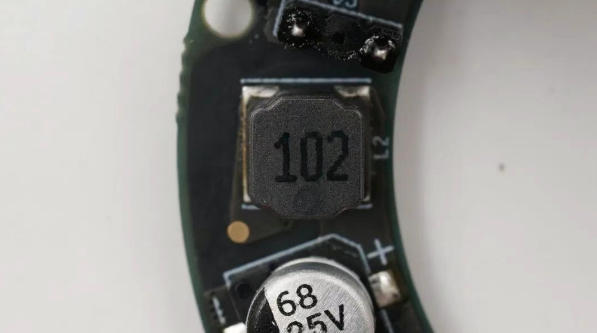

2026年7月，华东某工商业储能项目的运维日志上，出现了一组密集的投诉记录——PCS机柜持续发出“滋滋”的高频噪声，夜间尤为明显。项目紧邻园区办公楼，值班人员夜间巡检时反馈“像有只蚊子在耳朵边上飞”。工程师到现场排查，排除了风扇、变压器、继电器等常见噪声源，最终用近场声学相机定位到——PCS控制板上的一颗贴片功率电感。
啸叫的物理根源：磁致伸缩与麦克斯韦应力
贴片电感啸叫的本质是振动，由两个物理机制共同驱动。当电流通过电感线圈时，磁芯材料在交变磁场作用下发生微小形变，这就是磁致伸缩效应——磁芯的微观尺寸随磁场周期性变化。与此同时，绕组中的电流与磁场相互作用产生麦克斯韦应力，带动线圈匝间发生轻微的间距偏移。当开关频率或其包络落入人耳可感知范围（20Hz至20kHz）时，这种微观振动被放大成可闻噪声。7月的满载工况加剧了这个问题。PCS在高温满负荷运行时，DC-DC变换器在轻载或特定负载条件下的占空比调节产生了与可听频段重叠的频率成分。电感磁芯的温度升高，铁氧体材料的磁致伸缩系数在高温下进一步增大，振动幅度随之上升。

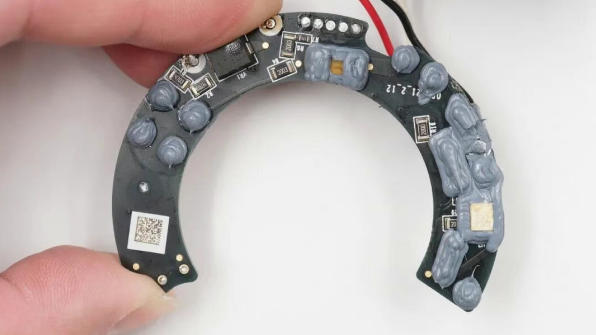

环氧树脂灌封：刚性约束的“装甲”与代价浸胶是抑制电感啸叫最经典的方法。行业共识是选用环氧树脂类的硬质灌封材料，将电感完全浸入胶体中，放入真空箱抽真空挤出气泡，固化后电感整体成为一个刚性体，不再发生形变振动。环氧树脂灌封的声学抑制机理是“刚性约束”。灌封后的电感，磁芯、线圈、外壳被环氧树脂固化为一个整体，磁致伸缩产生的微观应变被硬质灌封体约束，无法转化为宏观的机械位移；线圈匝间的相对运动被胶体填充，空腔噪声的源头被直接切断。平尚科技采用双组份环氧树脂灌封工艺，固化后硬度≥Shore D 80，工作温度覆盖-40℃至+125℃，在85℃/85%RH环境下通过1000小时高温高湿测试。但环氧树脂灌封的代价同样真实。硬质环氧在温度循环中可能产生应力，对磁芯气隙造成影响。灌封工艺需要真空设备，产线工序增加。灌封后的电感无法返修。更隐蔽的风险是——环氧树脂固化过程中产生较大的收缩内应力，如果胶层过厚或器件热膨胀差异较大，可能增加开裂和界面脱粘风险。在某PFC电感磁芯断裂事故分析中，磁芯气隙深度达1.2mm，环氧树脂固化中产生的内应力对磁芯作用功的力臂同样是1.2mm，由此产生的力矩是磁芯断裂的核心原因。
结构胶加固：局部阻尼的“精准点穴”结构胶加固走的是另一条路——不把整个电感“埋”起来，而是在关键部位点胶加固。在电感四角涂敷硅橡胶或环氧结构胶，通过增加结构阻尼、限制磁芯与线圈的相对位移来衰减高频噪音。单组份改性环氧树脂弹性胶粘剂H907-CR专为SMD电感填缝密封和磁芯中柱填充设计，固化物具有较好的柔韧性、较低的内应力、良好的粘接强度以及卓越的防振动性能。其断裂伸长率＞150%，硬度Shore D 45-55，在-40℃至+80℃工作温度范围内保持良好的弹性阻尼。结构胶加固的优势在于灵活和低成本——不需要全套灌封设备，可在SMT产线上同步完成点胶工序。但局限性同样明显：胶水只能约束被覆盖区域的振动，无法像全灌封那样“包裹”整个电感；硅橡胶类软胶的阻尼效果在高温下可能衰减。工艺复盘：真空脱泡与固化条件的“魔鬼细节”灌封胶的声学效果，不仅取决于胶水本身，更取决于灌封工艺的每一个细节。- 真空脱泡是灌封工艺的核心环节。 胶液在混合搅拌过程中会引入大量气泡，如果这些气泡残留在电感内部，固化后形成空腔，反而会成为振动的新源头。真空脱泡的标准流程是将灌胶后的电感放入-0.08MPa真空室内，消除99%以上的气泡。关键参数是真空度和脱泡时间——负压在2至100mbar之间，单纯抽真空还不够，准备工作应在比真空灌封更低的压力下进行（如5mbar准备，50mbar灌封）。
- 胶水填充率直接影响声学效果。 灌胶深度应覆盖铜线+1mm，填充率≥99%。X光检测是验证填充率的标准手段，气孔直径应控制在50μm以内。
- 固化条件决定内应力水平。 环氧树脂的固化温度和时间直接影响固化收缩产生的内应力。H907-CR的固化条件为115-120℃/1.5-2小时，在此温度窗口内固化可获得最佳的柔韧性和最低的内应力。温度过高或时间过长，固化收缩加剧，内应力增大，反而可能在温度循环中开裂。
7月AI储能PCS的贴片电感啸叫，不是“偶尔响一下”的小问题。磁致伸缩和麦克斯韦应力在满载高温下把线圈和磁芯的微观振动放大成可闻噪声，灌封胶选错了、脱泡没做透、固化温度偏了，每一个工艺细节都可能让降噪效果打折扣。环氧树脂灌封用硬质胶体把电感“锁死”成一块石头，结构胶加固用局部阻尼“点穴”式抑制振动传播——一个治本、一个治标，一个彻底、一个灵活。平尚科技这颗全环氧树脂灌封的贴片电感，用真空脱泡把气泡挡在胶体之外，用精确的固化窗口把内应力压到最低，守住的不是一颗器件的噪声指标，而是AI储能PCS在园区、办公楼、数据中心旁安安稳稳运行不被投诉的那份“静音权”——灌封胶选对了，电感才不会在7月的满载工况下“唱”个不停。
