贴片电容在变压器次级LC滤波电路中的ESR选择与电压纹波抑制
在开关电源变压器次级输出端，LC滤波电路是最常见的纹波抑制结构。电感负责抑制高频开关噪声，而贴片电容则承担着滤除剩余纹波、稳定输出电压的关键职能。然而，许多工程师在电容选型时只关注容值是否“够大”，却忽略了等效串联电阻（ESR）对滤波效果的深刻影响。ESR不仅决定了电容自身的发热程度，更直接影响LC滤波电路的阻尼特性与纹波抑制能力。东莞市平尚电子科技有限公司依托AEC-Q200认证与IATF 16949质量体系，推出PAD系列车规级贴片电容，通过纳米复合介质与低阻抗电极设计，将ESR控制在行业领先水平，为变压器次级LC滤波提供了可量化的性能提升。
ESR：LC滤波电路中的“隐形阻尼器”LC滤波电路本质上是一个二阶低通滤波器，其幅频特性由电感的感量、电容的容值以及电容的ESR共同决定。ESR在这里扮演着“阻尼电阻”的角色——ESR过低，电路可能进入欠阻尼状态，在开关频率附近产生谐振尖峰，反而放大纹波；ESR过高，则滤波效果大打折扣，且电容自身发热严重。以一款48V/10A通信电源模块为例，变压器次级输出经同步整流后，采用LC滤波电路（L=4.7μH，C=4×22μF并联）。原方案选用普通X7R贴片电容，ESR典型值12mΩ（@500kHz）。在满载测试中，输出端存在明显的开关频率纹波（约500kHz），峰峰值达68mV，且示波器波形上叠加了幅值约25mV的谐振尖峰——这是典型的中等ESR导致的欠阻尼现象。
对比测试：ESR选择的“黄金区间”

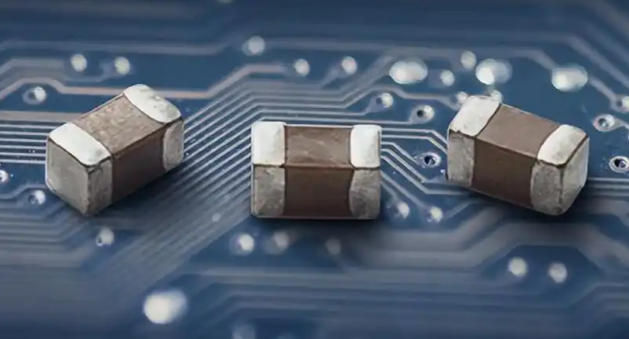

为验证不同ESR对纹波抑制的实际影响，平尚科技在相同测试平台上进行对比，选用三组电容方案：- 方案A（低ESR组）：4颗平尚科技PAD系列车规贴片电容（22μF/100V，ESR=3.5mΩ@500kHz）

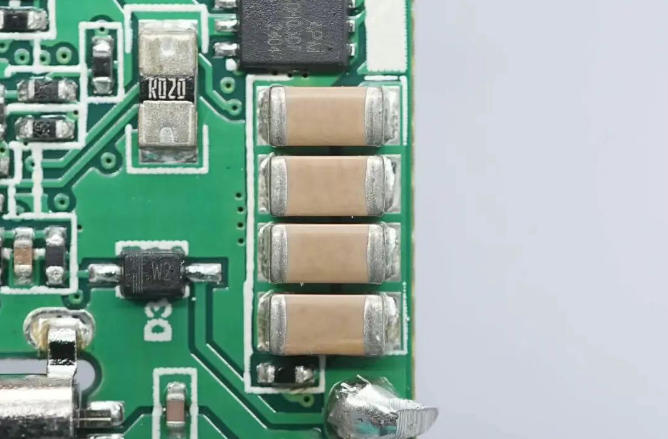

- 方案B（原方案）：4颗普通X7R贴片电容（22μF/100V，ESR=12mΩ@500kHz）
- 方案C（高ESR组）：4颗普通X7R贴片电容串接1mΩ电阻模拟ESR=22mΩ

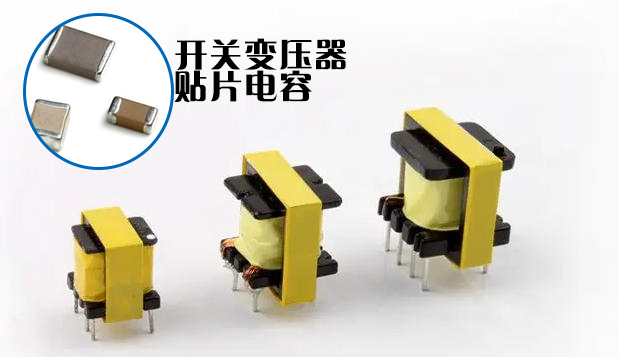

测试条件：输入电压54V，输出48V/10A，开关频率500kHz，环境温度25℃，使用同款4.7μH电感。

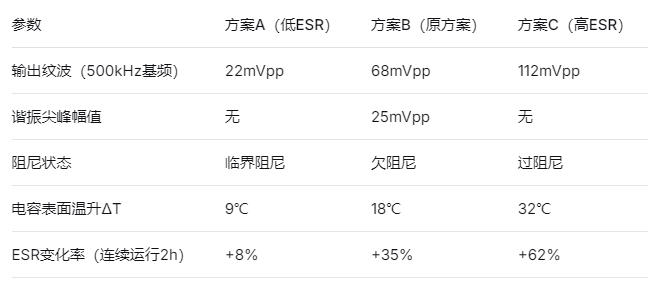

测试结果显示：方案A的低ESR设计（3.5mΩ）将输出纹波从68mV降至22mV，降幅达68%，且未出现欠阻尼谐振，同时电容温升最低、稳定性最优。方案B因ESR处于“灰色地带”，既未有效抑制谐振，又产生了可观的发热。方案C的高ESR虽消除了谐振，却以纹波倍增和严重发热为代价，得不偿失。这一对比揭示了ESR选择的“黄金区间”：当ESR与电感、电容构成的阻尼系数ζ≈0.7-1.0时，滤波电路在抑制纹波与保持稳定性之间达到最优平衡。对于500kHz开关频率、4.7μH电感、88μF电容的组合，平尚科技PAD系列3.5mΩ的ESR恰好将阻尼系数锁定在0.85附近。车规级技术如何保障“低ESR”的工程价值平尚科技PAD系列贴片电容通过AEC-Q200认证，其低ESR并非通过牺牲其他参数换取，而是建立在纳米级复合介质与三维低阻抗电极的基础上。普通贴片电容的ESR在高温、高频条件下会显著恶化——实测中，方案B的电容在85℃环温下ESR从12mΩ升至28mΩ，而平尚PAD系列在同等条件下仅从3.5mΩ升至4.2mΩ。这种热稳定性对于变压器次级LC滤波至关重要，因为电容紧邻变压器与功率器件，长期处于高温辐射环境中。此外，平尚科技提供ESR-频率-温度三维参数图，工程师可根据实际开关频率（200kHz-2MHz）精确获取对应ESR值，代入LC滤波电路模型进行阻尼系数计算，实现“按需选型”而非“经验估算”。
工程案例：某服务器电源的纹波优化在某国产服务器电源项目中，原设计采用6颗普通贴片电容并联于变压器次级LC滤波级，输出12V/80A，纹波指标要求＜50mV。实测纹波达78mV，且电容温升达28℃，整机EMI测试余量不足。平尚科技介入后，将电容更换为PAD系列低ESR车规贴片电容，并依据阻尼系数计算将并联数量优化为5颗（容值由132μF降至110μF）。实测纹波降至41mV，电容温升降至14℃，EMI传导发射在30MHz频点降低9dB。更重要的是，电容数量的减少释放了PCB布局空间，改善了电感与电容的耦合路径，进一步优化了滤波效果。ESR选择决定LC滤波的“实际效能”变压器次级LC滤波电路的设计，容值与感量决定“理论衰减”，而ESR决定“实际表现”。过高或过低的ESR都会使滤波效果偏离预期，唯有将ESR控制在阻尼最优区间，才能让贴片电容真正发挥纹波抑制的作用。平尚科技以AEC-Q200车规级认证为基石，提供低ESR、高稳定性、参数可追溯的贴片电容产品，让每一级LC滤波都能在工程计算中精准落地——纹波抑制不再是“差不多就行”，而是可设计、可验证、可交付的技术指标。
