贴片三极管β值高温衰减，导致AI储能继电器驱动不足的临界点计算
AI储能系统的控制逻辑，依赖大量继电器执行通断指令——并网接触器、散热风扇启停、电池簇投切、保护回路隔离——每一个动作背后，都是一颗贴片三极管在驱动继电器线圈。继电器驱动三极管通常工作在开关状态：饱和导通时，集电极电流流过继电器线圈，触点吸合；截止时，线圈断电，触点释放。这个过程中，三极管的β值（直流电流增益）决定了基极需要多大的电流才能让集电极提供足够的驱动电流。β值不是常数，它随温度变化。温度每上升1℃，β值约增大0.5%至1%。很多人觉得“β变大不是好事吗？驱动能力应该更强才对”——但在继电器驱动电路中，β增大带来的不是更强的驱动能力，而是更不可控的饱和深度和基极电流的失配。
β增大为什么反而导致“驱动不足”？
继电器驱动电路的设计逻辑是：给定基极电阻R_b，MCU输出固定的基极电流I_b = (V_out - V_be) / R_b。三极管饱和导通时，集电极电流I_c = β × I_b。工程师在设计时，会基于室温下的β值（比如S8050的典型β为120-400）计算基极电阻，确保在最差β下仍能让三极管深度饱和。但当温度升高时，β值增大。看似集电极电流应该更大，但问题在于：β增大意味着同样的I_b下，三极管进入饱和区所需的I_c阈值降低了。三极管进入饱和状态后，V_ce(sat)降低，集电极电流反而受限于外部负载（继电器线圈电阻）而非β×I_b。更深层的问题藏在继电器的“热开启”效应中——继电器要成功吸合，特别是高温下需要更大的电流，因为高温下线圈电阻增大，需要的启动电压也上升了。一边是三极管β在高温下变化导致饱和深度不可控，一边是继电器本身在高温下需要更大的驱动电流——两股力量叠加，临界点就被压缩到了极限。
临界点如何计算？

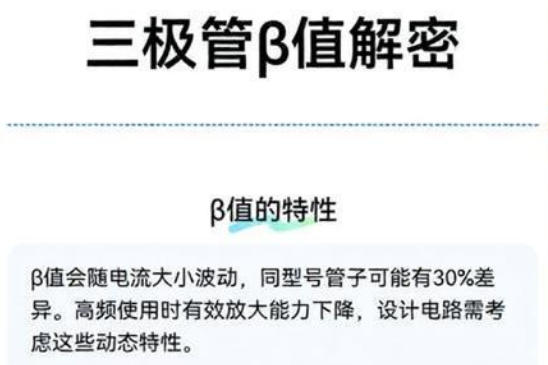

以典型的5V继电器驱动电路为例，继电器线圈电阻125Ω，额定工作电流I_relay = 5V / 125Ω = 40mA。采用S8050 NPN三极管驱动，MCU输出高电平V_out = 3.3V，基极电阻R_b = 10kΩ。室温25℃下，S8050的β典型值取200。基极电流I_b = (3.3V - 0.7V) / 10kΩ = 260μA。饱和驱动能力I_c = β × I_b = 200 × 260μA = 52mA，大于继电器所需的40mA，有约30%的裕量。当环境温度升高到85℃（AI储能机柜内部夏季典型温度），β值从200增大到约300（按每℃增大0.8%估算：60℃温差×0.8% = 48%，200×1.48≈296）。基极电流I_b仍为260μA（MCU输出电压和基极电阻未变），理论饱和驱动能力I_c = β × I_b = 296 × 260μA = 77mA。β增大了，驱动能力“看起来”更强了，为什么还会出问题？问题出在两点。第一，β增大后，三极管进入饱和区所需的基极电流阈值降低了。原本设计在室温下刚好深度饱和的电路，在高温下会进入“过饱和”状态——V_ce(sat)虽然更低，但三极管对基极电流的变化不再敏感，集电极电流由外部负载（继电器线圈）决定而非β控制。如果继电器线圈在高温下的电阻增大（铜线电阻温度系数约+0.4%/℃），85℃时线圈电阻从125Ω升至125×(1+0.4%×60)≈155Ω，所需驱动电流I_relay = 5V / 155Ω ≈ 32mA。三极管虽然能提供足够的电流，但β的增大导致基极电流的微小波动被放大，使三极管在饱和区和放大区边界来回振荡——继电器触点无法稳定吸合，表现为“时通时断” 。第二，β的批次离散性被高温放大。同一型号三极管的β值可能存在±30%的偏差。室温下β=120的管子，85℃时可能只增到180；而β=400的管子可能增到600。同一个电路设计，不同批次的管子、甚至同一批次不同个体的管子，在高温下的表现天差地别。
β高温“衰减”的真正含义

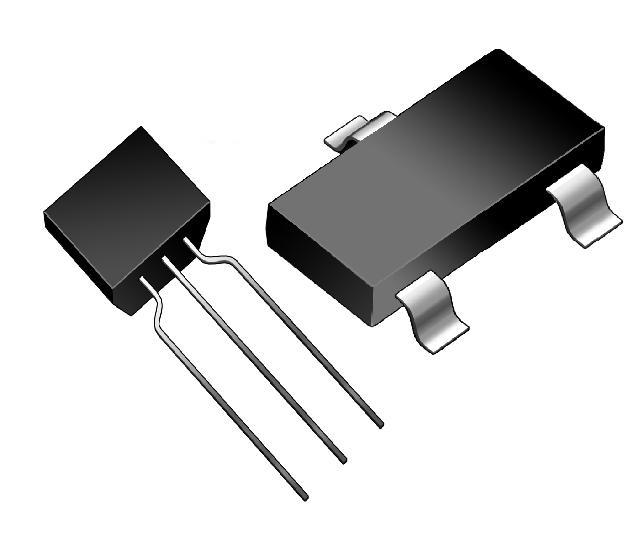

严格来说，β在高温下是增大而非衰减。但工程师所说的“β衰减”，指的是有效驱动能力的衰减——不是β值变小了，而是β变化后，原本为室温β设计的基极驱动电路在高温下失效了。基极电流没变，但β变了，三极管的工作点偏移了饱和区的稳定窗口。在一次案例中，该PCS的风扇控制板上有8路继电器驱动电路，采用S8050贴片三极管（SOT-23封装）驱动5V继电器。设备在常温调试时一切正常，但在夏季满负荷运行时机柜内部温度升至75℃至85℃，风扇控制板频繁出现“继电器无法吸合”的故障——风扇停转，PCS温度报警。
平尚科技的技术团队介入排查。首先测量了故障板上三极管在高温下的基极电压和集电极电流：室温25℃时V_be=0.68V，I_b≈260μA，V_ce(sat)=0.15V，继电器正常吸合；85℃时V_be降至0.58V（温度每上升1℃，V_be下降约2mV），I_b升至(3.3-0.58)/10k=272μA，但V_ce(sat)升至0.35V——三极管已从深度饱和区滑出，进入浅饱和甚至放大区边缘。平尚科技提供的解决方案分两步：第一步，将基极电阻从10kΩ调整为4.7kΩ，将基极电流从260μA提升至约550μA，确保在最差高温条件下三极管仍能深度饱和；第二步，将S8050更换为β值更稳定、高温特性更优的S9013（特征频率150MHz，结温150℃），并在基极-发射极之间并联一颗10kΩ下拉电阻，防止高温漏电流导致误触发。改造后，85℃环境下V_ce(sat)稳定在0.12V以内，继电器吸合可靠，连续运行超过3000小时无风扇控制故障。AI储能机柜的高温环境，不会因为三极管数据手册上写着“结温150℃”就对β值的漂移网开一面。β值随温度每升高1℃增大0.5%至1%，看似是“放大能力增强”，实则让原本为室温β设计的驱动电路在高温下失去了饱和深度的稳定性——基极电流没变，但三极管的工作点已经悄悄滑出了饱和区的安全窗口。平尚科技这颗S8050贴片三极管，守住的不是数据手册上那个固定的β值，而是AI储能PCS在85℃机柜温度下每一路继电器都能稳定吸合的那条设计底线——基极电阻算对了、裕量留够了、高温下的临界点守住了，继电器才不会在需要它闭合的时候“犹豫”一下。
