贴片晶振受机械应力致晶体断裂，AI储能震动环境下如何用软胶缓冲工艺规避？
AI储能系统是一个持续的震动源。PCS机柜内的散热风机以数千转每分钟高速旋转，压缩机间歇启停产生低频冲击，并网接触器的吸合释放反复撞击——这些震动源在储能系统10到15年的设计寿命中持续作用，频率覆盖从数十Hz到数kHz的宽频段。而系统内部成千上万颗贴片晶振，恰恰是整块PCB上对机械应力最敏感的器件。
晶振的“玻璃心”：机械应力如何让晶体断裂

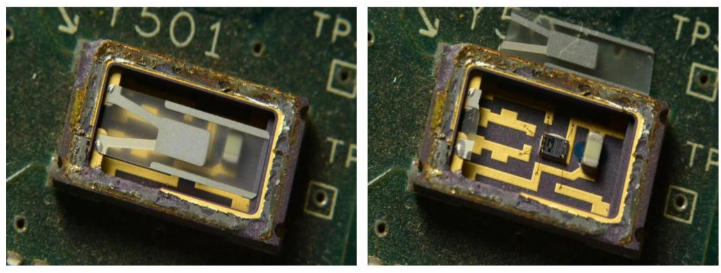

贴片晶振的核心是石英晶片，本质上是一种脆性材料。其失效机理与抗折强度密切相关——石英晶片与陶瓷基座之间原本是硬接触，两者都属无机非金属材料，抗折强度较差，稍有振动就可能造成晶片损伤。强烈机械振动和物理过载冲击极易造成晶振漏气或晶片破碎。在AI储能系统中，机械应力的来源远不止外部震动。PCB在回流焊后的冷却收缩、螺丝锁紧时的局部形变、甚至设备运输途中的颠簸，都会在晶振上累积机械应力。贴片晶振的晶体裸片通常采用刚性焊接或简单胶粘的方式固定在基座上，无专门的抗振加固结构，晶体裸片直接承受振动冲击。一旦应力超过石英晶片的抗折强度，微观裂纹便会在晶体内部萌生扩展，最终导致频率偏移、间歇停振甚至彻底失效。软胶缓冲的三层防护体系针对机械应力致晶体断裂的问题，软胶缓冲工艺可以从三个层面构建防护体系。第一层：晶振内部——悬浮式晶体固定最根本的防护发生在晶振封装内部。部分高端贴片晶振采用“悬浮式晶体固定”技术，将石英晶体通过弹性缓冲材料（如耐高温硅胶垫）悬浮固定在封装壳体内，而非直接刚性连接。当设备承受振动时，缓冲材料通过形变抵消80%以上的振动冲击力，避免晶体因直接受力导致的谐振频率偏移或物理损伤。晶体引脚与封装本体的连接部位采用弧形过渡结构，替代传统直角设计，减少振动时的应力集中，防止引脚断裂。在陶瓷基座与石英晶片之间涂覆一层吸声胶（如专利CN201781464U所示），也能避免石英晶片与陶瓷基座之间的硬接触，极大缓冲振动对石英晶片的影响，显著提高抗震性能。这种内部缓冲设计使贴片晶振在汽车颠簸场景（50-2000Hz宽频振动）下，频率偏差可控制在±0.5ppm以内，远优于行业±2ppm的振动耐受标准。第二层：PCB级——软胶加固与应力释放对于已经在PCB上完成贴装的晶振，PCB级的软胶加固是最直接有效的防护手段。打胶固定晶振的原理是：利用胶水固定晶振，形成一个接触面积较大、柔软的固定体，把外界对晶振的振动和冲击吸收并分散到周围。胶水的柔软性还能有效缓冲晶振周围的温度变化，保持频率稳定。在晶振周边区域添加应力缓冲材料，可以吸收焊接和组装过程中的机械应力。对于刚性连接的晶振，可采用柔性电路板（FPC）过渡连接，降低因PCB变形产生的应力集中，保障晶振内部结构稳定。在极端振动环境中，建议选用抗振性能更强的贴片晶振（如SMD3225/2520封装），并在安装时增加减震胶垫。使用环境的振动、冲击需在晶振额定范围内（工业晶振一般为50-100g），超出范围需增加防震缓冲装置（如橡胶垫、防震支架）。

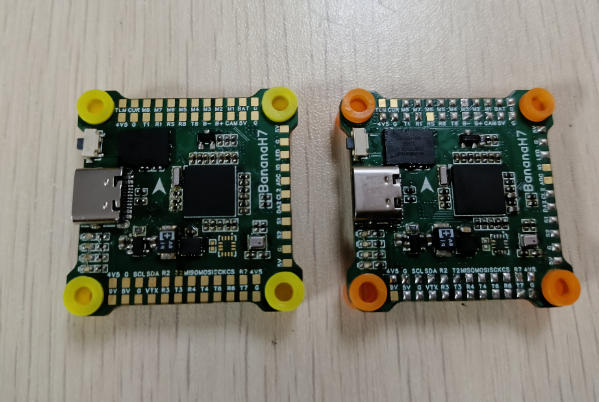

第三层：系统级——隔振与减震设计在系统层面，对高频振动敏感器件采用局部灌封或隔离腔设计，在PCB板安装点使用硅胶垫、弹簧支架等减震材料降低振动传递效率。对于储能PCS这种大功率设备，将晶振密集的控制板与风机、压缩机等震动源进行物理隔离，是最根本的震动防护策略。
平尚科技的技术团队用加速度传感器测量了晶振安装位置的振动频谱——结果显示在120Hz附近存在持续的机械振动，峰值加速度约8g。溯源发现该振动源来自PCS机柜顶部的散热风机，风机的动平衡偏差通过机柜结构传导至控制板，在晶振位置形成了持续的机械共振激励。平尚科技提供了完整的软胶缓冲方案：第一步，在控制板安装螺丝处增加硅胶减震垫圈，将振动传递效率降低约60%；第二步，在晶振本体四角点涂耐高温硅橡胶（工作温度-55℃至+150℃，硬度Shore A 30-40），形成柔软的固定体吸收残余振动；第三步，将晶振的负载电容从15pF调整为18pF，增加振荡电路的增益裕量，即使晶振受到轻微机械应力也能维持起振。
改造后，晶振安装位置的振动加速度从8g降至2g以下，MCU时钟信号在全温区老化测试中再无丢失。该PCS已连续运行超过6个月，晶振相关故障归零。AI储能系统的震动环境，不会因为晶振“看起来小”就网开一面。散热风机的持续运转、压缩机的间歇冲击、并网开关的反复动作——每一道机械应力都在石英晶片上累积，直到某一天微观裂纹扩展为晶体断裂，系统时钟“心跳”骤停。平尚科技这套从晶振内部悬浮式固定、到PCB软胶加固、再到系统级隔振的软胶缓冲体系，守住的不是一颗晶振的频率精度，而是AI储能控制系统在持续震动中“心跳不乱”的那条底线——晶体不裂，时钟不停；时钟不停，PCS才不会在震动中“丢了节拍”。
