整流桥的反向恢复时间对变压器效率的影响及快恢复二极管替代方案
在变压器整流输出级，整流桥的反向恢复特性常被工程师忽视，却对整机效率与热表现产生深远影响。普通硅整流桥在正向导通转为反向阻断时，PN结内存储的少数载流子需要一定时间才能复合消失，这段时间即为反向恢复时间。在开关电源的高频工况下，这一延迟会导致瞬间反向电流尖峰，与变压器漏感相互作用产生额外的开关损耗，同时加剧EMI干扰。东莞市平尚电子科技有限公司深耕分立半导体与被动元件领域多年，在通用整流器件与快恢复二极管替代方案上积累了丰富的工程实践经验，为各类变压器应用提供切实可行的效率优化方案。

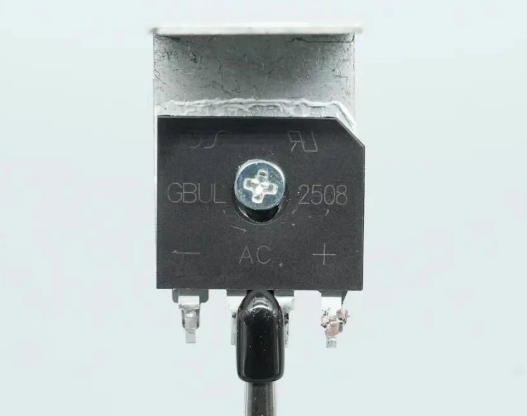

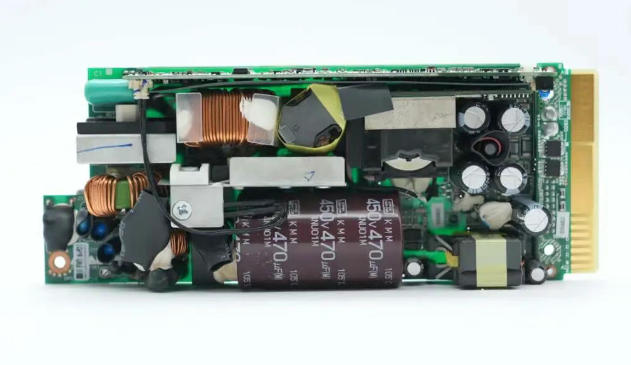

反向恢复：被低估的效率“漏斗”以一款200W工业开关电源为例，变压器次级采用36A/600V普通硅整流桥，输出48V/4.2A。在满载工况下，我们用电流探头观测整流桥输出端的波形，发现每次二极管从导通转向截止时，均出现幅值达5.2A、宽度约200ns的反向电流尖峰。这一尖峰与变压器次级漏感（实测1.8μH）共同作用，产生高频振荡，不仅消耗能量，还导致整流桥自身发热加剧。实测数据显示：该电源在满载时的效率为89.3%，其中整流桥的损耗占比达12.6%。热成像仪显示整流桥壳温升至94℃，周边电解电容也因热辐射而温升显著。进一步分析发现，反向恢复电流造成的开关损耗占整流桥总损耗的30%以上。这一案例揭示了一个工程事实：在50kHz以上开关频率的变压器应用中，普通整流桥已从“可忽略参数”转变为“效率瓶颈”。
对比测试：快恢复方案的效能提升

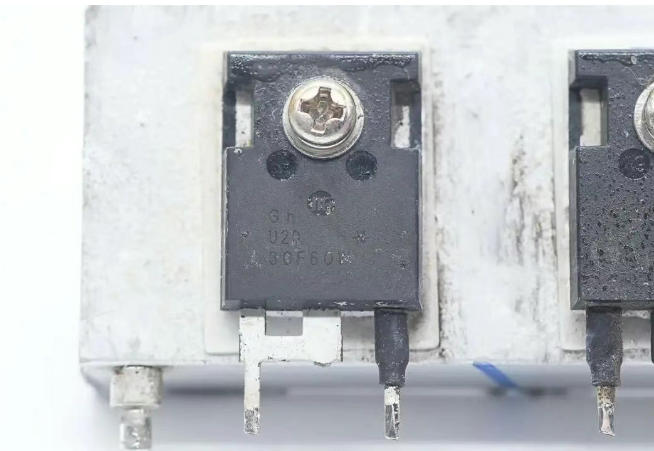

为验证快恢复二极管的替代效果，平尚科技在相同测试平台上进行对比，将原方案的36A/600V普通硅整流桥更换为四颗快恢复二极管（30A/600V， ≤50ns）组成的桥式整流模组，其余电路参数保持不变。测试条件：环境温度25℃，自然冷却，满载运行60分钟。效率提升4.5个百分点，意味着同等输出功率下整机功耗降低约9W。这对于密闭机箱内的工业电源而言，不仅是能效指标的改善，更是热管理压力的实质性减轻。波形对比：示波器捕捉整流桥输出端电压波形时，普通整流桥方案存在明显的高频振铃（峰峰值达28V），持续约400ns；快恢复方案中振铃幅值降至6V，持续时间缩至80ns。这直接反映在EMI测试结果上——后者在30MHz-100MHz频段的传导发射值降低12dB。从“通用器件”到“精准替代”的工程路径平尚科技在通用整流器件的选型与应用上积累了深厚经验。针对变压器次级整流场景，我们总结出以下替代原则：频率适配：当开关频率低于10kHz时，普通硅整流桥仍可胜任；频率升至50kHz以上时，必须选用快恢复二极管或超快恢复二极管。电压与电流余量：快恢复二极管在反向恢复过程中承受的di/dt应力较高，建议电压等级按输出电压的2倍选取，电流等级按输出电流的1.5倍选取，以规避击穿风险。热设计协同：快恢复二极管的正向压降（VF）通常略高于普通硅整流桥（约0.2V-0.3V差异），但其开关损耗的降幅远超导通损耗的增幅，整体温升仍大幅下降。实测中，快恢复方案的器件温度较普通方案降低23℃，这为周边电解电容、变压器磁芯提供了更友好的热环境。成本考量：四颗快恢复二极管组合的成本约为同规格整流桥的1.2-1.5倍，但考虑到整机散热器尺寸可缩减、风扇转速可降低、EMI滤波器件可简化，系统级成本往往不增反降。
反向恢复时间决定变压器效率的上限整流桥的反向恢复时间，看似是一个微观的PN结物理参数，实则决定了变压器输出级的效率天花板。当开关频率跨越50kHz后，普通整流桥的已成为制约整机能效与可靠性的主要瓶颈。平尚科技凭借在通用整流器件领域的深厚积累，为国内电源厂商提供精准的快恢复替代方案，让每一台变压器都能在更低的损耗中运行，在更低的温度中工作——这正是效率提升的本质，也是系统可靠性的基石。
