看懂MOS管SOA曲线，AI储能带电热插拔浪涌的防护与限流设计
AI储能系统的运维，离不开带电插拔。

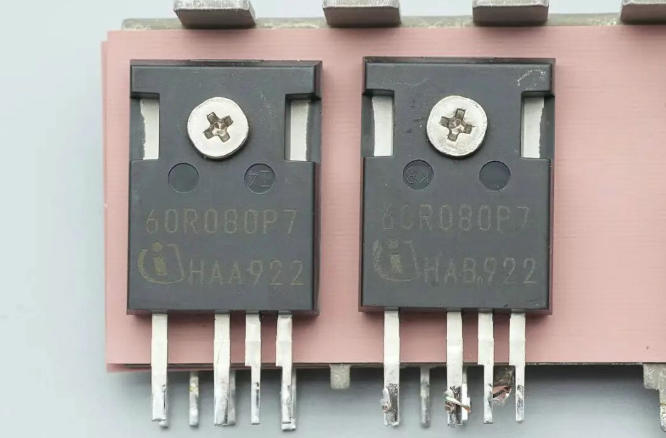

BMS采集板坏了要换、PCS控制模块升级要插、通信板卡调整要拔——储能系统的设计寿命是10到15年，这期间无数次的热插拔操作不可避免。每一次带电插拔，都伴随着一次浪涌电流的冲击。而承受这次冲击的核心器件，就是串联在电源路径上的那颗MOS管。MOS管出现故障常见的原因是在选型时没有重视其安全工作区（SOA）。器件耐压、电流和导通电阻都够，仍可能在启动或短路限流时失效，因为那时它工作在线性区。
热插拔浪涌：MOS管最怕的“线性区死刑”先理解MOS管在热插拔中经历了什么。当一块电路板插入带电背板时，板上的大容量输入电容瞬间相当于短路。如果不加限制，浪涌电流可能高达数百安培——足以烧毁连接器、熔断PCB走线、击穿后端器件。热插拔控制器通过缓慢抬升MOS管的栅极电压，让MOS管工作在线性区（又称饱和区），像一个可变电阻一样限制浪涌电流。问题就出在这个“线性区”上。开关应用中，MOS管很快从关断跨到导通，线性区停留时间极短；热插拔、软启动、恒流限流和电子保险丝场景却会让器件长时间同时承受高电压和高电流。在这个状态下，MOS管同时承受高的V_DS和I_D——功率P = V_DS × I_D可能高达数百瓦，持续数毫秒到数十毫秒。器件耐压、电流和导通电阻都够，仍可能在启动或短路限流时失效。总功率看似只持续几十毫秒，芯片内部却可能出现电流集中和热斑。SOA曲线：五条线画出的“生死边界”SOA（Safe Operating Area，安全工作区）是MOS管数据手册中的一组曲线，定义了器件在不同脉冲宽度下能够安全承受的电压-电流组合。

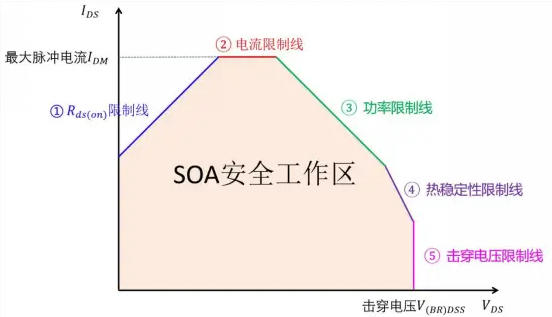

SOA曲线由五条限制线共同界定：RDS(on)限制线、最大电流限制线、最大功率限制线、热稳定限制线及击穿电压限制线。图中不同斜率的直线代表不同的脉冲宽度——10μs、100μs、1ms、10ms、DC——每条线以下区域才是安全的。在热插拔选型中，关键问题有两个：MOSFET可能看到的最大电流浪涌是多少？这种浪涌会持续多长时间？确定了这两个参数，在SOA图上找到对应的电压和电流交点——落在曲线下方，安全；落在曲线上方，这颗MOS管在浪涌来的时候就会失效。温度降额：25℃曲线在储能机柜里过于乐观数据手册上的SOA曲线通常在25℃环境温度下测得。但AI储能机柜内部夏季温度轻松超过60℃，PCS满载时局部温度可达85℃以上。如果最终应用会暴露在更热的环境中，必须根据较高的环境温度与FET最大结温的接近程度，按比例降低SOA。以48V输入、8ms限流2A的设计为例，25℃下某型号MOSFET的10ms能力约2.5A；当环境温度升至70℃时，SOA降额后能力降至约1.8A——这颗MOS管在高温下就不够用了。启动轨迹验证：不是只看起点和终点热插拔电路若把栅极慢慢拉升，让器件承担给大电容充电的全部压降，就必须确认整个启动轨迹都落在SOA内，而不是只核起点和终点。更稳妥的流程，是把实际电压、电流随时间的轨迹拆成多个小段，逐段检查是否落在对应脉宽的安全区，再用瞬态热模型估算结温峰值。若波形中出现平台时间比计算长，通常说明负载模型或栅极控制有偏差。只要轨迹贴近SOA边界，量产离散就足以把部分样品推到失效区。在华南某AI数据中心配套的储能BMS项目提供了一个直接的警示。该BMS的电池簇投切电路采用MOS管作为电子开关，支持运维人员在系统不断电的情况下更换采集板卡。选型时工程师重点考察了耐压（100V）和导通电阻（4.5mΩ），常温下测试一切正常。批量装机后，在夏季高温工况下进行热插拔操作时，MOS管频繁失效——不是立即烧毁，而是在插拔3到5次后出现短路或开路。平尚科技的技术团队介入后，用示波器抓取了热插拔启动瞬间的V_DS和I_D波形：输入电压58V，浪涌电流峰值28A，持续时间约12ms。将这两个参数叠到原MOS管的SOA曲线上——12ms脉冲宽度、58V/28A的交点恰好落在了SOA边界上方。原MOS管在25℃下刚刚够用，在65℃机柜环境温度下降额后，裕量完全归零。
平尚科技提供了宽SOA特性的MOS管替代方案。该系列MOS管采用优化的元胞结构设计，在同样58V/28A/12ms的脉冲条件下留有超过30%的SOA裕量，同时保持导通电阻在5mΩ以内。替换后，在同等高温工况下进行了超过50次连续热插拔测试，MOS管参数无任何退化。该方案已在该储能项目的后续批次中批量应用。平尚科技的选型框架平尚科技MOS管在热插拔场景中积累了系统的选型方法。平尚科技MOS管采用先进的沟槽栅工艺，在30V/40A的工作条件下，导通电阻可低至1.5mΩ。针对AI储能BMS的热插拔应用，平尚科技推荐的选型流程分为四步：- 第一步：确定击穿电压裕量。 通常为最大输入电压的1.5到2倍。48V系统倾向选择100V器件，这是AI储能BMS的常见配置。
- 第二步：确定浪涌电流与持续时间。 用示波器实测热插拔启动波形，记录V_DS和I_D的峰值与脉冲宽度。
- 第三步：在SOA曲线上验证。 将实测的电压-电流-时间参数叠到选型MOS管的SOA曲线上，确认工作点落在对应脉宽曲线下方，并留出至少20%的裕量。
- 第四步：温度降额复核。 按储能机柜的最高工作温度对SOA进行降额，确保高温下的SOA裕量依然充足。
AI储能的热插拔场景，不会因为MOS管数据手册上写着“100V/100A”就对浪涌冲击网开一面。耐压和电流都够，仍可能在热插拔启动时失效——因为那一刻MOS管工作在线性区，同时承受高电压和大电流，几十毫秒的功率脉冲就足以在芯片内部烧出热斑。SOA曲线不是数据手册里的装饰图，而是判断脉冲功率能否被芯片摊开的核心边界。平尚科技这颗宽SOA特性的MOS管，守住的不是数据手册上某个参数的达标，而是AI储能BMS在每一次带电插拔时MOS管都不会“突然死亡”的那条底线——浪涌来了，曲线看一下，就知道扛不扛得住。
