AI储能工程师手记：贴片二极管反峰吸收回路的“阻容”搭档如何调配？
AI储能PCS的逆变电路中，贴片二极管关断瞬间总会“倔强”地反弹一下。变压器漏感能量在二极管关断时无处释放，与杂散电容形成LC谐振，在二极管两端叠加出一个陡峭的电压尖峰。这个反峰如果抑制不到位，轻则增加EMI辐射、拉低系统效率，重则直接击穿二极管或后级功率器件。反激变换器中，漏感尖峰与输入电压和反射电压叠加后可能超出MOS管击穿电压极限。抑制这个尖峰的电路，就是反峰吸收回路。

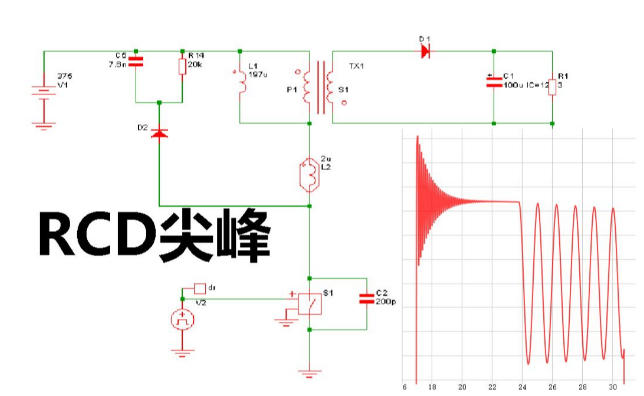

而吸收回路中最核心的“搭档”，是一颗电阻和一颗电容——俗称“阻容”。反峰吸收的拓扑主要有两种：RC吸收和RCD吸收。RC吸收结构最简单——电阻与电容串联后并联在二极管两端。优点是电路简洁、元件少。缺点是吸收效率偏低，电阻会持续消耗变压器输出的方波能量，损耗较大。在AI储能这种对效率敏感的大功率场景中，RC吸收的损耗可能成为不可忽视的短板。RCD吸收在RC的基础上增加了一颗吸收二极管。当MOS管关断时，吸收二极管导通，漏感能量对电容充电；当MOS管导通时，吸收二极管截止，电容通过电阻放电。RCD吸收能把整流管尖峰电压压得更低，合理搭配参数甚至可以完全吸收、几乎看不到尖峰。代价是多了一颗二极管和更复杂的参数调试。
对于AI储能PCS的逆变器输出整流侧，RCD吸收是更稳妥的选择——多一颗二极管换来更高的抑制效率和更低的损耗。但对于次级侧低功率辅助电源或对成本敏感的通道，RC吸收的简洁性仍有价值。吸收回路中的二极管选型是第一道参数门槛。在MOS管关断瞬间，吸收二极管需要快速导通以将漏感能量旁路至电容；而在下一次导通前，二极管必须迅速反向截止，防止电容能量倒灌。若反向恢复时间trr过长，关断瞬间的反向电流会与漏感能量叠加，产生额外的电压尖峰。工程实践中通常采用“逐级收紧”的迭代策略。常规中小功率反激电源（开关频率65kHz-100kHz），工程师先选用快恢复二极管（如FR107G，trr约500ns）进行首轮测试。实测发现，200V反射电压、漏感尖峰约600V的工况下，500ns级的trr仍在关断时刻贡献了约40V的反向恢复尖峰。第二轮迭代升级为超快恢复二极管（trr≤50ns），尖峰电压降低约30V。开关频率提升至500kHz以上时，必须进一步选用trr≤35ns的超快恢复型贴片二极管（如ES1J系列）。平尚科技PAGOODA品牌的ES1J系列贴片超快恢复二极管，反向恢复时间trr典型值35ns，反向耐压600V，正向电流1A，SMA封装适配高密度PCB布局。在AI储能PCS的逆变器输出整流侧，这颗二极管的35ns级trr能有效将二极管反向恢复产生的电压尖峰抑制在安全范围内。电容的“准”：容值不是越大越好，介质不是越便宜越好吸收电容的选型是反峰吸收回路中最容易被低估的环节。常规做法是“先大后小、逐级收缩”。先用100nF/1kV高压电容作为垫底参考，测量电容两端电压波形，初步判断漏感能量规模，然后逐步减小电容值观察尖峰变化。电容值越大，尖峰吸收越彻底，但过大的容值会导致吸收电路无法完全放电，残留电压逐渐累积抬高，反而增加关断应力、降低转换效率。当电容上的电压比反射电压高出5%-10%时，参数设计趋于合理。

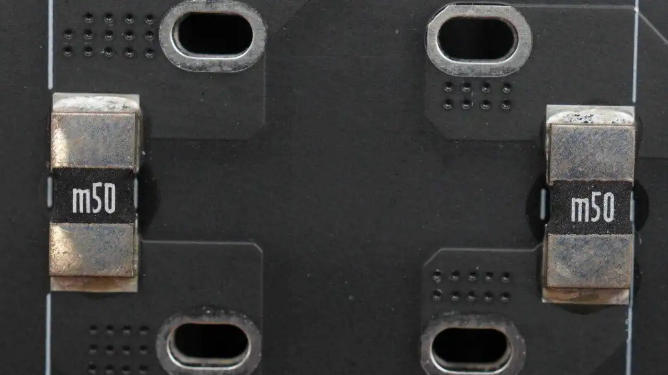

介质材质同样关键。初轮设计常用X7R/X5R高压贴片电容作为吸收电容，但在某些高精度电源中，从轻载跳变至满载时出现了输出电压周期性抖动，伴随轻微音频噪声。排查发现，X7R电容的铁电效应在直流偏压下产生容值衰减，吸收回路实际容值偏离标称值，钳位电压波动传导至反馈环路引发振荡。第二轮迭代将吸收电容更换为C0G（NPO）材质贴片电容后，问题消失。平尚科技PAGOODA品牌的C0G系列高压贴片电容，温度系数低至±30ppm/℃，容值变化率±0.5%，在-55℃至+125℃全温区内容量几乎不随直流偏压变化。在AI储能PCS的RCD吸收回路中，C0G材质确保了吸收电容的实际容值始终等于标称值，钳位电压不随负载跳变而波动。电阻的“扛”：功率裕量决定可靠性吸收电阻负责消耗电容中存储的漏感能量。阻值决定了放电速度——阻值太小，电容放电过快，吸收效果差；阻值太大，能量释放不彻底，残留电压累积。电阻的功率选择同样关键。有工程师在15W反激电源中用两颗1206贴片电阻（每颗额定功率0.25W）并联作为吸收电阻，产品批量出货多年工作正常。但AI储能PCS的功率等级远高于15W——动辄数十千瓦甚至兆瓦级，吸收电阻的功耗可能达到数瓦。在AI储能场景中，电阻功率需按实际功耗的2-3倍降额选型，并优先选用2512及以上大封装贴片电阻或插件电阻，确保长期高温运行不失效。
在华南某AI数据中心配套的储能PCS项目提供了一个完整的验证。该PCS的逆变器输出整流侧采用快恢复二极管（FR107G，trr≈500ns），搭配RCD吸收回路。在满负荷测试中，示波器捕捉到整流二极管两端的反峰电压高达680V，而二极管的额定反向耐压仅为600V——已超出安全边界，随时面临击穿风险。平尚科技的技术团队介入后，采用三级迭代策略对吸收回路进行了系统调配。第一轮将吸收二极管从FR107G升级为ES1J超快恢复贴片二极管（trr=35ns），尖峰电压从680V降至630V。第二轮将吸收电容从X7R材质（100nF/1kV）更换为C0G材质同规格，消除直流偏压下的容值衰减，钳位电压稳定性显著提升。第三轮根据实测功耗重新核算吸收电阻功率，将单颗电阻升级为两颗2512封装大功率贴片电阻并联，确保热裕量充足。
三轮迭代后，整流二极管反峰电压稳定控制在560V以内，较初始值降低了120V，裕量充足。该PCS已连续运行超过3000小时，输出整流级未再出现任何二极管击穿或电压尖峰相关的EMI问题。AI储能逆变器中贴片二极管的反峰吸收，不是“随便焊个RC就能搞定”的事。二极管选多快、电容取多大、用什么介质、电阻扛多少瓦——每一个参数的选择都在影响尖峰抑制效果和整机可靠性。平尚科技这颗ES1J超快恢复贴片二极管与C0G高压贴片电容组成的“阻容搭档”，用35ns的trr守住尖峰的第一道防线，用零偏压衰减的C0G稳住钳位电压的基准，用足额的功率裕量扛住每一次关断的能量冲击——三者配好了，反峰才不会成为逆变器里那颗“定时炸弹”。
