从拆解竞品看门道：某头部AI储能模块为何在桥堆旁排布了7颗薄膜电容？

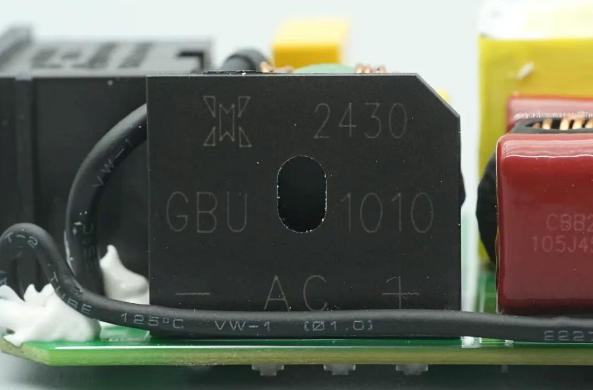

拆开一台头部AI储能PCS的功率模块，目光很容易被那排整齐排列的薄膜电容吸引——紧贴着三相整流桥堆的输出端，7颗薄膜电容并排而立，占据了不小的PCB面积。消费电子设计师看了觉得“浪费空间”，电源老工程师看了却会心一笑：这7颗电容，每一颗都有它非待不可的理由。

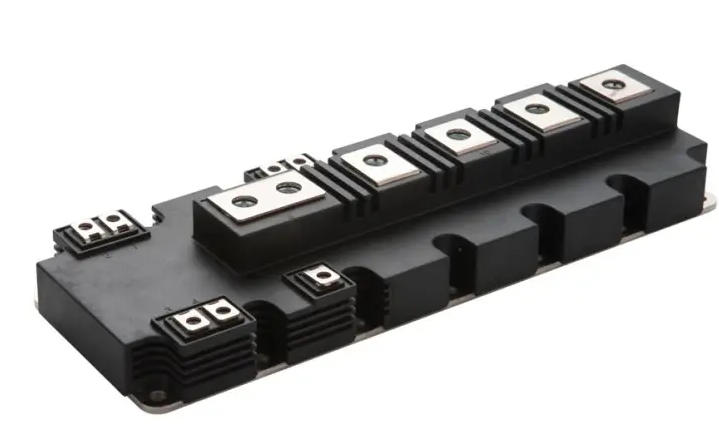

桥堆整流之后，DC-Link要扛住三件事三相交流电经桥堆整流后，输出的不是纯净的直流，而是带有显著纹波的脉动直流。储能PCS的母线允许纹波电压通常在3%至5%以内。如果这个纹波不处理干净，后级IGBT/SiC MOSFET将承受持续的电压应力冲击。DC-Link电容要同时完成三件事：撑住母线电压不塌、吸收开关纹波与尖峰、保护后级功率器件。AI储能PCS的开关频率已从传统的8kHz-20kHz向40kHz甚至更高迈进。频率越高，母线上的纹波电流频率成分越复杂。SPWM调制下，母线纹波电流有效值约为输出相电流有效值的0.4至0.6倍。以一台100kW PCS为例，输出相电流约150A，折合母线纹波电流约70A。这些高频大电流纹波，需要电容以极低的阻抗来吸收。7颗，不是“堆料”，是“分工”7颗薄膜电容并排在桥堆旁，至少承担了三个层次的职能。第一层：DC-Link主滤波。 薄膜电容作为直流支撑电容器，负责吸收整流器输出和负载产生的纹波电流。薄膜电容的ESR和ESL远低于电解电容，不需要靠堆容值来压高频尖峰。在高压大功率场景中，单颗薄膜电容的容值通常有限——以100kW/800V PCS为例，所需最小容值约35μF，工程上常取2至3颗60μF并联得到120μF。7颗并联的总容值可能在100μF至200μF之间，足以覆盖母线纹波电流的需求。薄膜电容的低ESR特性使高频纹波电流能够被快速吸收，而不是累积在功率模块上反复冲击。第二层：IGBT关断尖峰吸收。 储能系统里的母线电压通常在600V到1500V之间，IGBT每次开关动作，母线寄生电感和模块内部杂散电感都会产生关断浪涌。吸收回路的作用，就是在IGBT关断瞬间提供一个低阻抗通路，把尖峰能量收掉。如果吸收电容失效或不足，关断浪涌电压会反复击穿IGBT。薄膜电容的金属化聚丙烯膜具备自愈特性，适合IGBT吸收回路应用。薄膜电容与IGBT模块并联，用于吸收其高频开关操作产生的高压峰值。第三层：局部母线吸收与EMI抑制。 除了主DC-Link滤波和IGBT吸收，薄膜电容还承担着局部直流母线吸收的职能。桥堆到IGBT模块之间的母排存在杂散电感，开关瞬态会在母排上产生额外的电压尖峰。紧贴桥堆布置的薄膜电容可以在尖峰产生的源头就近吸收，而不是等尖峰传播到IGBT模块端再处理。同时，作为三相交流输入滤波器，部分薄膜电容也承担着抑制电磁干扰的角色。
为什么是7颗，不是1颗大的？既然总容值一样，为什么不用1颗大容量的薄膜电容替代7颗小容量的？核心原因有两个。一是纹波电流分摊。 单颗薄膜电容的纹波电流承受能力有限。以100kW PCS为例，母线纹波电流约70A。如果单颗电容的纹波电流能力为40A，显然不够用。多颗并联后，纹波电流在各电容之间分摊，单颗电容的应力大幅降低。二是热分散。 7颗电容分散布局，热量从7个点分别散发，而不是集中在1颗电容上。集中发热会导致局部温升过高，加速电容老化。平尚科技在高压采样电路中的实测数据提供了一个参考：桥堆整流管的反向恢复时间（trr）与薄膜电容的自谐振频率（SRF）的匹配度，直接决定共模噪声抑制效果。在平尚科技的桥堆-薄膜电容三级防护架构中，薄膜电容负责吸收纳秒级尖峰（SRF＞10MHz），可将瞬态过压抑制在0.3μs内。7颗薄膜电容的并联布局，确保了在宽频段范围内均有足够低的阻抗来吸收不同频率的纹波和尖峰——高频段靠低ESL，中频段靠低ESR，低频段靠足够的容值。从拆解到设计：7颗背后的工程逻辑某头部AI储能模块在桥堆旁排布7颗薄膜电容，不是“用料过剩”，而是高压大功率场景下的工程必然。一颗负责DC-Link主滤波，几颗分摊纹波电流，几颗紧贴IGBT做吸收，再留几颗做局部母线的EMI抑制——每一颗都有明确的职能分工。多颗并联带来的均流、散热和频段覆盖优势，是单颗大电容无法实现的。
平尚科技桥堆-薄膜电容协同方案在高压采样与储能PCS应用中积累了系统的设计经验——从桥堆trr与薄膜电容SRF的匹配，到多颗并联的均流布局，再到吸收回路的引线电感控制。桥堆旁这7颗薄膜电容，守住的不是“用了多少颗”的数字，而是AI储能PCS从整流到逆变全链路中每一次开关动作都能被稳稳吸收的那条底线——电容排好了，尖峰才不会变成炸机的导火索。
