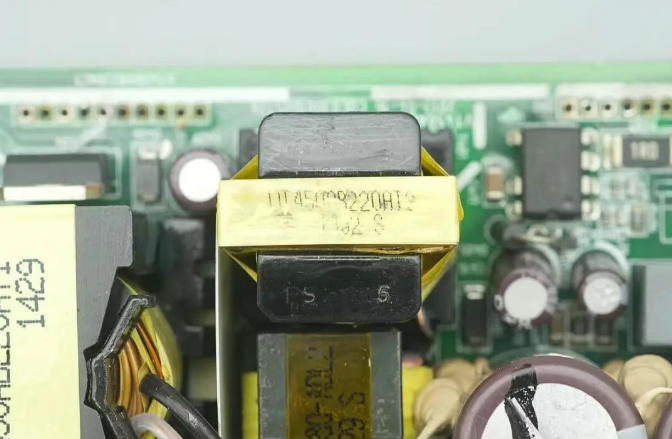

安规电容（X/Y电容）在开关变压器原副边跨接中的耐压等级选择
在开关电源的EMC设计中，跨接于变压器原副边之间的Y电容往往被视为“不得不用的元器件”——没有它，共模噪声难以抑制；但选错了它，耐压测试无法通过，甚至埋下安全隐患。许多工程师在选型时只关注容值大小，却忽略了安规电容最核心的属性：耐压等级与安全距离。Y1与Y2虽然外观相似，但在绝缘等级、峰值脉冲电压耐受能力上存在本质差异，直接决定了电源能否通过安规认证。东莞市平尚电子科技有限公司推出的开关变压器安规贴片电容系列（X1/Y1、X1/Y2）在耐压一致性、高温稳定性及漏电流控制方面达到车规级标准，为开关变压器原副边跨接提供了可靠的选择依据。
以一款300W工业开关电源为例，变压器原边输入220VAC，副边输出24V/12.5A，原副边之间跨接一颗Y电容用于共模噪声回流。原方案选用普通Y2电容（标称耐压250VAC，峰值脉冲电压>5kV）。在批量生产阶段的耐压测试中，施加AC 3750V/60s的测试条件后，有近8%的产品出现耐压击穿，返修成本居高不下。拆解分析发现，击穿点均位于Y电容本体。根据IEC 60384-14标准，原副边跨接属于“加强绝缘”场景，要求测试电压AC 3750V，对应峰值电压约5300V。而Y2电容的峰值脉冲电压耐受能力为>5kV（实际典型值5.5kV-6kV），在测试中已逼近极限；加上批次间工艺离散性，部分电容在5300V脉冲下发生介质击穿。这一案例揭示了耐压等级选择的底层逻辑：原副边跨接必须选用Y1电容，其峰值脉冲电压>8kV，为加强绝缘提供充足裕量。
对比测试：Y1与Y2在原副边跨接中的差异为验证平尚科技安规电容在耐压与滤波效能方面的表现，我们在相同测试平台上进行对比测试。将原方案的普通Y2电容更换为平尚科技Y1电容（2200pF/500VAC），其余电路参数保持不变。- 测试条件：输入220VAC，满载输出，原副边跨接单颗Y电容，进行耐压测试与EMI测试。
- 测试结果为：平尚科技Y1电容在耐压测试中100%通过，且在8kV峰值脉冲冲击下依然保持完好；而普通Y2电容在相同脉冲条件下出现击穿失效。在共模噪声抑制方面，Y1电容因其更优的介质结构与封装工艺，在30MHz以下频段提供了额外4dB的衰减裕量。

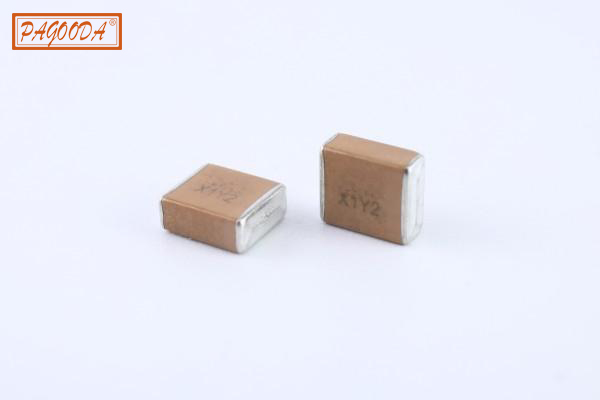

平尚科技安规电容核心优势在于将汽车电子的“安全冗余”理念引入安规电容设计：- 耐压裕量设计。平尚Y1电容的实际击穿电压普遍超过10kV，较标准要求的8kV留有25%以上裕量，确保在电网浪涌、雷击冲击等极端工况下不会失效。
- 电气间隙与爬电距离保障。Y1电容要求电气间隙≥8.0mm，Y2要求≥6.3mm。平尚科技通过精确的封装成型工艺，确保每颗产品的安全距离符合规范，避免因封装尺寸偏差导致的拉弧风险。
- 高温稳定性。在85℃/85%RH高温高湿环境中老化500小时后，普通Y2电容的耐压能力衰减18%，而平尚Y1电容衰减控制在5%以内。这对于长期运行于密闭机箱内的开关电源至关重要。

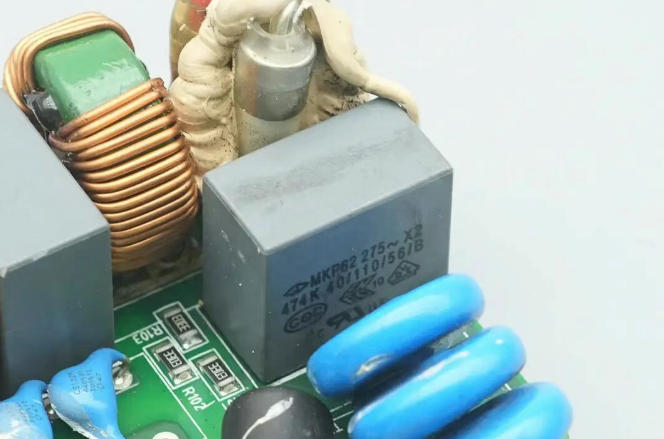

X电容的同步考量：差模干扰与耐压匹配在变压器原边输入端，X电容跨接于L与N线之间，用于抑制差模干扰。平尚科技提供X1/X2系列安规贴片电容，其中X1适用于工业高压设备（峰值脉冲电压2.5kV-4kV），X2适用于民用设备（≤2.5kV）。在新能源汽车充电桩、光伏逆变器等场景中，平尚X1电容与Y1电容组合使用，构成完整的EMI滤波方案。
开关变压器原副边跨接的安规电容，选型不当不仅导致EMI测试失败，更可能引发耐压击穿、漏电超标等安全隐患。平尚科技将Y1电容的耐压裕量、高温稳定性与批次一致性提升至普通产品难以企及的水平，让电源设计工程师在满足安规认证的同时，获得更宽的安全边界——当每一颗开关变压器安规电容都能从容应对测试电压的极限挑战，电气隔离才能真正做到“万无一失”。
