Y电容选型：安规电容的漏电流限值与绝缘要求
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-04-01
Y电容选型：安规电容的漏电流限值与绝缘要求
在开关电源的EMC设计中，跨接于变压器原边交流输入端与大地（PE）之间的Y电容，扮演着不可或缺的角色。它为核心共模噪声提供了一条低阻抗的回流路径，防止干扰通过寄生电容向外辐射。然而，这颗小小的电容器却承载着双重使命：既要为高频噪声“开路”，又要在工频电压下保持“断路”。当漏电流限值与绝缘要求交织在一起，Y电容选型便成为一项必须在安全规范与滤波效能之间精准权衡的工程决策。东莞市平尚电子科技有限公司深耕安规电容应用领域多年，在通用Y电容的选型指导与工程适配方面积累了丰富经验，为变压器原边对地应用提供务实可靠的解决方案。

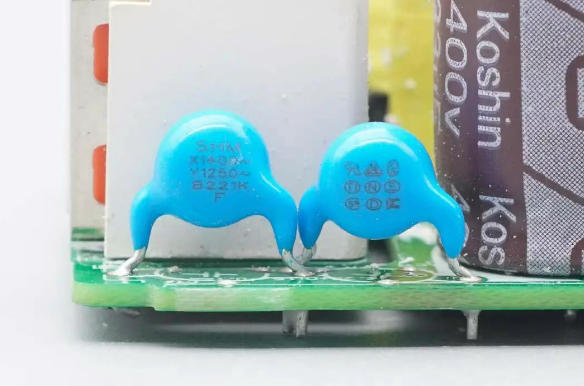

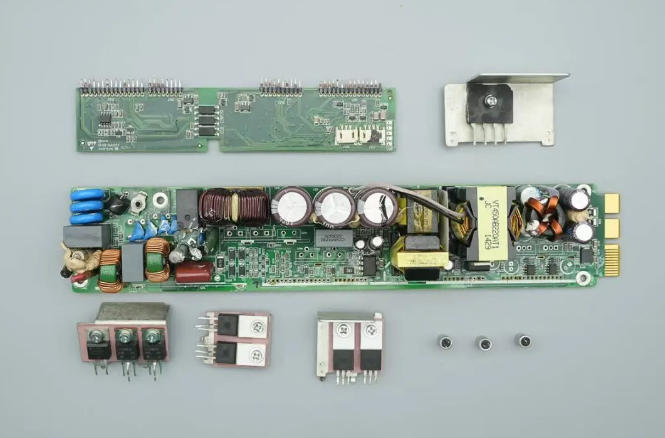

Y电容的原边对地应用在典型的开关电源输入级，交流电经EMI滤波器、整流桥后进入变压器原边。共模噪声主要由开关管的高频开关动作产生，通过变压器寄生电容耦合至副边，或通过散热器、PCB寄生电容耦合至机壳大地。Y电容跨接于L/N线与PE之间，与共模电感协同构成低通滤波器，将共模噪声旁路回源端。这一应用场景对Y电容提出了严苛要求：它必须承受长期的工频电压叠加高频脉冲，同时确保在单一故障条件下不会引发触电风险。因此，安规标准（IEC 60384-14、GB/T 6346.14）对Y电容的绝缘等级、耐压能力和漏电流做出了强制性规定。漏电流限值漏电流是Y电容选型的首要约束。在变压器原边对地应用中，漏电流主要由Y电容的容值决定，对于220V/50Hz电网，每100pF容值约产生6.9μA漏电流。不同产品类别对漏电流的限值差异显著：- 医疗设备（IEC 60601-1）：对地漏电流≤0.5mA（正常状态），部分设备要求≤0.1mA
- 信息技术设备（GB 4943）：对地漏电流≤3.5mA
- 家用电器（GB 4706）：对地漏电流≤0.75mA或≤3.5mA（依设备类型）
以一款医疗级开关电源为例，其变压器原边对地Y电容容值上限由漏电流限值倒推：0.5mA÷(220V×2π×50Hz)≈7200pF。这意味着任何单颗Y电容或并联组合的总容值不得超过7200pF，否则将突破安全红线。在实际工程中，设计者通常按限值的70%-80%选取，为批次离散性和高温工况下的漏电流漂移预留裕量。

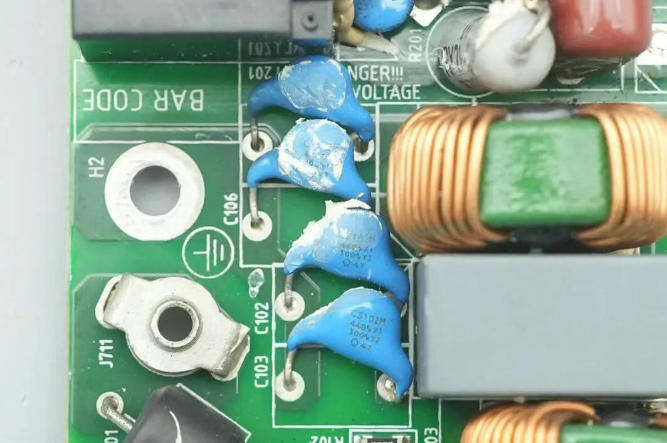

绝缘等级：Y1与Y2的定位差异Y电容根据绝缘等级和耐压能力分为Y1、Y2、Y3等类别。在原边对大地（PE）的应用中，绝缘等级的判断取决于设备类型与安装位置：- Y1电容：适用于双重绝缘或加强绝缘场景，额定电压≤500VAC，峰值脉冲电压耐受≥8kV。当变压器原边对地之间需要满足加强绝缘要求时（如医疗设备、工业设备），必须选用Y1电容。
- Y2电容：适用于基本绝缘或附加绝缘场景，额定电压≤300VAC，峰值脉冲电压耐受≥5kV。在普通家用电器、信息技术设备中，原边对地通常选用Y2电容，前提是该路径仅涉及基本绝缘。
在实际工程中，许多设计者为降低成本选用Y2电容用于加强绝缘场景，导致耐压测试中出现击穿隐患。正确做法是：如果原边对地路径在安全隔离屏障中承担双重绝缘职能，必须选用Y1电容。在确定绝缘等级与漏电流限值后，Y电容选型还需关注以下参数：- 耐压：Y电容的额定电压应不低于电网标称电压的1.5倍。对于220VAC电网，Y2电容选300VAC以上，Y1电容选500VAC以上。实际应用中还需考虑电网波动（可达264VAC）和浪涌冲击，留足裕量。
- 容值：在漏电流限值内，容值越大，共模滤波效果越好。对于150kHz-30MHz频段的共模噪声，单颗2200pF-4700pF是常见选择。若容值不足，可通过并联方式增加总容值，但需确保并联后总漏电流不超标。
- 温度特性：Y电容采用陶瓷介质，容值随温度变化。X7R材质在-55℃至125℃范围内容值变化±15%，而Y5V材质变化可达-80%以上。在户外或工业环境中，应优先选用X7R或NP0材质的Y电容，避免低温下滤波失效、高温下漏电流飙升。
医疗电源的Y电容选型以某10kW医疗级直流充电模块为例，变压器原边输入三相380VAC，对地需满足加强绝缘要求，漏电流限值≤0.5mA。平尚科技为其提供选型建议：选用三颗Y1电容（2200pF/500VAC）分别跨接于L1、L2、L3线与PE之间。计算单颗漏电流约0.16mA，三颗并联总漏电流0.48mA，贴近但未超过限值。实测共模噪声在150kHz-10MHz频段衰减31dB，一次性通过医疗EMC测试。若将Y1降级为Y2，则耐压测试中AC 3750V/60s通过率仅为86%，且8kV脉冲冲击下出现个别击穿。这一案例印证了绝缘等级选择的决定性意义。变压器Y电容选型，没有“万能公式”，只有基于漏电流限值、绝缘等级、应用场景的精准匹配。平尚科技凭借对安规标准的深刻理解与丰富的工程适配经验，为国内电源厂商提供从参数计算到选型落地的完整支持——让每一颗Y电容都成为安全防线上最可靠的节点，而非系统风险的潜在入口。当漏电流被精准控制、绝缘等级被严格执行，变压器原边的电磁噪声才能真正实现“有效滤除、安全归地”。
