跳线电阻作用大不大？
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-08-24
跳线电阻作用大不大？
跳线电阻，在工程师圈子里更常见的名字是“零欧姆电阻”或“0Ω电阻”。在电路原理图上，它的符号就是一根导线；在PCB上，它长得和普通贴片电阻一模一样，只是丝印标着“0”或“000”。很多人第一次见到它时都会困惑：“既然是0欧，直接用导线不行吗？为什么非要装一颗电阻？”
答案是：0Ω电阻不是导线，它是一个功能元件。0Ω不是真的0Ω——它是有“阻值”的跳线电阻的阻值并非真正的零欧姆。零欧姆电阻器并不是真正的电阻值为零。电阻厂家对0Ω贴片电阻有三个精度等级——F档（≤10mΩ）、G档（≤20mΩ）、J档（≤50mΩ）。正是这几十毫欧的“微小阻值”，赋予了跳线电阻导线不具备的功能。作用一：替代飞线与跳线，实现自动化生产在PCB设计中，当布线走不通时——尤其是在单层板上，线路密集时走线很难——可以连接一个0Ω电阻，就可以跳过前面的导线。传统做法是用一根飞线或跳线跨接——但这需要手工焊接，增加成本和出错率。而使用0Ω电阻跨接，可以用自动贴片机完成，既美观又方便。如果某段线路不用，直接不贴该电阻即可，不影响外观。对于AI储能这类需要高密度、高一致性SMT生产的PCBA来说，跳线电阻的自动化兼容优势是导线无法替代的。作用二：高频EMI抑制——空置跳线是天线，0Ω电阻不是空置跳线在高频时相当于天线，会产生或接收电磁干扰。而0Ω电阻虽然阻值极小，但在高频信号下有一定的阻抗，可以起到衰减、隔离、匹配等作用。用0Ω电阻取代跳线，不仅防止了天线式高频干扰，还极大提高了PCB布线灵活性。在AI储能PCS这种高频开关环境中，用0Ω电阻替代跳线，是从源头抑制EMI的廉价而有效的手段。作用三：单点接地与混合电路隔离在数字和模拟等混合电路中，往往要求两个地分开，并且单点连接。可以用一个0Ω的电阻来连接这两个地，而不是直接连在一起。这样做的好处是地线被分成了两个网络，在大面积铺铜等处理时更加方便。在AI储能BMS中，数字地（MCU、通信）和模拟地（采样、放大）之间的单点连接，0Ω电阻是最简洁、最可靠的实现方式。作用四：调试、配置与低成本熔丝- 调试与测试：想测某部分电路的耗电流时，可以去掉0Ω电阻，接上电流表，方便测耗电流。在匹配电路参数不确定时，先用0Ω电阻代替，实际调试确定参数后再换成具体数值的元件。
- 配置电路：通过安装不同位置的0Ω电阻，可以更改电路的功能或设置地址。产品上不应出现跳线和拨码开关——用户会乱动设置，应用0Ω电阻代替跳线焊在板子上，减少维护费用。
- 低成本熔丝：由于PCB走线的熔断电流较大，短路过流时很难熔断。而0Ω电阻电流承受能力较弱（如0805封装额定电流2A、最大过负荷电流5A），过流时优先熔断，从而将电路断开，防止更大事故。

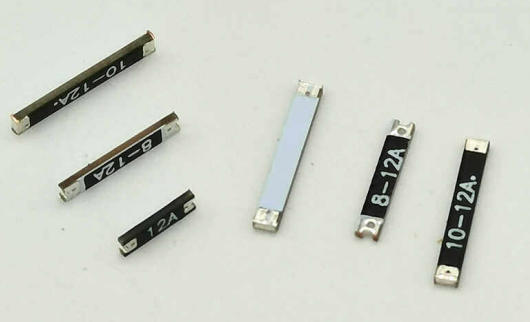

贴片跳线 vs 0Ω电阻：大电流场景的选型分化跳线电阻家族内部有一个重要的分化。贴片跳线本质是金属导体，采用纯铜材质，典型导通电阻＜50mΩ；而现代0Ω电阻实际阻值已能做到≤10mΩ，部分高端型号甚至达到5mΩ以下。两者封装尺寸都涵盖0201至2512全系列。但低阻值不等于高电流。最新行业测试数据显示，1210封装的贴片跳线可持续承载15A电流，而同级0Ω电阻仅能承载8A。差了一倍。在AI储能的大电流路径（如电池簇投切、PCS供电母线）中，贴片跳线的电流承载优势是决定性的。
平尚科技的跳线电阻产品东莞市平尚电子科技有限公司旗下PAGOODA品牌提供全系列跳线电阻产品。封装覆盖0201、0402、0603、0805、1206等全尺寸。功率范围1/32W至3W，阻值0.01Ω至10MΩ。精度等级覆盖T=±0.01%、A2=±0.02%、A5=±0.05%、B=±0.1%。

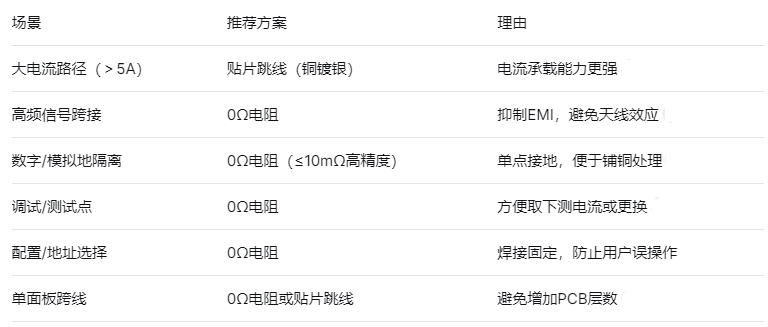

平尚科技的跳线电阻具备体积小、重量轻、使用寿命长、高频特性优良、电性能稳定可靠等特点，适配再流焊与波峰焊，与自动贴装设备匹配。平尚科技还拥有ISO 9001认证。选型速查
跳线电阻的作用大不大？大。它不是导线，却比导线更“聪明”——它用一颗自动化贴装的元件，替代了手工焊接的飞线、解决了高频EMI的天线效应、承载了大电流的物理连接、实现了单点接地的电气隔离。在AI储能PCBA的高密度、高可靠、高自动化要求下，这颗“不是电阻的电阻”正在成为PCB设计中最不可或缺的配角之一。平尚科技这颗从0201到2512全封装的跳线电阻，守住的不是某一个电路的导通，而是整块PCB从设计到量产全流程的效率与可靠性——布不通的线用它跨，调不完的参数用它配，测不准的电流用它断。一颗几分钱的跳线电阻，省下的是几天的PCB改版和几个月的EMC整改。
