贴片晶振负载电容微调对AI储能PCS同步时钟抖动的改善幅度

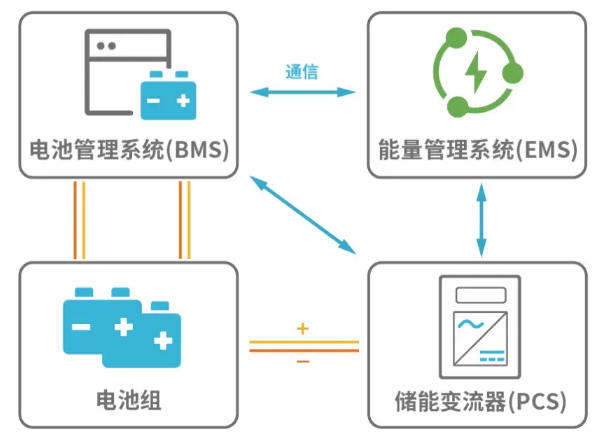

AI储能PCS的同步时钟抖动，正在从“设计余量”变成“硬性门槛”。BMS与PCS之间的CAN通信、多台PCS之间的并网同步、边缘网关与电网调度中心的时间对齐——这些场景对时钟抖动的容忍度，已经从纳秒级收窄到皮秒级。一颗标称±20ppm的贴片晶振，在负载电容匹配不良时，实际频率偏差可能翻倍；而频率偏差的直接后果，就是时钟抖动增大、通信误码率上升、并网同步精度下降。

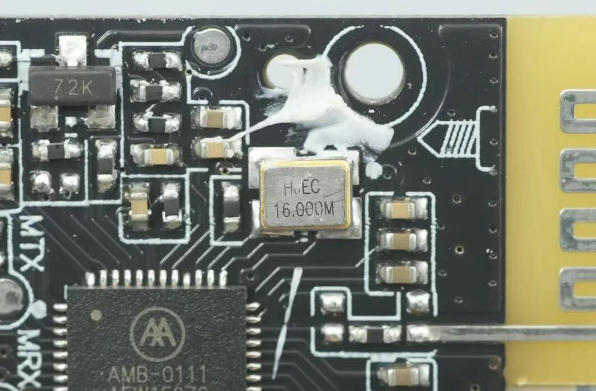

负载电容：晶振频率的“微调旋钮”无源贴片晶振本身不振荡，它的实际工作频率由外部负载电容与芯片内部振荡电路共同决定。晶振规格书标注的标称频率，是在特定负载电容值下测得的。当实际电路的等效负载电容偏离这个标称值时，振荡频率就会发生偏移。Microchip给出了量化计算的公式：dFL = 2000 × C1 × dCL / (C0 + C_L)²。其中C1为动态电容（典型值8fF），C0为并联电容（典型值2.5pF），C_L为标称负载电容（典型值12pF）。以一个具体案例计算：晶振针对C_L=12pF校准，但PCB中多了1pF寄生电容，产生的频率误差为 dFL = 2000 × 8 × 1 / (2.5 + 12)² ≈ 76ppm。1pF的寄生电容，就引入了76ppm的频率偏差——这个数字已经超过了工业级晶振全温区漂移的规格上限。行业测试数据给出了更直观的警示：一个±10ppm的无源晶振，若负载电容偏差5pF，可能额外引入±20ppm的频率偏移，使总偏差远超规格。在AI储能PCS的同步时钟场景中，这意味着——晶振标称精度再高，负载电容匹配不好，实际抖动照样超标。

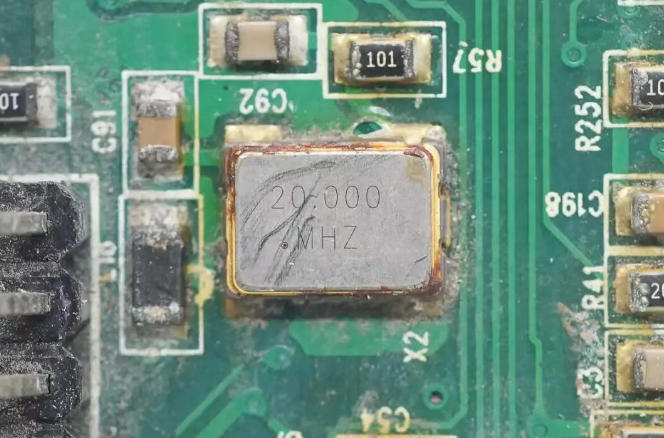

频率偏差如何转化为时钟抖动？频率偏差和时钟抖动是两个不同的概念，但它们在物理上紧密耦合。频率偏差是时钟信号的“长期漂移”——晶振实际振荡频率与标称频率之间的差值，以ppm衡量。时钟抖动是信号的“短期不稳定”——每个时钟周期的边沿相对于理想位置的随机偏移，以ps或fs衡量。负载电容不匹配导致的频率偏差，直接后果是PCS的时钟基准偏离电网频率的同步窗口。以PCS并网同步为例，储能PCS需要跟踪电网频率（50Hz/60Hz）并保持相位同步。如果本地时钟的频偏达到±20ppm，在50Hz工频下一个周波（20ms）内累积的相位误差约为0.36°。看似很小，但当多台PCS并联运行时，各台PCS的时钟频偏方向不一致，相位差会在并网点叠加，导致环流增大、功率分配失衡。更隐蔽的是，负载电容不匹配还会影响振荡电路的Q值和负阻裕量。较小的负载电容可能改善起振裕量，但会增加频率对寄生电容的敏感性。这意味着——电容微调不是“越小越好”或“越大越好”，而是在起振裕量和频率稳定性之间寻找精确的平衡点。微调改善的量化数据：从±20ppm到±5ppm平尚科技在AI储能PCS的时钟电路优化中，给出了负载电容微调改善幅度的可量化数据。平尚科技的负载电容采用C0G介质材料，在-55℃至125℃温度范围内的容量变化率控制在±3ppm/℃以内。通过精确计算并匹配负载电容值，可将晶振的频率偏差从±20ppm降低到±5ppm以内。在5G基站的时钟同步单元中，这种精密的匹配设计使时钟相位误差控制在±15纳秒以内。在AI储能PCS的并网同步场景中，±5ppm的频偏意味着——在50Hz工频下，一个周波内的相位误差从0.36°收窄至0.09°，并网同步精度提升4倍。平尚科技的贴片晶振通过改进振荡电路设计，在100Hz偏移处的相位噪声可达-125dBc/Hz，低相位抖动（典型值≤500ps）意味着时钟信号纯净，减少AI系统时序干扰。平尚24MHz有源晶振配合22pF±0.1pF的NP0电容，可将相位噪声优化至-158dBc/Hz@1kHz，比常规方案提升8dB。
负载电容匹配的工程准则AI储能PCS的贴片晶振负载电容微调，核心不是“调大”或“调小”，而是精确匹配。- 准则一：杂散电容必须实测，不能估算。 PCB走线、芯片引脚、焊盘带来的杂散电容Cs通常在3pF至5pF之间，但具体数值取决于PCB布局。设计时先用公式CL=(Cg×Cd)/(Cg+Cd)+Cs反推所需的外接电容值，而非直接套用晶振的标称负载电容。平尚科技建议在PCB打样后，用LCR表实测晶振引脚之间的等效电容，再计算外接电容值。
- 准则二：外接电容精度不低于±0.5pF。 负载电容匹配要求误差控制在±5%以内。对于12pF的标称负载电容，±5%意味着±0.6pF——必须选用±0.25pF或±0.5pF高精度电容。平尚科技的负载电容采用C0G介质，在-55℃至125℃温度范围内的容量变化率控制在±3ppm/℃以内。
- 准则三：量产前必须做频率验证。 用频率计或频谱仪测量晶振的实际输出频率，确认偏差在晶振规格书的频差范围内。如果偏差超标，调整外接电容值重新匹配。平尚科技建议在AI储能PCS的样机阶段完成这项工作，量产后按批次抽检频率偏差。
贴片晶振负载电容的微调，对AI储能PCS同步时钟抖动的改善幅度是可量化、可复现的——从±20ppm到±5ppm的频率偏差收窄，从0.36°到0.09°的相位误差压缩，从通信丢帧到零误码的可靠性跃升。这些改善不来自“换一颗更贵的晶振”，而来自对负载电容匹配公式的精确计算和对PCB杂散电容的实测校准。平尚科技这张从3225封装25MHz晶振到C0G负载电容的产品矩阵，用±5ppm频率精度和≤500ps相位抖动，守住的不是一颗晶振的参数达标，而是AI储能PCS在并网同步中“相位对得准、环流压得住、通信不丢帧”的那条时钟底线——电容微调对了，时钟抖动才能真正降下来。
