桥堆+贴片三极管组成的AI储能同步整流预驱，能否省掉专用驱动IC？
AI储能PCS的辅助电源和DC-DC变换器，正在被一个成本问题反复拷问：同步整流MOS管的预驱，到底需不需要那颗专用驱动IC？
专用驱动IC的功能很明确——将MCU的低压PWM信号转换为足够驱动MOS管栅极的高电流脉冲，同时管理死区时间、防止直通、提供过流保护。一颗半桥预驱IC的单价从几元到几十元不等，在AI储能PCS的辅助电源中，预驱通道的数量可能多达数路。当AI储能行业从“不计成本”转向“逐分降本”时，专用驱动IC成了BOM表上一颗“看起来可以省掉”的器件。
问题是，省掉它，用什么替代？
专用驱动IC的“不可替代性”在哪里？
专用驱动IC的核心价值在于三个功能：电平转换、电流放大和死区管理。电平转换解决的是MCU的3.3V或5V逻辑电平与MOS管栅极驱动电压（通常10V至15V）之间的匹配。电流放大解决的是MOS管栅极电容在开关瞬间需要数百毫安甚至数安培的充放电电流。死区管理解决的是半桥上下管的直通问题——如果上下管同时导通，母线电压直接短路，瞬间炸管。分立方案要替代专用IC，必须同时解决这三个问题。
桥堆的角色：不只是整流
在“桥堆+三极管”的架构中，桥堆的功能远不止“整流”。

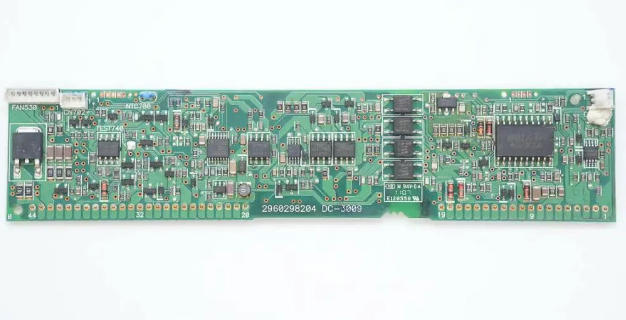

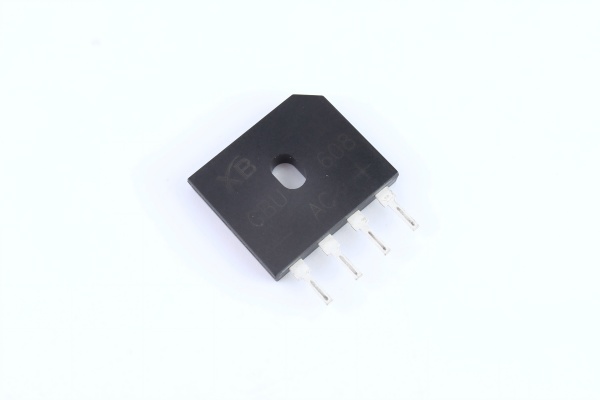

在AI储能PCS的辅助电源中，桥堆首先完成交流到直流的整流。但更重要的是，桥堆的交流输入端天然提供了一个隔离的“浮动”参考点。当桥堆用于自举电路时，其输出端的负端可以连接到半桥的开关节点（VS脚），为高侧MOS管的栅极驱动提供一个相对于开关节点浮动的电源轨。这正是专用预驱IC内部自举电路的工作原理——只不过专用IC把自举二极管和电容集成在了芯片内部，而分立方案用桥堆中的一颗二极管和外部电容来实现。平尚科技贴片桥堆产品线覆盖MBF、ABS、DIP等多种封装，正向电流0.5A至10A，反向耐压可达1000V，正向压降典型值0.95V至1.1V。在辅助电源的自举电路中，桥堆中的一颗二极管配合一颗电容即可完成高侧驱动电源的“泵升”功能。
三极管图腾柱：驱动能力的“放大器”

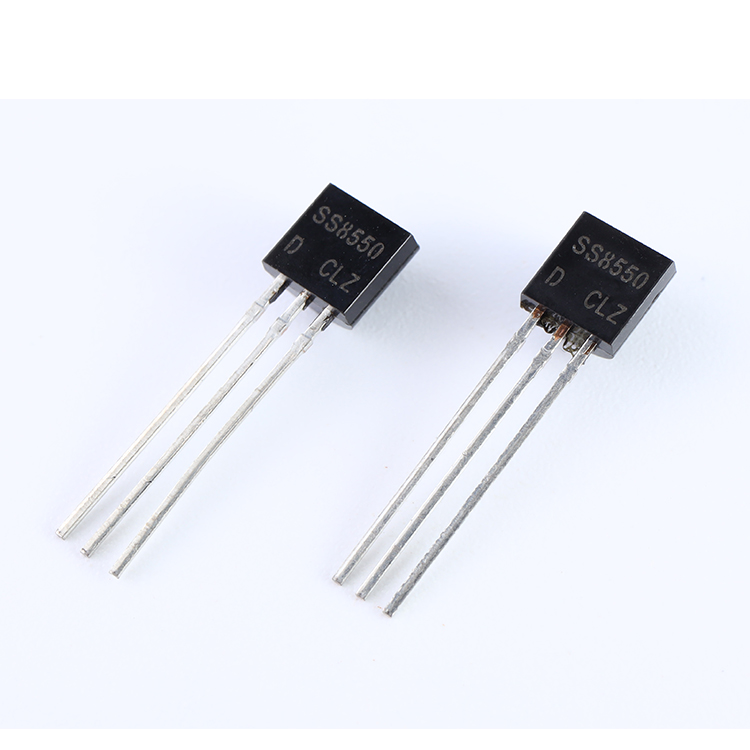

解决了电平转换和自举电源之后，剩下的问题是电流放大。MOS管的栅极本质上是一个电容（Ciss），在开关瞬间需要大电流充放电。以一颗典型的600V/10A SiC MOSFET为例，其Ciss约1000pF，栅极驱动电压从-4V切换到+15V，需要的峰值电流取决于开关速度。如果要求在50ns内完成开关，所需峰值电流约为 I = C × ΔV / Δt = 1000pF × 19V / 50ns = 380mA。MCU的GPIO通常只能提供几十毫安的驱动电流，远不足以直接驱动MOS管栅极。这正是三极管图腾柱的用武之地。图腾柱由一对互补三极管（NPN+PNP）构成，基极相连作为输入端，发射极相连作为输出端。NPN管的集电极接正电源，PNP管的集电极接地。当输入为高电平时，NPN导通，输出被拉向正电源，对MOS管栅极充电；当输入为低电平时，PNP导通，输出被拉向地，对MOS管栅极放电。图腾柱的电流放大倍数由三极管的β值决定——一颗β=100的三极管可以将基极的10mA驱动电流放大到1A的发射极输出电流。在一份三极管同步整流驱动专利中，电路采用“射极跟随器放大+图腾柱再次放大”的两级架构推动MOS管，替代了同步整流芯片IC。三极管Q2和Q3的基极相连构成功放电路的输入端，发射极相连构成功放电路的输出端连接MOS管栅极，结构简单、成本低廉。
专用驱动IC最难以被分立方案替代的功能，是死区管理。半桥的上下管之间必须留出足够的死区时间，确保一个管子完全关断之后另一个才开通。专用IC内部集成了精密的死区时间发生电路，死区时间通常在数十纳秒到数百纳秒之间可调。分立方案要实现同等的死区精度，需要在MCU端用软件定时器生成互补PWM信号，并在硬件端用RC延迟网络对上下管的驱动信号进行额外的延时匹配。RC延迟的精度受温度、电容容差和电阻容差的影响较大——在-40℃至+85℃的储能机柜温度范围内，RC时间常数的漂移可能达到±20%以上。这意味着，分立方案在死区控制上的精度裕量必须留得比专用IC更大。更大的死区时间带来的是效率损失——死区期间，MOS管的体二极管导通，产生额外的导通损耗。在AI储能PCS的辅助电源中，死区时间每增加50ns，满载效率可能下降0.3至0.5个百分点。将分立方案与专用IC放在同一张参数表上对比，能力边界就清晰了。- 驱动电流能力：专用IC（如IR2110）的峰值输出电流可达2A，足以驱动大栅极电荷的MOS管。分立图腾柱的峰值电流受三极管β值和基极驱动电流限制——以S8050（β=120至400）为例，基极驱动10mA，发射极输出可达1.2A至4A。对于中等功率的同步整流MOS管（栅极电荷≤50nC），分立方案的驱动能力完全够用。对于大功率SiC MOSFET（栅极电荷≥200nC），专用IC的2A驱动能力仍有余量。
- 死区精度：专用IC死区时间精度通常在±10%以内。分立RC延迟网络的精度在常温下约±15%至±20%，在全温区范围内可能恶化到±30%。这是分立方案最大的短板。
- 保护功能：专用IC集成欠压锁定（UVLO）、过流保护（DESAT）、故障反馈等功能。分立方案需要额外的比较器和逻辑电路来实现同等保护，增加了器件数量和PCB面积。
- 成本：一颗半桥预驱IC的单价约2至5元（国产）至10至30元（进口）。分立方案中，一对图腾柱三极管（S8050+S8550）的成本不足0.3元，加上桥堆中的一颗二极管和自举电容，单路预驱的分立BOM成本约0.5至0.8元。分立方案的成本优势在5至10倍之间。TI在其电源设计小贴士中明确指出，价值约0.04美元的分立器件可以将驱动器IC成本降低10倍。
桥堆+三极管的分立预驱方案，在AI储能场景中并非“万能替代”，其适用边界由三个条件划定。条件一：开关频率不宜过高。 分立RC延迟网络的死区精度在100kHz以下尚可接受，当开关频率超过200kHz时，死区时间的绝对偏差（数十纳秒）占开关周期的比例显著上升，效率损失加剧。AI储能PCS的辅助电源开关频率通常在65kHz至150kHz之间，落在分立方案的舒适区内。条件二：MOS管栅极电荷不宜过大。 分立图腾柱的驱动电流能力（1A至4A）足以覆盖栅极电荷50nC以下的中小功率MOS管。对于栅极电荷超过100nC的大功率SiC MOSFET，专用IC的2A以上驱动能力和精确的死区控制仍然是更稳妥的选择。条件三：保护功能可由MCU软件层补充。 分立方案缺失的UVLO和过流保护，可以通过MCU的ADC采样和软件逻辑来补偿——采样辅助电源的输出电压判断欠压，采样MOS管源极电阻的压降判断过流。软件保护响应时间虽然比硬件保护慢（微秒级 vs 纳秒级），但在辅助电源的非安全关键路径中，这个响应速度是可以接受的。平尚科技的方案适配在“桥堆+三极管”的分立预驱方案中，平尚科技的产品线覆盖了从桥堆到三极管的全链路。平尚科技PAGOODA品牌的贴片桥堆（PS-BR系列，正向电流0.5A至10A，反向耐压600V至1000V）在辅助电源的自举电路中承担整流和隔离功能。其贴片三极管产品线（S8050/S8550互补对管，SOT-23封装，集电极电流1.5A，耗散功率1W，特征频率100MHz）构成图腾柱驱动级。在华南某AI数据中心配套的储能项目中，辅助电源的同步整流预驱电路从专用IC方案切换为“桥堆+三极管”分立方案，单路预驱的BOM成本从3.2元降至0.6元，降幅81%。切换后，辅助电源在65kHz开关频率下连续运行超过3000小时，死区时间稳定在120ns±15ns，满载效率维持在88%以上。
桥堆+贴片三极管组成的同步整流预驱，在AI储能辅助电源的中低功率、中低开关频率场景中，可以替代专用驱动IC。桥堆提供自举电源的浮动参考点，三极管图腾柱提供栅极驱动的电流放大能力，MCU软件层补充保护功能——三者组合，构成了一个成本仅为专用IC方案五分之一的分立替代路径。代价是死区精度从专用IC的±10%放宽到±20%，保护响应从纳秒级降到微秒级。对于辅助电源这种非安全关键、开关频率不高的场景，这些代价是可以接受的。对于主功率变换级的大功率SiC MOSFET驱动，专用IC的精确死区控制和硬件保护仍然是更稳妥的选择。分立方案的价值不在于“全面替代”，而在于“在合适的位置用合适的方式”——辅助电源的预驱，就是那个“合适的位置”。
