7月AI储能电芯容量升至500Ah+，贴片电感在均衡电路中的感值选取新规

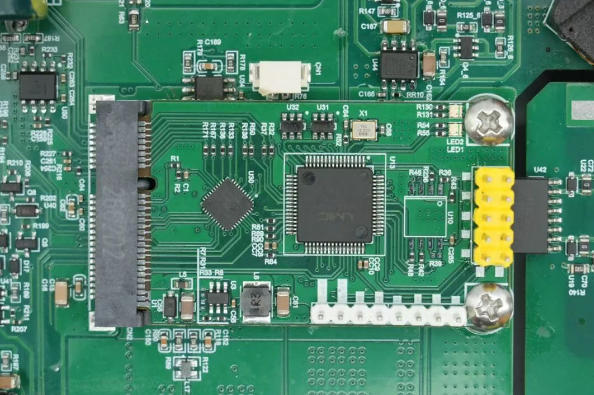

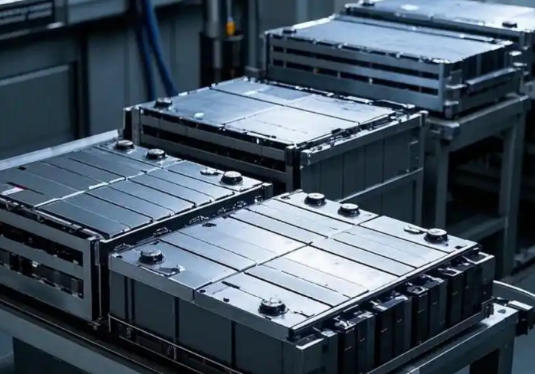

2026年7月，AI储能电芯的容量规格正在从314Ah向500Ah+快速跃迁。大电芯带来的不只是系统集成度的提升，还有一个被低估的连锁反应——主动均衡电路的电流等级和感值选取逻辑，正在被重新定义。500Ah+电芯的单体容量比314Ah高出约60%，意味着同样一组串联电池簇，单颗电芯在充放电过程中可能累积的不均衡电量更大。被动均衡的几十毫安级放电电流已经“杯水车薪”，主动均衡的均衡电流从传统的1A至2A向3A至5A升级。均衡电流上去了，承担能量存储与转移的贴片电感，其感值选取的物理约束也随之改变。
感值选取的物理公式：纹波电流与均衡能力的“跷跷板”Buck-Boost主动均衡电路中，贴片电感在开关管导通时存储能量、关断时释放能量。电感感值L决定了纹波电流的大小：ΔI = V × D / (L × f_sw)，其中V为电芯电压，D为占空比，f_sw为开关频率。这个公式揭示了一个直接的权衡：感值越小，纹波电流越大，电感的饱和电流要求越高；感值越大，纹波越小，但电感的直流电阻（DCR）通常也越大，均衡电流流过时的导通损耗随之上升。在500Ah+电芯的3A至5A均衡电流场景中，DCR每增加10mΩ，单路均衡的导通损耗就增加I²R = 9至25mW——多路均衡叠加后，这个损耗不容忽视。传统314Ah电芯的均衡电路，感值通常选在10μH至22μH区间，饱和电流3A至5A，DCR控制在50mΩ以内。当均衡电流提升到5A时，同样的感值下纹波电流会成比例放大，电感的饱和裕量被压缩。感值选取的新规，核心是在“纹波可控”和“饱和裕量充足”之间找到新的平衡点。
新规下的感值迁移：从10μH-22μH向4.7μH-10μH下探在500Ah+电芯的均衡电路中，感值选取正在向更低的区间迁移。原因有两个。- 第一，饱和电流的优先级上升。 均衡电流从2A提升到5A，电感的Isat必须相应提升。在相同封装尺寸下，感值越低，磁芯的饱和电流越高。以PAGOODA品牌平尚科技的合金磁粉芯一体成型电感为例，4.7μH感值在7.3×7.3mm封装下可实现饱和电流8A以上，而22μH同封装下的饱和电流通常只有3A至4A。对于5A均衡电流叠加30%纹波的峰值需求（约6.5A），4.7μH至10μH的感值区间提供了更充足的饱和裕量。
- 第二，开关频率的提升抵消了纹波增大。 感值降低导致纹波电流增大，但均衡电路的控制芯片正在向更高的开关频率迁移。当开关频率从100kHz提升到300kHz时，同样的感值下纹波电流降低为原来的三分之一。4.7μH感值在300kHz开关频率下的纹波电流，与22μH感值在100kHz下的纹波电流相当。感值降了，但频率升了，纹波并没有失控。

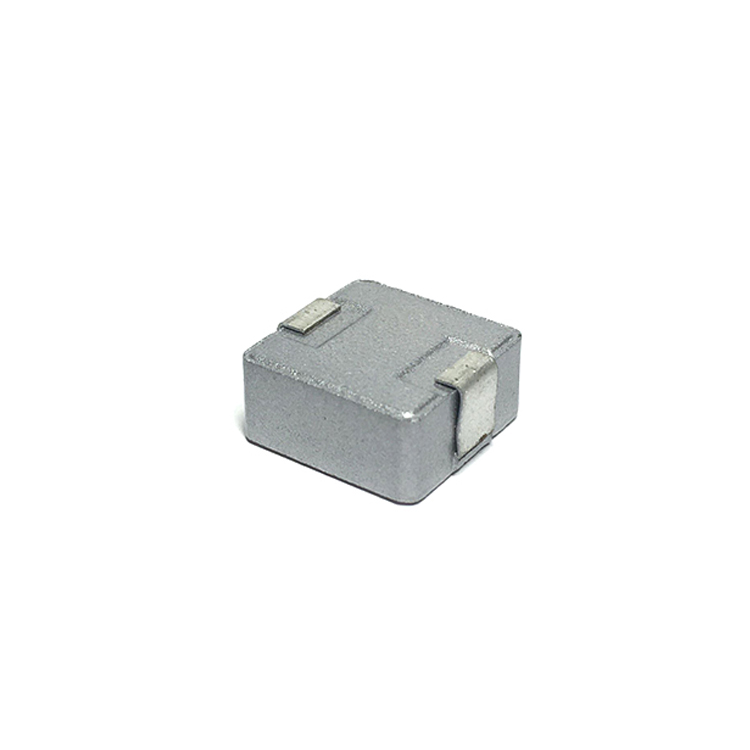

平尚科技的合金磁粉芯贴片电感在4.7μH至10μH区间内覆盖了3A至8A的饱和电流范围，DCR控制在15mΩ至35mΩ之间。合金粉芯的软饱和特性意味着——即使均衡电流的瞬态峰值短暂超过Isat，电感量也只是缓慢下降而非瞬间崩塌，为均衡控制芯片的过流保护留出了响应窗口。
平尚科技提供了10μH合金磁粉芯电感替代方案（Isat=7A，DCR=22mΩ），配合均衡控制芯片的开关频率从100kHz提升至250kHz。改版后，纹波电流控制在均衡电流的25%以内，电感峰值电流稳定在5A以下，饱和裕量充足。均衡效率恢复至88%，电感表面温度降至68℃。该方案已在该项目的后续批次中批量应用。500Ah+电芯的均衡电路，感值选取不再是一张“10μH至22μH”的通用选型表能覆盖的。均衡电流上去了，饱和电流的优先级就压过了感值本身；开关频率上去了，低感值带来的纹波增大就被抵消了。平尚科技这张从4.7μH到10μH、饱和电流覆盖3A至8A的合金磁粉芯贴片电感产品线，守住的不是某一颗电感的感值参数，而是AI储能BMS在500Ah+大电芯时代“均衡电流推得上去、电感不饱和、效率不掉下来”的那条设计底线——感值选对了，大电芯的不均衡电量才均衡得动。
