贴片三极管达林顿结构在AI储能继电器驱动中的饱和压降与热设计
AI储能BMS的继电器驱动，正在被达林顿结构的一个“物理代价”反复拷问——用高增益换来的，是更高的饱和压降和更集中的热量。

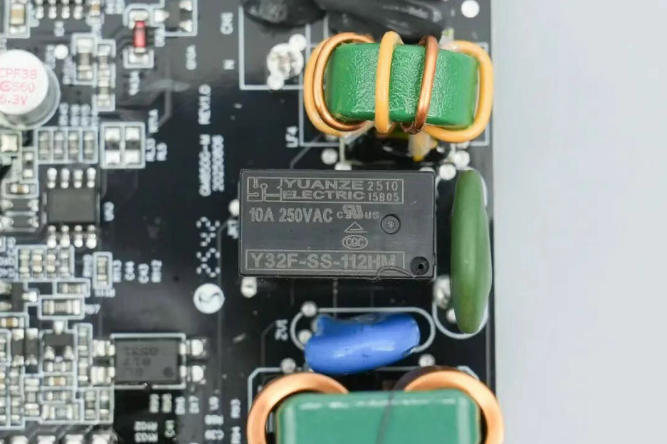

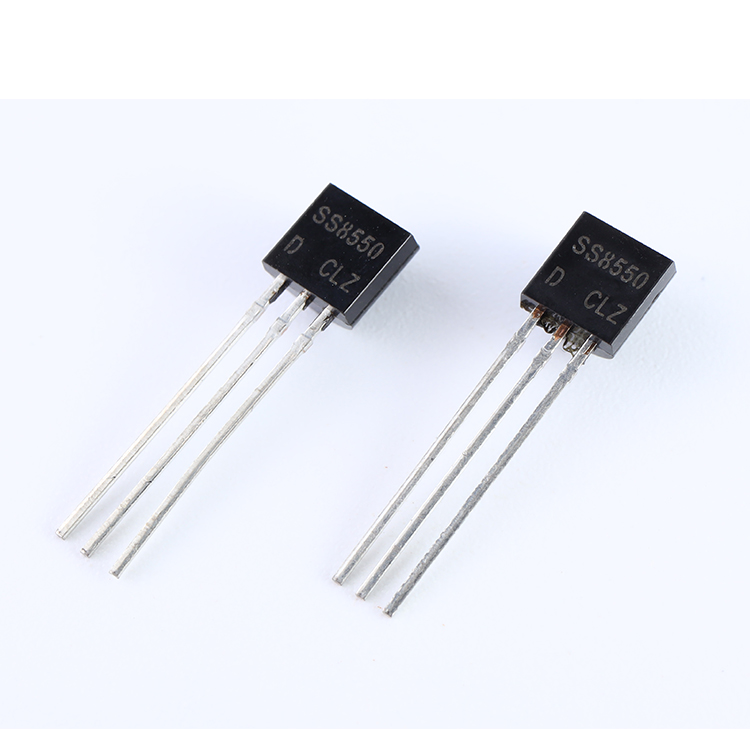

储能BMS的继电器驱动需要MCU的毫安级GPIO信号直接推动数百毫安级的线圈电流。单颗普通BJT的β值通常在100至300之间，一颗S8050在集电极电流500mA时，β值可能已经跌到100以下，基极需要5mA以上的驱动电流——对于低功耗BMS的GPIO来说，这个负担并不轻松。达林顿结构将两颗三极管的发射极与基极串联，总电流增益是两者β的乘积。以MMBT6427为例，hFE在Ic=100mA时可达20,000以上。毫安级的基极电流，就能撬动安培级的集电极电流——这是达林顿在继电器驱动中不可替代的价值。但这份高增益的代价，写在饱和压降的公式里。
饱和压降的“叠加”：1.2V从哪来？达林顿结构的集电极-发射极饱和压降 VCE(sat)，是两颗三极管压降的叠加。第一颗管子的发射极就是第二颗管子的基极，第二颗管子要进入饱和，其基极-发射极结必须有足够的正偏压。因此，VCE(sat) ≈ VCE1(sat) + VBE2(on)。VBE2(on)本身就贡献了约0.7V至0.8V，叠加第一颗管子的饱和压降后，达林顿的总VCE(sat)通常落在0.9V至1.6V区间。MMBT6427的数据手册标注VCE(sat)最大1.2V（Ic=50mA，Ib=0.5mA）。PS2703达林顿阵列在Io=350mA时的VCE(sat)典型值1.3V，最大1.6V。大电流功率达林顿的VCE(sat)会进一步膨胀——在Ic=4A时，VCE(sat)可达2.0V甚至更高。VCE(sat)从0.2V（普通BJT）变成1.2V，意味着什么？以AI储能BMS中常见的继电器驱动工况为例。一颗12V继电器线圈的电阻约400Ω，吸合电流约30mA。达林顿在30mA集电极电流下的VCE(sat)按1.2V估算。继电器线圈两端的实际电压为12V - 1.2V = 10.8V，比理想情况低了10%。更关键的是达林顿自身的功耗：P_loss = VCE(sat) × Ic + VBE × Ib。30mA电流下，VCE(sat)项的功耗为36mW，VBE项（假设VBE≈1.4V，Ib≈3μA）约4μW，可以忽略。总功耗约36mW。对于SOT-23封装的MMBT6427，RθJA约357°C/W。36mW的功耗带来的结温温升约12.9℃。在25℃环境下，结温约38℃——安全。但AI储能BMS的机柜内部温度在夏季可达65℃甚至更高，此时结温将升至78℃，仍然在150℃的Tj(max)以内。但如果驱动的是更大电流的继电器或接触器，情况就完全不同了。以一颗吸合电流200mA、线圈电阻60Ω的继电器为例。达林顿的VCE(sat)在200mA下可能仍为1.2V至1.3V。功耗P = 1.2V × 0.2A = 240mW。在65℃机柜环境中，357°C/W的热阻带来的温升为85.7℃，结温达到150.7℃——已经触及Tj(max)的边界。如果封装的热阻稍差，或VCE(sat)因批次离散偏高，热失控的风险就从“边界”变成了“越界”。
达林顿在继电器驱动中的热设计，核心不是“降VCE(sat)”（这是结构决定的，降不了），而是把热量从芯片内部导出去。SOT-23封装的RθJA约357°C/W，适合驱动电流在100mA以下的轻载继电器。当继电器线圈电流超过150mA时，SOT-23的热阻已经不足以把结温压在安全范围内。此时需要升级到SOT-223封装。TIP112在SOT-223封装下的耗散功率覆盖6W至40W（取决于具体封装和散热条件），RθJA远低于SOT-23的357°C/W。对于200mA以上的继电器驱动，SOT-223封装的达林顿管是更稳妥的选择。PCB布局同样参与热设计。SOT-23封装下方的大面积敷铜，可以通过引脚将热量传导到PCB铜箔上，相当于在RθJA的357°C/W之外并联了一条“PCB散热通道”。平尚科技在贴片三极管的工程实践中建议，达林顿管的集电极引脚焊盘面积应尽量扩大，并在焊盘下方布置导热过孔连接到内层或底层铜箔。对于多路继电器驱动的场景，达林顿阵列（如ULN2003/ULN2803）将多颗达林顿集成在单一封装内，共用散热焊盘，热阻的分散效应优于多颗分立SOT-23。达林顿结构在AI储能继电器驱动中的价值，是用“两颗管子的压降”换取“万倍级的电流增益”——毫安级的GPIO信号可以推动安培级的线圈电流，这是普通BJT做不到的。但这份增益的代价是VCE(sat)从0.2V膨胀到1.2V，功耗和温升被成倍放大。在SOT-23封装的357°C/W热阻面前，30mA的继电器驱动是安全的，200mA的继电器驱动就逼近了热边界。平尚科技这张从MMBT6427到SOT-223功率达林顿的贴片三极管产品线，守住的不是一颗管子的饱和压降指标，而是AI储能BMS在65℃机柜中“每一路继电器都能可靠吸合、每一颗达林顿都不越热边界”的那条设计底线——增益拿到了，热也得算清楚。
