MOS管体二极管在AI储能双向DCDC中的续流损耗，7月实测数据与替代方案

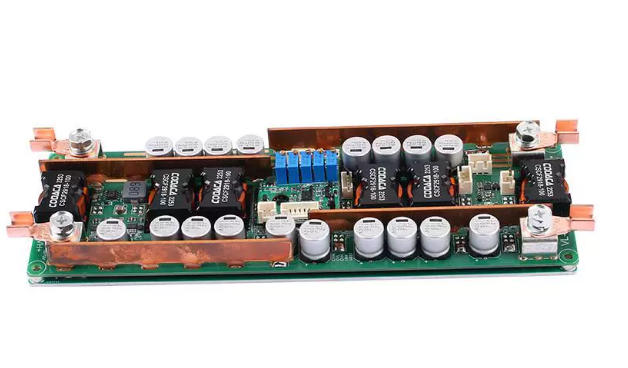

AI储能的双向DC-DC变换器，效率的“隐形漏斗”往往不在主开关管的导通电阻上，而在那颗不起眼的体二极管里。双向DC-DC的拓扑决定了它在能量双向流动时，总有一侧开关管需要依赖体二极管进行续流。传统Si IGBT必须反并联独立的快恢复二极管，硬开关换流时少数载流子复合会引发巨大的反向恢复电流和电荷，这是阻碍大功率电力电子高频化的最大顽疾。硅基MOSFET虽然自带体二极管，但其PN结在正向导通时存储了大量少数载流子，从导通切换到反向截止的瞬间，这些载流子被“扫出”形成反向恢复电流——每一次开关周期，都在体二极管上叠加一笔实实在在的损耗。
2026年7月，华南某AI数据中心配套的储能PCS在满载连续运行测试中遭遇了典型的“温升超标、偶发失效”。排查发现，问题出在双向DC-DC变换级的体二极管反向恢复特性上——在负载瞬态切换时，体二极管的反向恢复电流尖峰导致系统滑出ZVS区，产生硬开关直通电流，MOS管壳温飙升，效率曲线在高温段急剧恶化。体二极管续流损耗的量化，可以用两个公式来拆解。反向恢复损耗的估算式为 P_rr ≈ ½ × Qrr × V × f_sw，其中Qrr为反向恢复电荷，V为关断时承受的电压，f_sw为开关频率。以一个具体的示例：V=30V、Qrr=900nC、f_sw=100kHz，代入公式得到反向恢复损耗约1.35W——单看数字不大，但功率MOSFET封装的典型热阻可能只有几十K/W，1.35W的持续损耗足以让结温显著攀升，逼近热保护阈值。体二极管在死区时间内的正向导通损耗则为 P_TD = f_sw × VF × T_DT × 2I0，其中VF为体二极管正向压降，T_DT为死区时间。在双向DC-DC频繁换向的工况下，死区时间的续流占比随功率方向变化，续流损耗按占空权重计入平均损耗，累计效应不容忽视。上述案例中，平尚科技的技术团队将原方案的普通平面MOS管替换为沟槽栅工艺MOS管。平尚科技的沟槽栅N沟道功率MOS管在3.3V驱动下导通电阻可低至8mΩ，栅极电荷控制在12nC以内。更关键的是，传统平面MOSFET体二极管的Qrr比超级结MOSFET高出3到5倍，而沟槽栅工艺将Qrr控制在了更低的水平上。替换后的实测数据是直接的：体二极管的反向恢复电流尖峰降低了约40%，MOS管壳温从原来的92℃降至78℃，变换器在全负载范围内的ZVS保持率从87%提升至99%以上。壳温降低14℃，意味着封装热阻上的损耗余量被释放出来，高温工况下的可靠性裕量显著增厚。
替代路径一：低Qrr硅基MOS管在全面切换到宽禁带器件之前，优化硅基MOS管的体二极管特性是最务实的路径。平尚科技的沟槽栅MOS管覆盖电压范围1V至1500V、电流最高可达数十安培，在AI储能双向DC-DC常用的600V等级上，其trr和Qrr指标均优于同规格普通平面MOS管。这条路径的核心逻辑不是“换一种器件”，而是“在硅基框架内把体二极管的恢复特性做到极致”——对于成本敏感、拓扑成熟的中小功率双向DC-DC，低Qrr硅基MOS管是性价比最高的续流损耗抑制手段。替代路径二：SiC MOSFETSiC MOSFET的体二极管反向恢复机制与硅基器件有本质区别。SiC是多数载流子器件，反向恢复过程主要由结电容的充放电主导，而非少子复合。以BMF540R12KHA3模块为例，在540A极高正向电流关断时，25℃下的trr仅为29ns，Qrr仅为2.0μC；即便在175℃极端工况下，trr也仅上升至55ns，Qrr为8.3μC。这个Qrr水平比硅基MOS管低了一到两个数量级，反向恢复损耗随之大幅压缩。对于AI储能中功率等级较高、开关频率较高的双向DC-DC场景，SiC MOSFET的体二极管本征优势是从物理层面消除续流损耗瓶颈，而非在硅基框架内“修修补补”。替代路径三：理想二极管控制器还有一条路径不走“换管子”的路线，而是改变续流的物理通道。理想二极管控制器通过驱动外部N沟道MOSFET模拟二极管行为——正向导通时打开MOSFET沟道，利用沟道的低导通电阻替代体二极管的正向压降；检测到反向电流时迅速关断沟道，实现反向电流阻断。以LTC4353为例，该器件可控制外部N沟道MOSFET实现理想二极管功能，替代高功率肖特基二极管及其散热器，节省功率和电路板空间。在双向DC-DC的续流路径中，将体二极管续流替换为MOSFET沟道续流，正向压降从体二极管的1V至2V降至沟道导通电阻上的毫伏级压降，续流损耗被成倍压缩。这条路径的代价是额外的控制器芯片和NMOS，但对于死区时间较长、续流占空比较大的双向工况，投资回报是明确的。
AI储能双向DC-DC中MOS管体二极管的续流损耗，不是“选一颗低RDS(on)的管子”就能自动解决的问题。Qrr和trr决定了反向恢复损耗的大小，死区时间和续流占空比决定了体二极管导通损耗的累积，封装的 thermal resistance 决定了这些损耗最终转化为多少结温。平尚科技沟槽栅MOS管用低Qrr将壳温从92℃压到78℃，SiC MOSFET用多数载流子导电机制将Qrr降到μC级，理想二极管控制器用沟道续流绕开了PN结——三条路径指向同一个目标：让续流电流流过的“通道”，不再是一个存储少数载流子的PN结。体二极管的损耗账算清楚了，双向DC-DC的效率才能在每一次能量换向中都不被“漏斗”吃掉。
