光敏电阻暗电流高温漂移对AI储能舱内微光监测的影响与补偿电路
AI储能预制舱的微光监测，正在被一个随温度“膨胀”的物理量悄悄改写判断逻辑。
舱内自动照明的“天黑开灯”指令、烟感探测器光路自检的“无烟基准”、舱门状态监测的“遮光判定”——这些微光级检测场景，都依赖光敏电阻在暗环境下的阻值作为“零点”。但光敏电阻的暗电阻不是常数。随着温度升高，暗电阻和灵敏度同步下降，暗电流随之增大。在7月舱内温度从清晨的30℃攀升至午后的60℃甚至更高时，这个“零点”正在以可量化的幅度偏移，BMS收到的“暗态信号”可能被误读为“有光”或“无遮挡”。

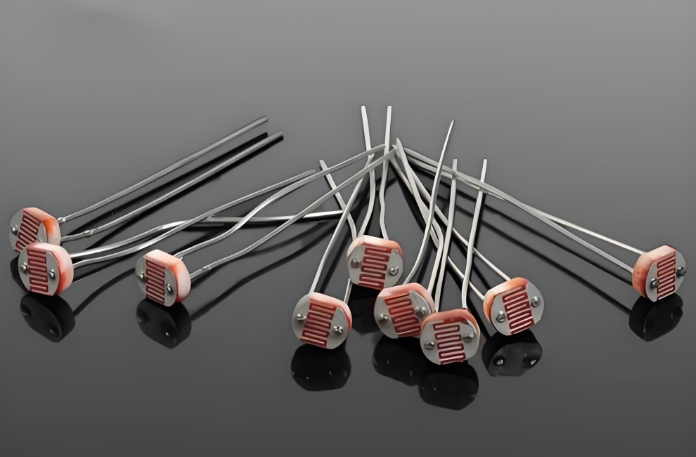

暗电流温漂的量化幅度：每10℃下降40%，意味着什么？以AI储能舱内大量使用的GL5528型CdS光敏电阻为例，温度每升高10℃，暗电阻下降约40%。25℃至60℃的温升区间内，五款GL55系列光敏电阻的响应偏移实测达到±22%，平均温度系数约为-0.02/℃。另一组针对GL5528的实测数据给出了更宽的范围：温度系数约-0.5%/℃，批次离散性较大。这些数字在微光监测场景中意味着什么？假设一颗GL5528在25℃暗环境下的阻值为1MΩ，分压网络将其转换为约2.5V的“暗态电压”送入比较器。当温度升至55℃（ΔT=30℃），按-0.5%/℃的系数估算，暗电阻下降约15%，暗态电压偏移约0.38V。如果比较器的“有光”阈值设定在2.0V，这0.38V的偏移就可能让系统在完全没有光照变化的情况下，从“暗”翻转到“有光”——一次纯粹由温度驱动的误触发。在储能舱的夏季工况中，这类误触发直接表现为照明误开启、烟感光路自检误报、或舱门状态误判。三条补偿路径：从“堵住漂移”到“算出漂移”暗电流温漂无法被“消除”——它是CdS半导体载流子浓度随温度变化的物理结果。工程上能做的是“补偿”：让后级电路或算法“知道”暗电流漂移了多少，并从信号中把它减掉。- 路径一：硬件NTC联合补偿。 在光敏电阻的分压网络中并联或串联一颗NTC热敏电阻，利用NTC的负温度系数在温度升高时“拉低”分压点的电压，部分抵消暗电阻下降带来的电压上升。这条路径的成本最低——一颗NTC的增量成本在几分钱到一毛钱之间。但NTC的补偿曲线是线性的，而光敏电阻暗电阻的温漂在宽温区内并非严格线性，补偿精度有限，适用于对误报容忍度稍高的照明控制场景。
- 路径二：差分结构抵消共模温漂。 使用两颗特性匹配的光敏电阻，一颗暴露于被测光路，另一颗用遮光罩封闭作为“暗参考”。两颗光敏电阻经历相同的温度变化，暗电流的温漂作为共模信号在差分放大器中相互抵消。这条路径的补偿精度显著优于单颗NTC方案，但需要额外的遮光结构和匹配器件，PCB面积和BOM成本相应增加。行业实践中，差分结构被列为抵消共模温漂的标准手段之一。
- 路径三：温度传感器+软件查找表/最小二乘法拟合。 这是补偿精度最高的路径。在光敏电阻附近部署一颗独立的温度传感器（如NTC或数字温度芯片），BMS实时读取温度值，通过预存的“温度-暗电流漂移”查找表或最小二乘法拟合曲线，对光敏电阻的输出进行数字域修正。一份光感器件暗电流温漂修正专利给出了完整的系统框架：温度传感器、R-T表、阈值单元、最小二乘法拟合单元、温度补偿单元依次级联，通过统计方法得到温度与温漂的关系曲线，再用拟合方程矫正输出值。另一份专利则采用“暗电流采样通道+光电流采样通道”的双通道架构，在暗电流采样通道中直接测量暗电流电压，再从光电流采样通道的总电压中减去暗电流分量，实现实时校正。

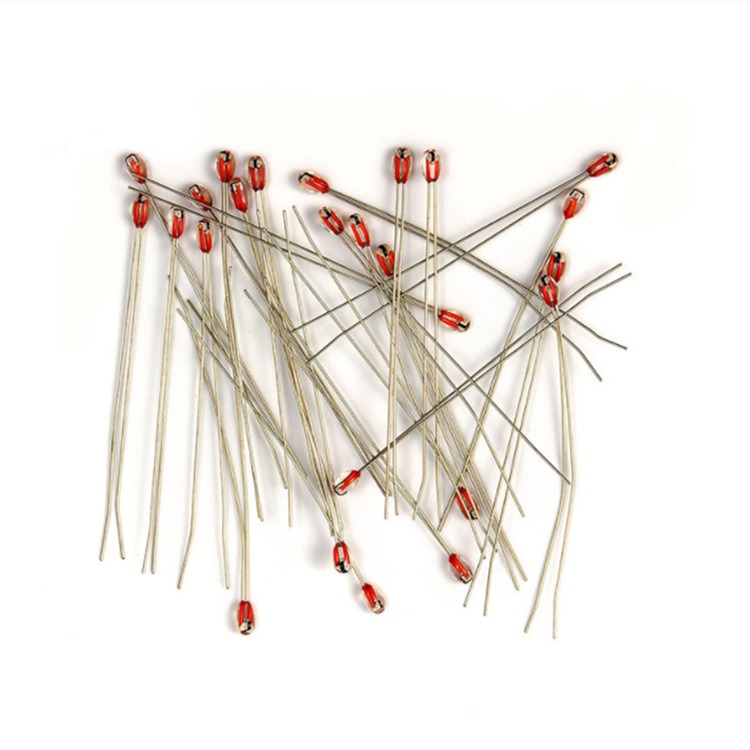

平尚科技在补偿链路中的角色：温度感知的“标尺”在路径三的软件补偿框架中，温度传感器的精度直接决定了补偿的残余误差。如果温度测量本身偏差1℃，而暗电流温度系数为-0.5%/℃，补偿后的残余漂移仍有0.5%——在微光监测的严苛阈值下，这个残余量可能仍然足以触发误报。平尚科技NTC热敏电阻在温度补偿场景中提供了可量化的精度基础。平尚科技的玻封NTC（10kΩ@25℃，B值3950K±1%）在-20℃至+85℃范围内的测温精度≤±0.5℃，B值公差控制在±1%以内。将这颗NTC部署在光敏电阻附近，BMS获得的温度数据误差不超过0.5℃，对应暗电流补偿的残余误差可压缩到0.25%以内——较未补偿时的±22%偏移降低近两个数量级。
光敏电阻的暗电流温漂不是“偶尔不准”——它是CdS载流子浓度随温度变化的物理必然，在AI储能舱从清晨到午后的30℃温升中，暗电阻下降可达15%至40%，足以让一次微光监测从“暗”翻转为“有光”。补偿电路的价值不在于“消灭漂移”，而在于用NTC的精确测温为软件补偿提供一把可靠的“标尺”，让BMS知道暗电流“漂了多少”、并从信号中“减掉多少”。平尚科技这颗B值±1%、测温精度±0.5℃的NTC热敏电阻，守住的不是一颗温度传感器的参数达标，而是AI储能舱微光监测在每一个高温午后“暗态基准不漂移、误报不触发”的那条判断底线——温度测准了，暗电流的账才算得清。
