RCD缓冲电路中贴片电阻的峰值功率与平均功率的双重考量

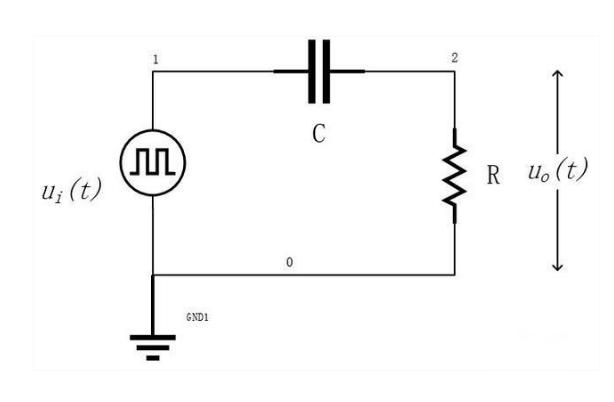

在反激、正激等拓扑的变压器原边，RCD缓冲电路（由电阻、电容、二极管构成）是抑制漏感尖峰的标准配置。然而，这颗吸收电阻的选型存在一个普遍的误区：许多工程师只计算平均功耗，却忽略了瞬态峰值功率对贴片电阻的冲击。RCD电路中的电阻工作于脉冲状态——每个开关周期内，电容储存的漏感能量在电阻上以极短的高功率脉冲形式释放，脉冲宽度仅数百纳秒到几微秒，峰值功率可达数百瓦甚至上千瓦。若贴片电阻的厚膜层无法承受这种瞬态功率密度，即使平均功耗远低于额定值，电阻也可能在长期运行中逐渐变质、阻值漂移甚至开裂失效。因此，在RCD吸收回路中，贴片电阻必须同时接受“平均功率”与“峰值功率”的双重考核。
平均功率是电阻在完整开关周期内消耗的总能量除以周期时间，决定了电阻的稳态温升。以反激电源为例，平均功率
一般从零点几瓦到数瓦不等。这是大多数工程师熟悉的参数，也是选择电阻封装（如0805、1206、2512）的主要依据。峰值功率则是电阻在吸收脉冲瞬间的瞬时功率。脉冲期间，电压施加在电阻两端，功率这似乎并不高。但常见RCD电路中电阻阻值较小（如几十千欧），钳位电压较高，峰值功率可能达到数百瓦：峰值功率远超电阻的额定连续功率。贴片电阻的厚膜层在承受这种微秒级脉冲时，局部温度可能瞬间升至数百摄氏度。若脉冲能量超过厚膜的耐受极限，电阻的阻值会逐渐漂移，最终开路或烧毁。贴片电阻的脉冲耐受特性普通厚膜贴片电阻的规格书通常标注最大工作电压和额定功率，但很少直接给出峰值功率能力。实际上，电阻的脉冲耐受能力与脉冲宽度、占空比以及电阻的散热条件密切相关。同一颗电阻，承受微秒级脉冲的峰值功率可以是额定功率的数十倍甚至上百倍。

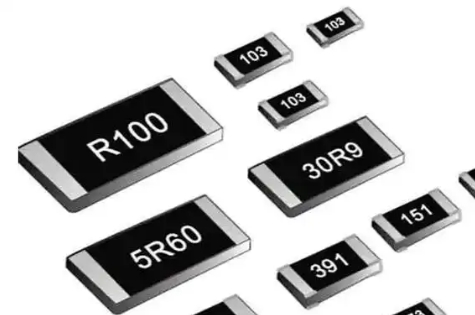

以2512封装（1W额定）为例，在100μs单脉冲下，可承受的峰值功率约为100W（即100倍过载）；当脉冲宽度缩短至10μs，可承受峰值功率可达300W以上。然而，RCD电路中的脉冲宽度极窄（通常小于1μs），但重复频率高（几十千赫兹）。因此，不能简单套用单脉冲数据，而应参考电阻的“脉冲能量耐受图”（通常由厂商提供）。平尚科技在选型时，要求电阻在每个脉冲中吸收的能量小于电阻的脉冲能量额定值（单位为J），且平均功率不超过额定功率降额后的值。平尚科技曾处理一起120W反激电源的批量故障。该电源的RCD吸收电路中，电阻选用1206封装、47kΩ（额定功率1/4W）。经计算，平均功耗仅0.18W，远低于0.25W，看似安全。然而，在老化测试中，约5%的电源出现输出电压不稳，检查发现吸收电阻阻值从47kΩ升至60kΩ以上，部分甚至开路。示波器测量发现，脉冲宽度约600ns。1206电阻的额定脉冲能量在微秒级约10μJ，而看似仍在范围内，但重复频率65kHz导致持续应力累积，厚膜层逐渐损伤。更换为2512封装、47kΩ（1W）后，同样脉冲下峰值功率不变，但2512的厚膜层更厚、热容更大，脉冲能量耐受能力显著提高，故障消除。此案例说明，平均功率低并不等同于安全，峰值功率的冲击必须通过更大封装或专用脉冲电阻来应对。

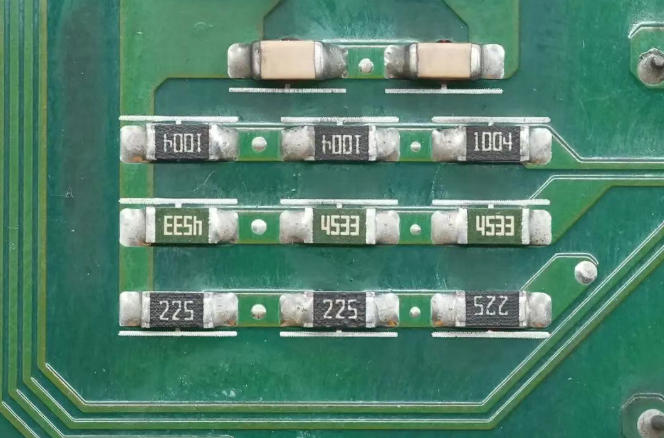

针对RCD吸收电路，平尚科技推荐以下选型策略：应用功率等级 典型吸收电阻值 平均功率 峰值功率（估算） 推荐封装 备注<50W 100k-220kΩ <0.1W <1W 1206 峰值较低，1206可用50-150W 47k-100kΩ 0.1-0.5W 1-5W 2010或2512 需关注脉冲能量150-300W 22k-47kΩ 0.3-1W 5-15W 2512或两颗并联 推荐使用专用脉冲电阻>300W 10k-22kΩ >1W >15W 多颗2512串并联 或改用碳膜/金属氧化膜插件对比厚膜贴片电阻与金属膜插件电阻：贴片电阻体积小、适合自动化贴装，但脉冲耐受能力弱于同体积的插件电阻。在高压、高能量吸收场景（如PFC输出、三相输入电源），平尚科技建议采用两颗2512电阻并联或串联，分摊脉冲能量，或选用绕线/金属氧化膜电阻并辅助散热。RCD吸收电阻的布局应远离电解电容、光耦等热敏元件，并确保电阻下方有足够面积的铜箔辅助散热。对于峰值功率较高的场景，可在电阻两端焊盘处添加多个热过孔，连接至内层地平面，提升瞬时散热能力。降额方面，平尚科技建议按平均功率不超过额定功率的50%选型，同时脉冲能量裕量不低于2倍。
RCD缓冲电路中的贴片电阻，既是能量的“消耗者”，也是尖峰的“承受者”。平均功率决定了它的日常体温，而峰值功率则考验着它在瞬间高压冲击下的“抗压极限”。忽视峰值功率，再好的电阻也会在日复一日的脉冲中逐渐腐朽。平尚科技基于对厚膜电阻脉冲特性的深入理解，为国内电源工程师提供从平均功耗计算到脉冲能量校核的全流程支持——让每一颗RCD吸收电阻，既有耐力，也有爆发力。
