贴片二极管（TVS）在变压器通讯接口的ESD防护应用
在工业电源、通信设备及自动化控制系统中，变压器周边的数字控制电路往往需要通过RS-485、CAN、RS-232等通讯接口与上位机或外部设备交换数据。这些通讯接口通过电缆延伸至设备外部，随时可能遭遇人体静电放电、设备热插拔以及雷击感应浪涌等瞬态过电压冲击。一旦静电或浪涌能量通过信号线侵入，轻则导致通讯误码、接口芯片损坏，重则可能沿PCB走线传导至变压器周边的DSP、FPGA等核心控制单元，引发整机系统崩溃。

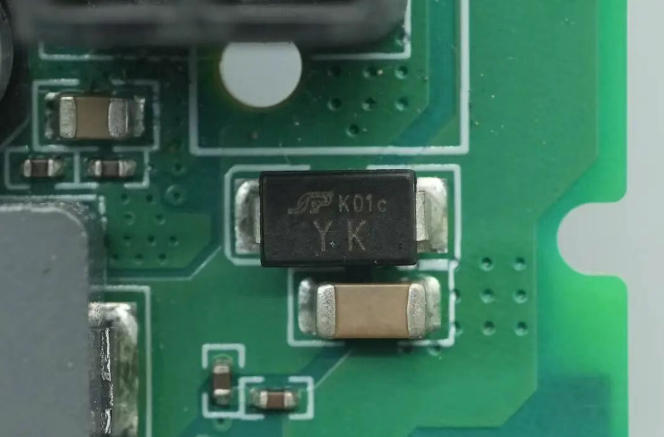

瞬态电压抑制二极管是专门设计用于吸收ESD能量并且保护系统免遭ESD损害的固态元件——它在线路板上与被保护线路并联，当瞬时电压超过电路正常工作电压后，TVS二极管发生雪崩，提供给瞬时电流一个超低电阻通路，将瞬时电流从敏感器件引开。如果应用得当，TVS二极管将限制跨在被保护器件上的电压刚好高过额定工作电压，却远低于破坏阈值电压。东莞市平尚电子科技有限公司深耕电路保护领域多年，依托全系列贴片TVS二极管产品线，为变压器通讯接口提供匹配精确、响应迅速的ESD防护方案。变压器周边的数字控制电路大多通过光耦或隔离收发器实现与原边高压侧的电气隔离，但通讯接口本身——尤其是RS-485、CAN等差分总线——直接暴露于外部环境，是ESD入侵的高风险入口。以工业自动化系统中常见的RS-485总线为例，标准要求收发器能够在-7V至+12V的宽共模范围内正常工作。当人体静电接触通讯端子时，放电电压可达±8kV乃至±15kV，这一瞬态高压若直接施加到收发器总线引脚上，远超出芯片的绝对最大额定电压（通常为±15V至±18V），芯片内部氧化层会在纳秒级时间内被击穿。更隐蔽的是，ESD能量可能通过通讯接口的供电回路耦合至变压器周边的辅助电源和数字控制电路，对系统造成二次伤害。

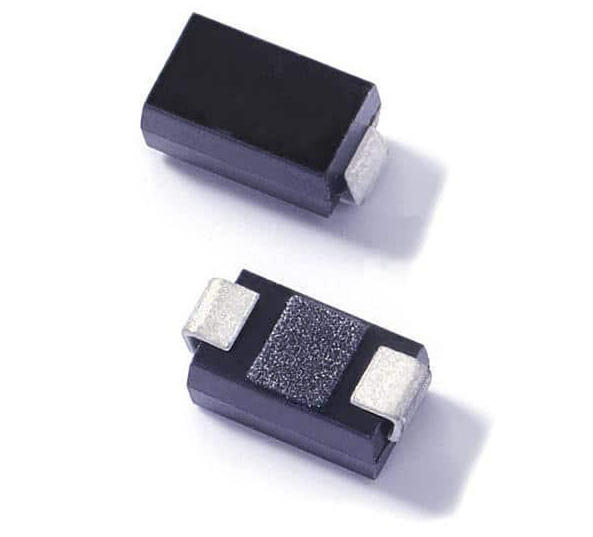

TVS二极管在正常工作时处于高阻态，反向关断电压（VRWM）低于此值时TVS为开路，具有极低的待机漏电流。当输入电压升高并超过击穿电压（VBR）时，TVS开始进入雪崩导通状态，开始传导电流。但在大电流脉冲条件下，最重要的参数是钳位电压（VC），它表示TVS在承受峰值脉冲电流时所呈现的最高电压。选型的核心铁律是：VRWM必须高于接口的最高工作电压并留足裕量，VC必须低于被保护收发器或控制芯片的绝对最大额定电压。以RS-485接口为例，工作电压范围覆盖-7V至+12V，应选用不对称双向TVS二极管如SM712，其反向关断电压分别为12V和-7V，与RS-485的共模范围精确匹配。测量SM712的VC值并与TI THVD1500收发器的±18V绝对最大额定值比较，确保钳位电压不超出安全窗口。对于变压器数字控制电路常用的CAN总线，共模范围较窄（-2V至+7V），应选用击穿电压略高于此范围的TVS器件。对于RS-232接口，信号摆幅在±5V以上，收发器绝对最大输出通常为±13.2V左右，可选用SMBJ8.0CA型TVS，其峰值反向工作电压8V、最大钳位电压13.6V，与收发器的极限参数精准匹配。
在变压器通讯接口中，当数据速率达到1Mbps以上时，TVS二极管的寄生电容会直接劣化信号波形。过高的容性负载会使差分信号的眼图张开度变小、边沿变缓，严重时导致接收端误判逻辑电平。为了满足高速信号完整性要求，应选用低电容TVS二极管，其结电容典型值控制在5pF至10pF以下。SM712等器件采用了低电容设计——在实际测试中，将0.5m双绞线加载100个SM712后，信号上升时间从1.087ns增加至1.103ns，电长度的变化仅为0.61%，对高速信号的影响几乎可以忽略。对于更高数据速率的通讯接口（如以太网PHY），需选用电容低至0.3pF的超低电容TVS阵列，避免信号衰减，确保高速数据传输完整性。某50W工业开关电源产品在出厂前的ESD测试中，对设备机壳上的CAN通讯接口执行±6kV接触放电，产品在测试过程中出现通讯中断，多次放电后CAN收发器彻底损坏。平尚科技介入排查，原设计在CAN总线接口预留了TVS二极管的位置，但BOM中未贴装任何ESD防护器件，仅依赖收发器内部的有限防护能力。在±6kV ESD脉冲注入时，瞬态高压直接施加至CAN收发器总线引脚，造成收发器内部电路击穿。

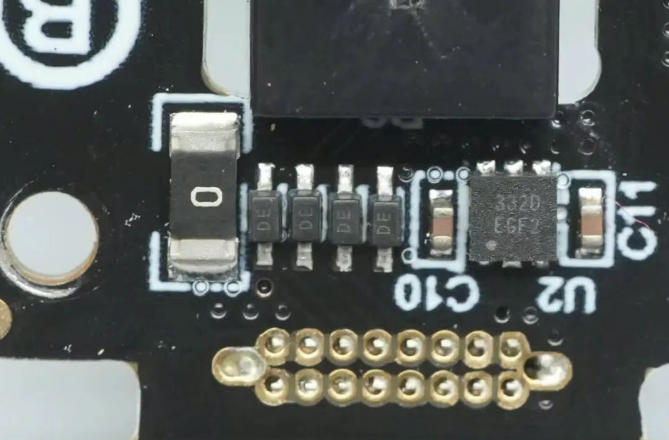

整改方案在CAN总线的CANH和CANL信号线对地之间各并联一颗双向TVS二极管，选用击穿电压略高于CAN工作电压的型号。同时将TVS紧贴CAN接口连接器放置，引线长度严格控制在5mm以内，确保ESD脉冲能量在进入PCB长途走线之前就被就近泄放。整改后重新进行±6kV接触放电测试，产品通讯连续稳定，收发器完好无损。TVS二极管应紧贴通讯接口连接器放置，走线长度不超过5mm，优先采用星形单点接地，将TVS的阴极直接引向接口附近的接地点，避免与大电流或高频噪声地回路共用。在高等级防护需求中，可采用气体放电管（GDT）与TVS二极管组成两级防护架构——GDT吸收大幅值雷击浪涌能量，TVS精密切断残余尖峰，两者协同工作，大幅降低ESD对变压器数字核心的冲击。从工业现场的RS-485总线到自动化设备中的CAN网络，贴片TVS二极管以其皮秒级的响应速度和精确的钳位能力，在ESD能量触及通讯收发器芯片之前为其开辟了低阻抗泄放通道。极低的寄生电容确保了高速差分信号在传输路径上的完整性，而精准匹配的VRWM与VC参数则让TVS在正常信号传输中“隐身”、在瞬态过压到来时“现身”。平尚科技依托全系列贴片TVS二极管产品线，为国内电源工程师提供从接口电平匹配到高频信号完整性验证的全流程支持——让每一路通讯端口在静电与浪涌的双重威胁下，始终守住变压器数字控制环路的安全边界。
