贴片二极管构成的续流电路对变压器感性负载的保护作用
在电力电子系统中，变压器的初级绕组、继电器线圈、电磁阀等感性负载在断电瞬间会产生反向感应电动势。这一电动势的极性与原电压相反，幅值可达到电源电压的数倍甚至数十倍，足以击穿驱动开关（如MOS管、三极管或继电器触点），或引起严重的电磁干扰。贴片二极管构成的续流电路（又称反并联二极管、吸收二极管）是抑制这种尖峰最直接、最经济的方案。它利用二极管的单向导电性，在感性负载断电时为反向感应电流提供一条低阻抗的泄放通路，从而将尖峰电压钳位在二极管的正向导通压降水平，保护驱动元件和变压器绕组绝缘。

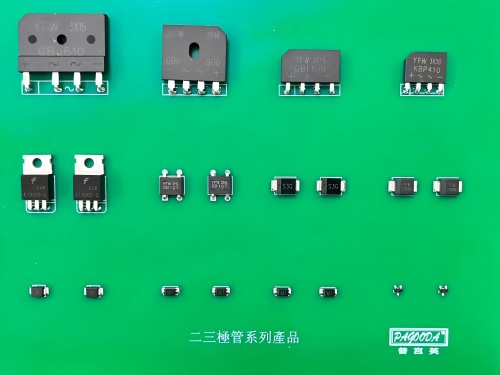

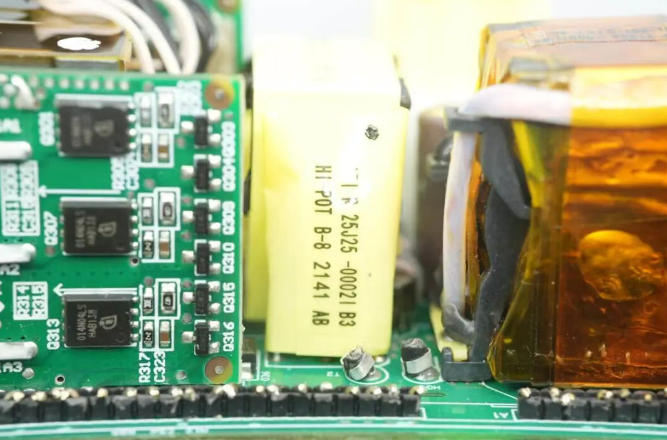

以变压器初级绕组驱动的典型电路为例：当开关管导通时，电流从电源正极经变压器绕组、开关管流向地，绕组储存磁能。当开关管关断瞬间，根据楞次定律，绕组两端会产生反向电动势，试图维持原电流的方向和大小。如果没有续流通路，这一反向电动势会瞬间抬升开关管的漏极电压，直到击穿开关管或产生火花放电。当在绕组两端反向并联一颗二极管（阴极接电源正极，阳极接开关管漏极）时，关断瞬间绕组产生的反向电压使二极管正向偏置，感应电流通过二极管和电源内阻形成回路，能量被逐渐消耗，绕组两端的电压被钳位在二极管的正向压降（约0.7V-1.2V）加上电源电压之和。这一钳位机制避免了高压尖峰的产生。贴片二极管的选型要点在变压器续流应用中，贴片二极管的选择需要重点关注三个参数：反向耐压、正向电流和开关速度。反向耐压（VR）：必须高于电源电压的最大值。对于24V驱动的变压器，选用VR≥60V的二极管即可；对于220V驱动的变压器（如交流接触器或继电器），VR需≥600V。平尚科技常用的续流二极管型号中，1N4148W（VR=75V，SOD-123封装）适用于低压直流场合；ES1J（VR=600V，SMA封装）适用于220V交流驱动的变压器；SS34（VR=40V，SMA封装）肖特基管适用于低压大电流场合。
正向电流（IF）：续流期间流经二极管的电流与变压器绕组正常工作电流相同。选型时IF应大于绕组电流，并留30%以上裕量。例如绕组电流为1A，可选用IF=1.5A的ES1J或SS34。
开关速度：对于高频变压器（开关频率>20kHz），必须选用快恢复二极管（trr<100ns）或肖特基二极管，以保证在下一个开关周期开始前续流过程已结束。低频变压器（工频或继电器）可使用普通整流管如1N4007，但其较长的反向恢复时间（约2μs）在快速开关场合会造成功耗和振荡。
肖特基二极管因其极低的正向压降（0.3V-0.5V）和接近零的反向恢复时间，是低压高频变压器续流的首选。但它的反向漏电流较大，高温下需注意。
在工程实践中，续流电路有三种常见形式：单个二极管直接并联于绕组、二极管与电阻串联（RC吸收）、以及齐纳二极管+二极管组合。它们在抑制效果和损耗上存在差异。- 单二极管续流：钳位电压最低（约0.7V-1.2V），但磁能全部消耗在绕组电阻上，导致变压器关断时间延长。适用于对关断速度无特殊要求的继电器、电磁铁等应用。
- 二极管+电阻串联：在续流回路中串入电阻，可以加速磁场能量的消耗，缩短关断时间，但钳位电压升高为V_F + I×R。适用于需要快速复位的变压器或电磁阀驱动。
- 齐纳二极管+普通二极管：将齐纳二极管反向串联普通二极管，并联于绕组。当关断时，绕组电压升至齐纳击穿电压（如24V）后才开始续流，能量消耗快且钳位电压可控。适用于要求快速消磁且对开关应力敏感的高端电源设计。
平尚科技根据客户对变压器关断时间的要求，推荐不同方案：一般工业控制中单二极管已足够；在需要快速动作的工况下，使用二极管+电阻组合；而在精密电源中则推荐齐纳复合电路。
某自动化设备使用单片机控制贴片三极管（MMBT3904）驱动24V继电器的线圈（线圈电阻720Ω，工作电流33mA）。原设计未加续流二极管，继电器关断时产生的反向尖峰经示波器测量达180V，导致三极管CE极多次击穿。平尚科技在继电器线圈两端反向并联一颗贴片二极管1N4148W（75V/150mA）。整改后关断尖峰被钳位至约25V（24V+0.7V），三极管再无损坏。同时，为抑制高频辐射，在线圈端并联的RC吸收网络（100Ω+0.1μF）进一步降低了振铃。该方案已应用于上百套设备，续流二极管体积仅SOD-123，不占空间且成本低廉。续流二极管应尽量靠近感性负载的绕组引脚放置，使续流回路最短，减小辐射。切忌将二极管放在远处，否则长走线会引入寄生电感，削弱钳位效果。另一个常见误区是选用了耐压不足的二极管——在220V变压器续流中若误用40V的SS34，会在关断瞬间击穿短路。平尚科技建议工程师在选型时按电源电压的2-3倍选取二极管耐压。
变压器的感性负载属性决定了它在断电时必然产生反向电动势——这不是设计的缺陷，而是电磁感应定律的必然。贴片二极管的续流电路，以最简单、最低成本的元件，为感应能量开辟了一条安全的归路。从低压继电器到高压变压器初级，从慢速电磁铁到高频开关电源，一颗合适的贴片二极管，就能将潜在的破坏性尖峰牢牢控制在安全范围内。平尚科技依托丰富的贴片二极管产品线（1N4148W、ES1J、SS34、UF4007等），为国内工程师提供从耐压计算到布局验证的全流程支持——让每一次关断，都有续流二极管在默默守护。
