变压器软启动电路中NTC热敏电阻的冷态电阻与能量耐受
在开关电源变压器初级输入端，功率型NTC热敏电阻（如MF72系列）承担着限制上电浪涌电流的职责。变压器初级侧的电解电容在上电瞬间等效为短路，若不加以抑制，浪涌电流可达额定电流的10倍甚至更高，可能熔断保险丝或损伤整流桥。NTC的选型涉及两个核心参数——冷态电阻（R25） 和能量耐受能力，二者的合理匹配决定了软启动电路能否在“抑制浪涌”与“降低损耗”之间取得平衡。

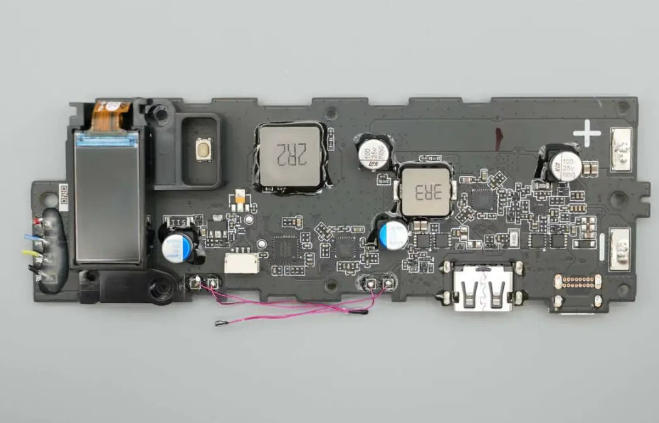

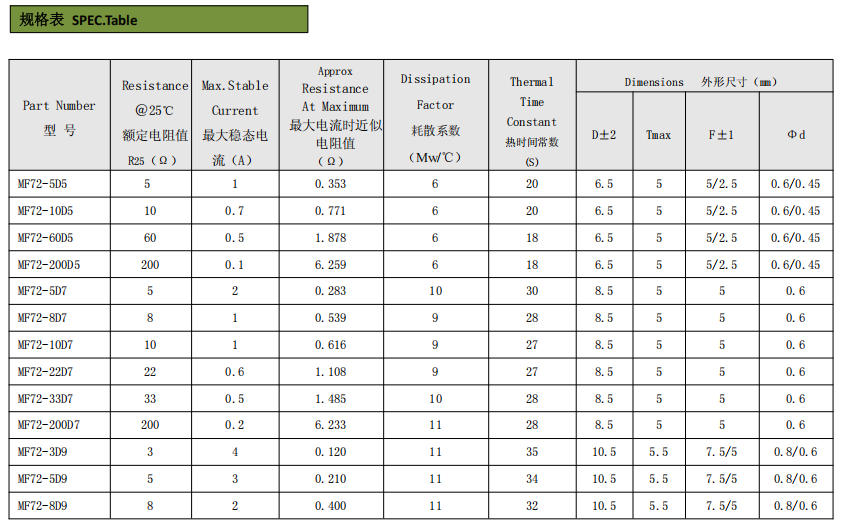

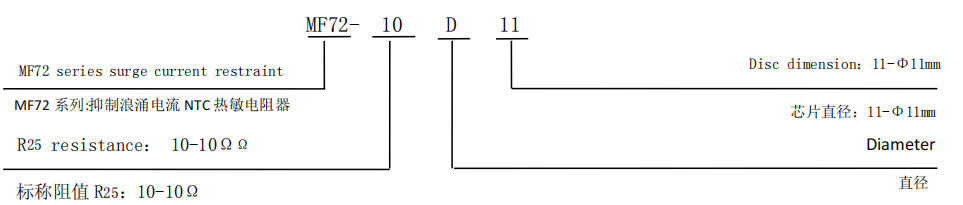

NTC热敏电阻的冷态电阻是指在25℃常温、无电流通过时的阻值，通常标注为R25。以220VAC输入的变压器为例，电网整流后的峰值电压V_peak≈311V。假设电路允许的最大浪涌电流I_surge为40A，则所需NTC的最小阻值由公式R_NTC ≥ V_peak / I_surge给出，计算结果为约5Ω。功率型NTC常见的冷态电阻规格涵盖5Ω、8Ω、10Ω、15Ω、20Ω等多个系列，对应型号如5D系列、8D系列、10D系列等。以平尚科技配套的MF72-10D20（10Ω，直径20mm）和MF72-5D20（5Ω，直径20mm）为例，前者额定功率6W、最大稳态电流6A，后者额定功率6W、最大稳态电流8A。选择何种阻值，取决于峰值电流的计算与后端滤波电容的容值匹配。冷态电阻越大，浪涌抑制越显著，但正常工作时消耗的功率也越高。对于稳态工作电流2A的变压器，10Ω NTC在初始阶段的损耗可达20W，工作升温后阻值降至0.3Ω左右，损耗仅1.2W。因此，R25的选取需要在浪涌抑制效果与稳态功耗之间权衡。
NTC的冷态电阻只是“门槛”，决定它能否在多次开关机循环中保持功能的则是能量耐受能力。开机瞬间，外部电源的能量转移至滤波电容上。该电容的充电能量E = 1/2 × C × V_peak²，这部分能量几乎全部由串联在回路中的NTC以热量的形式吸收。平尚科技在选型实践中采用的计算方法为：假设滤波电容总容值为C=940μF，V_peak=311V，则充电能量E=0.5×940×10⁻⁶×311²≈45.5J。选用的NTC能量耐受值E_NTC应不小于1.5倍充电能量，即≥68.3J，以确保1.5倍的安全裕量。以MF72 10D20为例，其直径为20mm，物理尺寸决定了它能够承受约75J以上的浪涌能量，而直径仅9mm的MF72 5D9仅能承受约50J左右的能量。同样的R25下，直径越大，能量耐受能力越强。NTC抑制浪涌的机理依赖于冷态下的高阻值。当设备在运行后断电并迅速重新上电时，NTC尚未冷却至常温，阻值远低于R25标称值，其浪涌抑制能力大幅削弱。为解决这一问题，平尚科技在500W以上变压器应用中推荐采用继电器旁路方案：开机时NTC限制浪涌，母线电压建立后继电器吸合将NTC短路，既消除了稳态功耗，也避开了热启动失效的风险。对于无法加装继电器的200W以下应用，则需在选型时额外加大冷态电阻裕量，以补偿热态启动时的阻值不足。

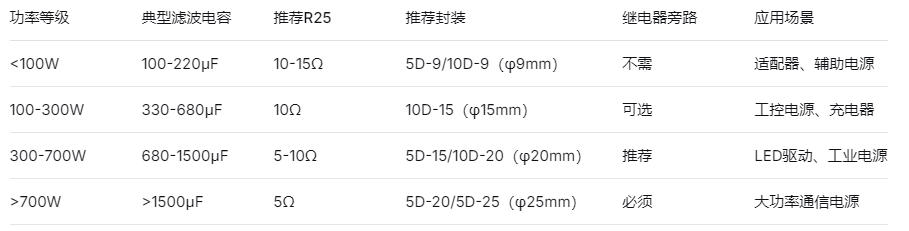

平尚科技曾为一款150W工业开关电源（输入220VAC，输出24V/6.25A）设计软启动电路。原设计未配置NTC，开机浪涌实测达110A，保险丝（3.15A慢熔）多次熔断。经测试，变压器初级滤波电容总容值为680μF，按浪涌限制目标35A反推，所需冷态电阻应大于(311/35)-1≈7.9Ω，工程上选用10Ω型号。同时，充电能量E=0.5×680×10⁻⁶×311²≈32.9J，需要NTC的能量耐受值≥32.9×1.5≈49.4J。平尚科技最终选择MF72 10D15（直径15mm，额定功率6W，能量耐受≥55J），实测浪涌电流降至32A，保险丝不再异常熔断。该方案已在批量生产中应用超过一年，未见NTC过热失效或启动不良。对比分析：NTC软启动方案的选型逻辑
变压器软启动电路中的NTC热敏电阻，冷态电阻决定了能否在开机瞬间“挡住”浪涌，能量耐受能力决定了在反复冲击中能够“站多久”。R25过大，稳态损耗超支；R25过小，浪涌抑制不足。能量耐受不足，几经浪涌即老化失效。平尚科技基于MF72系列功率型NTC的批量验证数据，为国内变压器厂商提供从浪涌电流计算到能量裕量匹配的全流程选型支持——让每一次上电，NTC都能在适当的位置上，用适当的阻值，承受适当的能量。
