压敏电阻与保险丝在变压器输入端的协同防雷设计
在开关电源中，变压器的输入端直接与交流电网相连，雷电浪涌、电网操作过电压等瞬态高压冲击，是导致电源失效的主要原因之一。面对这一挑战，压敏电阻与保险丝的协同防护构成了输入端不可或缺的“互补防线”——压敏电阻负责过压钳位，保险丝负责过流断路的最终执行。只有当两者在参数上精准匹配、在时序上无缝衔接，才能在变压器输入端构建起兼顾安全与可靠的防雷体系。

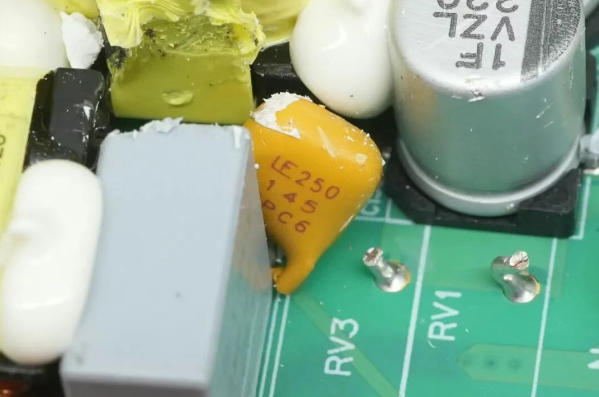

一、各自的“守门员”角色：分工决定协同必要性压敏电阻（金属氧化物变阻器，MOV）是一种过压保护器件，以并联方式接入电路。其核心是电压-电流的非线性关系：在正常电压下呈高阻态，漏电流极小；当线路上出现瞬态过压（如雷击浪涌）时，其阻值会在纳秒级别内迅速降低，将浪涌电流从后级电路旁路，并将电压钳位在对后级电路安全的水平。它的关键选型参数包括压敏电压（在规定电流下的动作阈值）、通流量（可承受的浪涌电流峰值）和钳位电压（保护时的最高电压），其中压敏电压参照相应标准选取合适的数值至关重要。保险丝则是以串联方式接入的过流保护器件。当电路中的电流超过其额定规格一定时间后，熔丝因焦耳热效应而熔断，以物理方式断开电路。它的核心功能是响应过流，对于由雷击、开关操作等引起的瞬态过压没有任何抑制能力。两者各自存在天然的防护盲区。压敏电阻在吸收远超其承受能力的持续过压或反复浪涌冲击时，可能因过热而劣化、击穿短路甚至起火燃烧。而保险丝虽然能断开持续过流，却对纳秒级的瞬态过压无能为力。正是这种“我挡不住的你负责、你挡不住的我兜底”的互补特性，决定了压敏电阻与保险丝必须在变压器输入端协同防护。
二、协同防雷的完整时序：一次雷击下的“接力赛”压敏电阻与保险丝的协同工作并非同时发力，而是一次精准的时序接力。以变压器输入端遭遇一次8/20μs雷击浪涌为例，其完整过程分为以下阶段：浪涌来临，压敏电阻先行：浪涌电压在纳秒级时间内超过压敏电阻的压敏电压，器件从高阻态瞬间切换至低阻态，将数千安培的浪涌电流旁路至地或L-N回路，同时将电压钳位在安全水平。压敏电阻的响应速度决定了浪涌能量是否在到达变压器之前被“截获”。浪涌电流流经保险丝，但不熔断：浪涌电流虽然幅值很大，但持续时间极短（几十微秒）。只要浪涌的I²t能量小于保险丝的熔化热能值，保险丝就不会熔断，变压器在浪涌过后可继续正常工作。此时，协同防护的核心理念体现得最为充分——压敏电阻完成了瞬态过压的“硬扛”，保险丝则在毫发无损的前提下保留了整机的供电连续性。压敏电阻老化或击穿，保险丝收官：若变压器长期遭受频繁雷击浪涌冲击，压敏电阻会因重复吸收能量而逐渐老化，最终可能因劣化导致短路失效。此时，原本并联在输入端的低阻通路会产生持续的大电流，这一持续过流会迅速超过保险丝的额定规格，使其按设计熔断，将故障回路从电网中物理切除，避免压敏电阻因持续过热而冒烟、起火或爆炸。这就是保险丝在协同防护中的最终兜底角色。三、关键参数匹配：从理论计算到工程落地实现有效的协同防护，必须对两者的核心参数进行精确匹配。

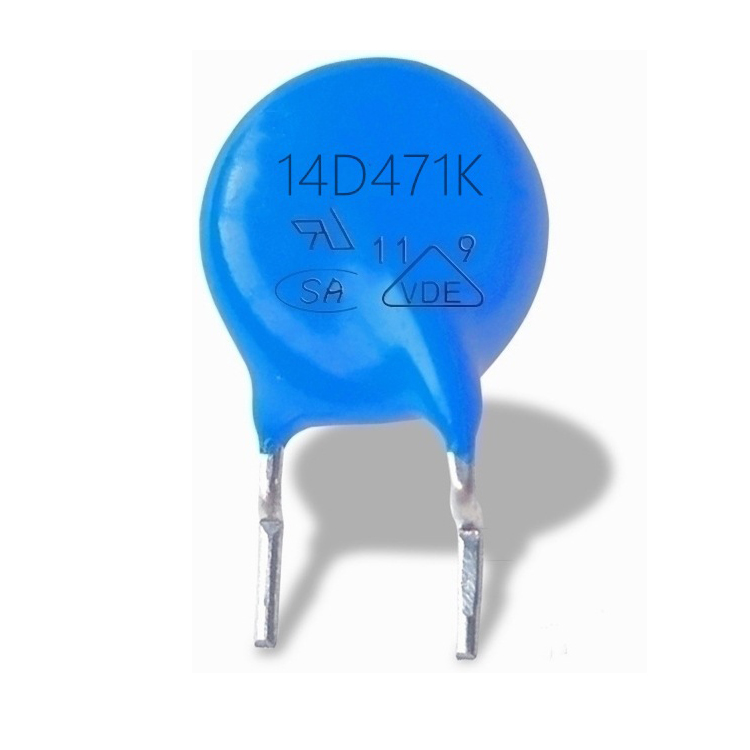

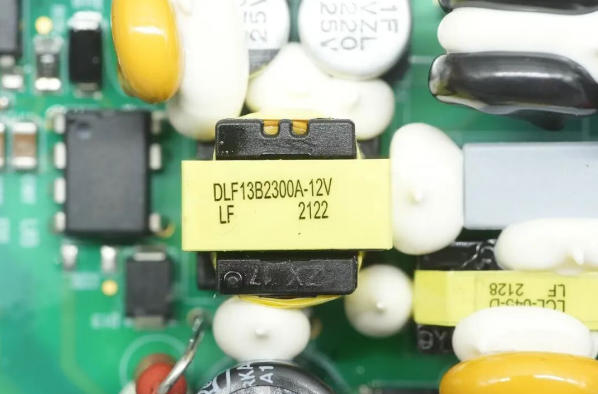

压敏电阻的选型：以220VAC变压器输入端为例，平尚科技工程中常用的方案是选用直径为14mm或20mm的圆片型压敏电阻。压敏电压470V、通流量4kA-8kA（8/20μs波形）的14D471K或20D471K，可满足2kV雷击测试要求。压敏电压选择470V是基于工频电网的最高峰值电压乘以一定的安全系数后确定的——220V交流的峰值约311V，压敏电压470V约为工频峰值的1.5倍，既避免了正常工频波动下的误动作，又能在雷击浪涌来临时可靠触发钳位。
对于三相380V输入或户外部署的高等级防雷需求，则需选用压敏电压620V或更高、通流容量10kA以上的增强型压敏电阻，配合陶瓷管保险丝形成主防护，确保在一次大幅值雷击后压敏电阻不会因通流不足而炸裂。保险丝的匹配：保险丝的额定电流通常取变压器稳态工作电流的1.5倍，并选择慢熔断型（延时型）。变压器初级在上电瞬间会产生浪涌电流，快断型保险丝容易误动作。慢断型允许在短时间内承受数倍额定电流而不熔断，既能通过上电浪涌，又能在压敏电阻失效后的持续过流中可靠断开。同时，保险丝的I²t值必须大于浪涌事件中通过它的I²t能量，这个裕量的设计直接决定了协同防护的最终可靠性。四、工程案例：一次雷击后的保护验证平尚科技在某150W工业电源输入端采用压敏电阻与保险丝协同设计，压敏电阻选用14D471K，保险丝为5A慢断型。在模拟雷击浪涌测试中，施加8/20μs波形、峰值为2kV的组合波后，示波器测得电源输入端电压尖峰被压敏电阻抑制至约600V以下，后端变压器绕组和整流桥安全无恙，保险丝保持完好。设计时按UL标准对保险丝进行了降额处理，额定电流5A的实际允许连续电流约3.8A，确保压敏电阻失效时故障电流足够触发保险丝熔断。
在长期运行中，该电源在一次雷电感应过压事件后主输入端压敏电阻出现劣化短路，保险丝随即熔断，整机虽停止工作但未发生起火或爆炸，保障了设备及周边环境的安全。这一案例充分说明了压敏电阻与保险丝协同防护的工程价值：压敏电阻承担了多次雷击浪涌的消耗性保护，而保险丝则在压敏电阻寿命终结时执行了最后的安全切除。五、选型建议与布局要点压敏电阻：根据输入电压等级选择压敏电压（220VAC典型值470V），根据预期雷击等级选择直径（7mm-20mm），直径越大通流容量越大。压敏电阻尽量靠近变压器输入端入口布置，PCB走线短而粗，减小线路电感。保险丝：根据稳态工作电流选择额定电流，并确认浪涌I²t裕量充足。选用慢断型以抗上电浪涌，封装以小尺寸贴片型或管状型为主。在需要热保护的场景中，可采用压敏电阻与热熔保险丝串联封装的热保护型压敏电阻（TMOV），当压敏电阻漏电流过大温度升高时热熔保险丝熔断，将压敏电阻从电路中切除，有效防止起火。整体防护拓扑：压敏电阻并联于L-N之间，保险丝串联于L线上。若需满足更高防雷等级，可采用多级压敏电阻并联（挑选压敏电压值相近的并联）并各自串联热保险管的复合结构，以延长使用寿命和确保安全。压敏电阻与保险丝形成的这道防护闸门，在雷击时第一时间将浪涌拦截在变压器之前，在压敏电阻老化失效时确保整机不会升级为起火事故。平尚科技依托全系列压敏电阻与保险丝产品线，为国内电源工程师提供从浪涌等级分析到协同选型匹配的完整技术支持——让变压器的输入端，既能在雷击中坚守，也能在失效中安退。
