变压器数字控制接口：贴片电阻的上拉/下拉配置与电平匹配
在现代开关电源和变压器控制系统中，数字控制接口（如I²C、SPI、UART、PWM使能信号等）被广泛用于微控制器与电源管理芯片、驱动芯片之间的通信。这些接口往往需要贴片电阻来配置上拉或下拉，以定义总线空闲状态、防止输入悬空，并实现不同逻辑电平之间的匹配。然而，上拉/下拉电阻的阻值选择并非“任意取一个千欧级电阻”那么简单——阻值过小会增加功耗和驱动负担，阻值过大会降低信号边沿速度、易受噪声干扰。正确配置贴片电阻的上拉/下拉网络，是保障变压器数字控制接口信号完整性与系统可靠性的基础。

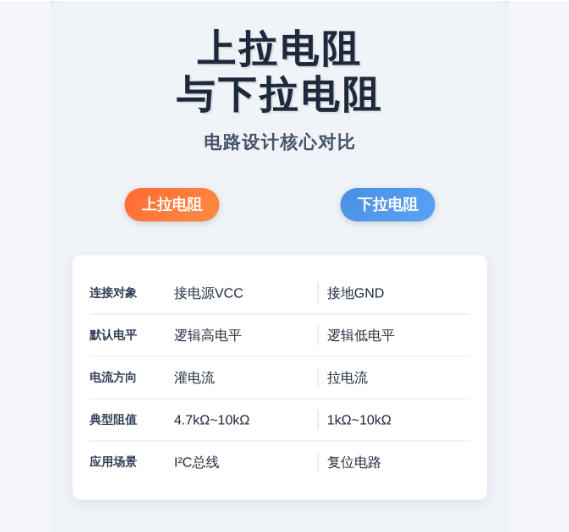

上拉/下拉电阻的作用与选择原则在数字电路中，当芯片的输入引脚为高阻抗状态（如开漏输出、未驱动时），若不接上拉或下拉电阻，引脚电平将处于不确定的浮动状态，容易受空间电磁场耦合而误触发。上拉电阻将引脚拉至高电平，下拉电阻拉至低电平，确保默认状态确定。电阻阻值的选择需要在以下因素之间权衡：- 功耗：阻值越小，流过电阻的电流越大，静态功耗越高。例如，5V电源下，1kΩ上拉电阻消耗5mA电流（25mW）；10kΩ则仅0.5mA（2.5mW）。
- 信号速度：引脚存在输入电容（通常5pF-15pF），上拉电阻与该电容组成RC低通滤波器，电阻越大，上升时间越长，可能影响高频通信的边沿速率。对于100kHz的I²C总线，典型上拉电阻为4.7kΩ-10kΩ；而对于400kHz，可能需要2.2kΩ-4.7kΩ。
- 驱动能力：开漏输出的低电平电流能力有限（如I²C器件通常为3mA），最小电阻受限于此。V_ol_max = I_ol × R_pull，需确保低电平电压低于规范值（例如0.4V）。
常见的工程参考值：在3.3V系统中，上拉电阻常用4.7kΩ、10kΩ；在5V系统中，常用4.7kΩ、10kΩ，对于高速信号降至1kΩ-2.2kΩ。下拉电阻通常取值10kΩ-100kΩ，因为默认低电平要求不严格，且下拉主要防止悬空而非提供驱动。

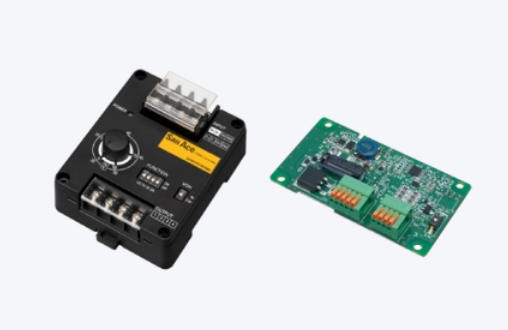

电平匹配：跨电压域的信号互联变压器数字控制接口中，常遇到不同电压域之间的通信：例如单片机为3.3V逻辑，而PWM控制器或栅极驱动芯片为5V逻辑。直接连接会因电压不匹配导致逻辑电平无法识别或损坏引脚。使用贴片电阻构成的分压网络或上拉到中间电平是一种低成本解决方案。方法一：电阻分压降电平：当5V输出需连接3.3V输入时，可在信号线上串联两颗电阻（如2.2kΩ与3.3kΩ分压），使5V高电平降至约3V。但该方法会降低信号边沿速度，且电阻精度影响分压比。方法二：开漏加单一上拉至较高电压：若3.3V输出的开漏引脚可耐受5V，则可将其直接上拉至5V，实现3.3V到5V的逻辑转换。需要在3.3V引脚输出低电平时确认其耐压（多数3.3V器件的I/O可承受5V，但需查规格书）。方法三：双向电平转换电路：使用两颗MOSFET加贴片电阻构成经典双向电平转换器，适用于I²C等双向总线。电阻一般为10kΩ上拉至各自电源。在工程实践中，平尚科技常见到因上拉电阻选择不当导致通信错误的问题。例如，某变压器数字电源使用I²C总线连接MCU（3.3V）与数字电源控制器（3.3V），但总线电容较大，原使用10kΩ上拉电阻，在400kHz时钟下上升时间过长，造成数据误码。将上拉电阻改为2.2kΩ后，上升时间从400ns降至120ns，通信恢复正常。同时注意功耗增加：每个上拉电阻从0.33mA增至1.5mA，仍可接受。
实际案例：使能信号下拉缺失导致变压器误动作
某工业变压器模块的使能控制采用单片机输出高电平开启，低电平关闭。原设计未在使能引脚配置下拉电阻，当单片机复位期间引脚为高阻态时，使能引脚悬空，受附近开关电源辐射耦合而随机出现高电平，导致变压器在不应工作时突然启动，损坏后端设备。平尚科技现场整改：在使能引脚对地添加一颗10kΩ贴片下拉电阻（0603封装），确保悬空时引脚电平为0V。整改后故障消除。该案例说明：对于高有效控制信号，必须外接下拉电阻固定默认状态；对于低有效信号，需接上拉电阻。
贴片电阻的选型建议

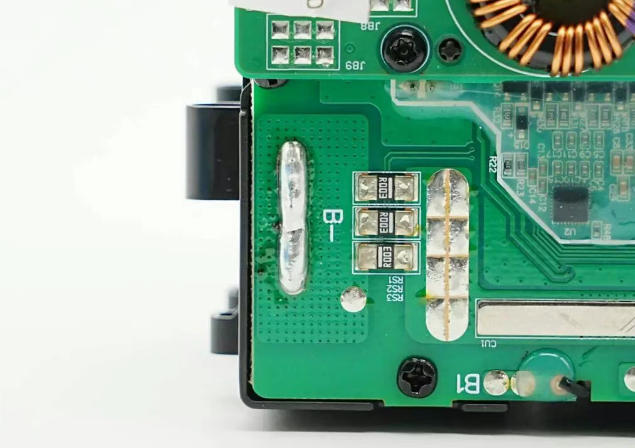

在变压器数字控制接口中，贴片电阻用于上拉/下拉时，通常对精度要求不高（±5%即可），但需注意以下几点：功率：静态功耗P=V²/R，以5V、4.7kΩ计算约5.3mW，任何封装均可满足。但若存在瞬态过压风险，可选用0805封装增强耐压。耐压：电路电压一般不超过5V-24V，0603封装（50V）足够。温度系数：普通厚膜电阻TCR=±200ppm/℃已足够，因为上拉/下拉不涉及精密分压。布局：上拉/下拉电阻应尽量靠近芯片引脚放置，以减少引线引入的噪声耦合。

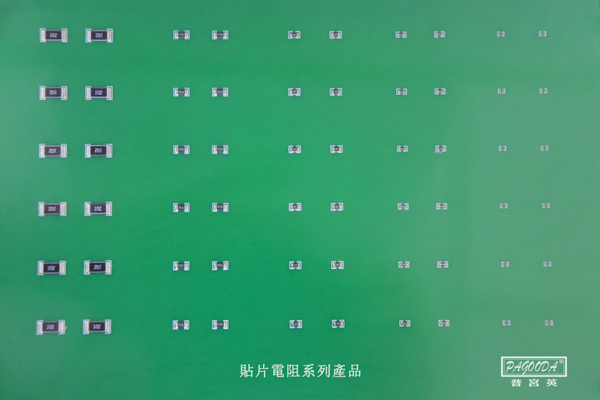

平尚科技拥有丰富的贴片电阻产品线，阻值覆盖所有E24/E96系列，封装从0402至2512，可满足变压器数字控制接口中各类上拉、下拉及电平匹配需求。对于有批量一致性要求的生产，平尚科技提供同一批次、同TCR方向的电阻，确保多路接口的偏置电压一致。
变压器数字控制接口的稳定性，往往始于一颗看似不起眼的贴片电阻。上拉电阻为总线赋予确定的空闲电平，下拉电阻为控制信号锁住安全的默认状态，而分压网络则弥合不同电压域之间的逻辑鸿沟。平尚科技以齐全的贴片电阻规格和稳定的供货品质，为国内电源工程师提供从阻值选取到电平匹配的全流程支持——让每一路数字信号在变压器的控制核心与执行单元之间，都能可靠、无误地传输。
