TVS二极管（贴片）在变压器输出端的过压保护应用
在开关电源变压器次级输出端，整流滤波后的直流电压并非总是纯净稳定。电网浪涌、负载突变、以及变压器漏感与二极管反向恢复产生的电压尖峰，都可能通过次级回路耦合到低压输出端。对于为精密芯片、传感器或通信设备供电的电源而言，这些瞬态过压足以造成逻辑错误甚至永久性损坏。瞬态电压抑制二极管以其纳秒级的响应速度和精准的钳位能力，成为变压器次级输出端过压保护的理想选择。东莞市平尚电子科技有限公司深耕电路保护元件领域，依托全系列贴片TVS二极管产品线，为各类变压器输出端提供从选型计算到布局验证的完整过压保护方案。
一、TVS的工作原理与核心参数TVS二极管本质上是一种雪崩击穿二极管。正常工作时处于高阻态，对电路几乎无影响；一旦两端电压超过其击穿电压，器件迅速进入低阻抗雪崩击穿状态，将瞬态过压钳位在预设的安全电压水平，同时泄放大电流。过压消失后，TVS自动恢复高阻态。在变压器输出端的应用选型中，以下几个关键参数决定了TVS的适用性：- 反向截止电压（VRWM）：TVS在正常工作状态下不会导通的最大电压值。选型时应确保VRWM高于电路的最大连续工作电压（需考虑±5%至±10%的电网波动）。例如，12V输出系统应选用VRWM≥13V的型号。
- 击穿电压（VBR）：TVS开始进入雪崩导通状态的电压阈值，通常比VRWM高约10%-15%。这一值决定了保护动作的触发点。
- 最大钳位电压（VC）：在承受额定峰值脉冲功率时，TVS两端能够达到的最高电压。被保护电路必须能够承受这一钳位电压。
- 峰值脉冲功率（Pppm）：TVS在特定脉冲波形（通常为10/1000μs或8/20μs）下能够承受的最大瞬态功率，单位为W。这是衡量TVS抗浪涌能力的核心指标。
二、变压器输出端的过压风险分析变压器次级输出端面临的瞬态过压主要来自以下几个路径：电网侧传导浪涌：雷击或电网开关操作产生的浪涌经由变压器初级耦合至次级，虽经变压器隔离衰减，但仍可能产生数十伏至上百伏的瞬态尖峰。
次级整流回路振荡：在二极管反向恢复瞬间，变压器漏感与二极管结电容发生谐振，产生的高频尖峰可直接叠加在输出直流上。
负载突降与热插拔：当后端设备突然断开或热插入时，寄生电感中的能量释放会产生电压反冲。
以一台24V/5A输出的工业电源为例，在未加保护时实测输出端存在约48V、持续约50μs的浪涌尖峰，足以损坏后级耐压仅30V的DC-DC芯片。
三、TVS选型计算与实例TVS的选型顺序应为：先确定最大工作电压，选取VRWM；再根据被保护器件的耐压水平，确定最大允许钳位电压VC；最后根据预期的浪涌能量，计算所需的Pppm。以平尚科技参与的某48V通信电源输出保护项目为例，具体参数要求为：额定输出电压48V，最大允许瞬时电压≤80V，需承受1.2/50μs组合波（8/20μs）2kV浪涌测试。设计计算的核心步骤如下：第一步：确定VRWM。 考虑电网波动和电源调整率，取1.2倍安全系数。系统峰值电压54V，平尚科技工程师选用VRWM=58V的TVS型号，确保器件在正常工作时完全截止。
第二步：验证VC。 查阅规格书，所选定TVS在承受峰值脉冲电流时的钳位电压VC≈77V，低于被保护元件的80V耐受值，满足设计要求。
第三步：计算Pppm。 预期浪涌电流约为峰值电压除以输出阻抗，选取足够裕量的TVS型号。最终选用平尚科技SMCJ58A（DO-214AB封装，峰值脉冲功率1500W），在实验室2kV浪涌测试中TVS将输出尖峰成功钳位在78V以下，后端设备毫发无损。
第四步：考虑环境降额。 在高温应用场合，TVS的瞬态功率承受能力需按规格书降额曲线进行修正。平尚科技建议85℃以上环境按额定Pppm的80%进行选型。
四、TVS与压敏电阻的协同保护在变压器输出侧，TVS并非孤立工作。对于需要承受极高能量浪涌的场景，通常采用压敏电阻+TVS两级防护架构。压敏电阻（MOV）具有更大的能量吸收能力，但响应速度偏慢，且动作后残压较高，主要负责钳制大幅值的雷击浪涌。TVS则响应速度快（皮秒至纳秒级），钳位电压精度高，负责吸收前端MOV残余的尖峰能量，将被保护器件的电压应力精准限制在安全范围内。平尚科技的工程测试数据显示，这种两级架构可承受8/20μs波形、6kV等级的浪涌冲击，而单级TVS方案只能承受2kV左右。五、双向与单向TVS的选择根据输出电源的极性不同，TVS可分为单向和双向两种类型。对于纯直流输出，单向TVS提供更低的钳位电压，是首选方案。对于可能出现正反向过压的交流或浮地输出，则必须选用双向TVS。以交流24V输出为例，推荐选用双向TVS（如SMBJ24CA），其正负向特性对称，可同时抑制两个方向的浪涌。

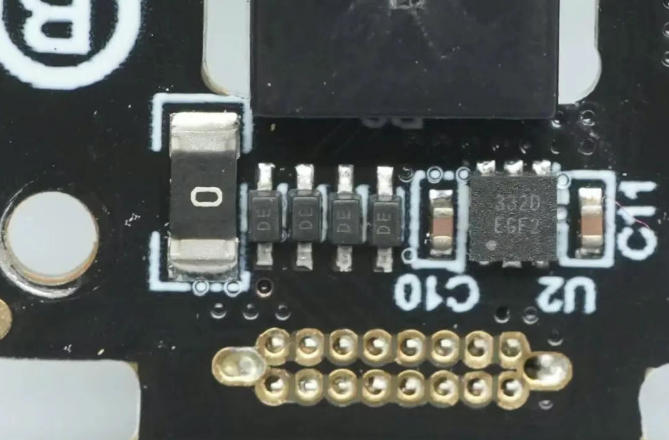

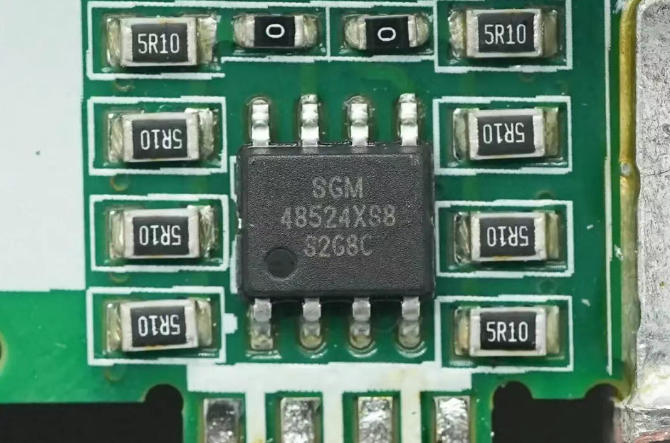

TVS器件的布局直接决定了保护效果。TVS应紧贴被保护器件的电源输入引脚或输出端口接线端子处布置，PCB引线长度不超过5mm，优先采用“地平面”直接连接，避免过长走线引入寄生电感。若TVS与被保护元件之间的PCB走线较长，过压能量在经过走线时可能产生新的谐振振荡，导致钳位效果大幅下降。变压器次级输出端的电压尖峰虽偶发，但后果致命。TVS二极管以皮秒级响应速度和精准的钳位能力，在瞬态过压抵达敏感负载之前将其能量吸收殆尽。从VRWM的稳妥选取到VC的精确控制，从Pppm的能量匹配到压敏电阻的协同架构，每一步选型都在为后端设备延长使用寿命。平尚科技依托全系列贴片TVS二极管产品线，为国内电源厂商提供从浪涌等级分析到器件选型配套的完整技术支持——让每一瓦输出功率，都经过TVS的严密守护，在过压来临时依旧稳如磐石。
