保险丝在变压器初级的浪涌承受能力与分断特性选择
文章出处：平尚科技
责任编辑：平尚科技
发表时间：2026-05-18
保险丝在变压器初级的浪涌承受能力与分断特性选择

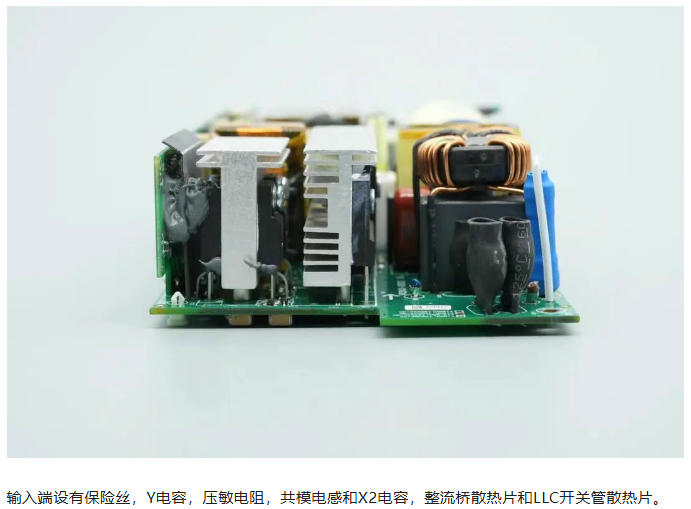

在开关电源的变压器初级输入回路中，贴片保险丝作为第一道物理防护屏障，其选型往往被认为是最简单的工作——无非是算个电流、选个电压。然而，变压器初级侧在上电瞬间产生的浪涌电流，幅度可达额定电流的10至20倍，持续时间从几十微秒到数百微秒。若保险丝的浪涌承受能力不足，设备会在每次开机时“误熔断”；若分断能力不足，短路故障发生时保险丝可能炸裂飞溅，引发二次事故。浪涌承受能力与分断特性，是决定保险丝在变压器初级能否“该断时断、不该断时不断”的两大支柱。

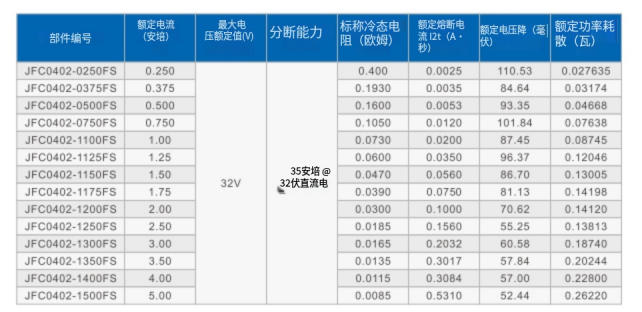

一、慢断型——应对变压器启动浪涌的必然选择变压器初级侧的浪涌电流主要来源于后级整流滤波电路中的大容量电解电容。上电瞬间，电容等效为短路，产生极高的充电电流尖峰。这一浪涌电流的幅度通常是额定工作电流的5到15倍，持续时间受线路电阻和NTC限流影响，一般在50μs至500μs之间。面对这样的浪涌环境，快断型保险丝的内部熔体设计响应迅速、动作敏捷，在毫安级过流时即可快速熔断，但在变压器上电的瞬时电流冲击下也容易提前熔断，导致设备无法正常启动。慢断型（延时型）保险丝内部熔体采用特殊结构设计——通常含有锡球或合金镀层，在浪涌电流通过时允许熔体温度缓慢上升，在达到熔断临界点之前有更长的耐受窗口期，从而在不妨碍设备正常启动的同时，保持对持续过流和短路故障的响应能力。因此，对于变压器初级应用，有浪涌场景必须选用慢断型保险丝。这是选型的第一条“铁律”。二、浪涌承受能力的量化标尺：I²t值仅仅选择慢断型远远不够。每颗慢断型保险丝都有特定的浪涌承受能力，这一能力由其熔断热能值（I²t） 量化表征。I²t是电流平方对时间的积分，代表保险丝熔断所需的总能量阈值。以JFC2410-1200TS型贴片保险丝为例，其规格书中明确标注了优异的浪涌电流承受能力和UL认证信息，为工程师提供了明确的参数依据。工程中确定所需I²t值的标准流程为：用示波器捕捉变压器初级在输入电压峰值时刻上电的浪涌电流波形，通过积分功能计算实际浪涌I²t——例如测得一浪涌波形峰值电流22A、持续时间152μs，则浪涌能量为0.037A²s。为保证保险丝能够承受反复开关机的累积冲击而不老化失效，保险丝的额定I²t必须远大于单次浪涌能量。累积冲击的评估需要引入折减系数：设要求承受的开关机冲击次数为10万次，则安全系数通常按I²t_浪涌除以0.25计算。例如，某300W工业电源的变压器初级浪涌I²t实测为0.22A²s，按10万次寿命要求，保险丝I²t须大于0.88A²s。查规格书匹配到某型2.5A慢断贴片保险丝I²t为1.2A²s，满足要求。

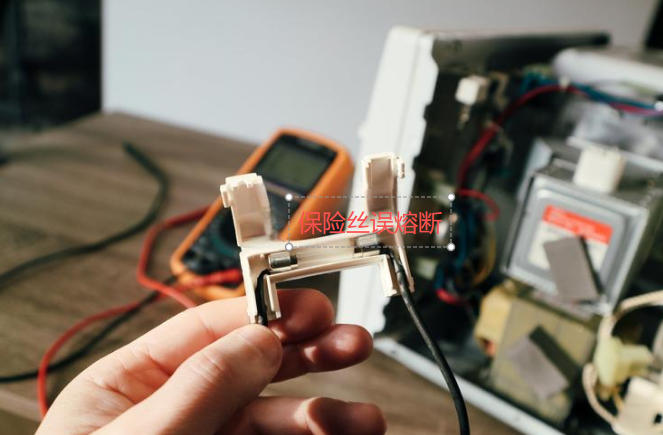

实际案例中，若保险丝I²t值选择过小，上电瞬间的浪涌能量可能接近或超过保险丝熔断能量阈值，导致“每次开机都烧保险丝”的典型故障。平尚科技在某200W充电器项目中遇到过此类问题：原选型保险丝额定电流虽然满足稳态需求，但I²t值偏低，在冬天气温较低、电解电容充电特性变化时批量出现开机熔断。将保险丝更换为同一额定电流但I²t值更大的慢断系列后，故障彻底消除。
三、分断能力——安全熔断的“最后一道防线”

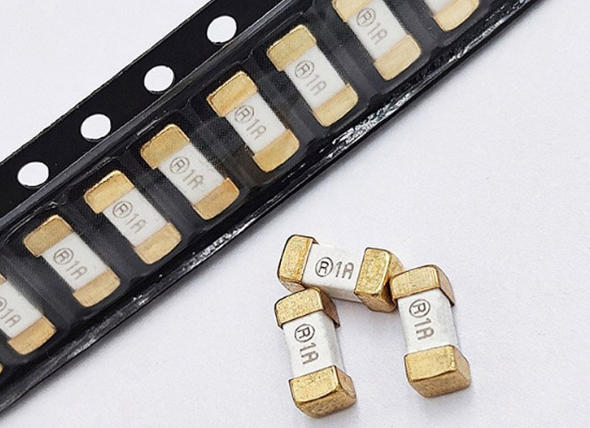

当变压器的初级发生严重短路或桥堆击穿时，故障电流可能达到数百安培甚至更高。此时，保险丝的分断能力决定了它能否安全地切断故障而不产生危险后果。分断能力是指保险丝在额定电压下能够安全切断的最大预期电流。如果电路中的预期短路电流超过了保险丝的分断能力，保险丝可能在熔断瞬间炸裂、持续飞弧，甚至引起周围元件燃烧。以220VAC输入、内部回路阻抗估算短路电流约120A为例，若选用某型贴片保险丝分断能力仅50A，短路时保险丝在动作瞬间可能炸裂，碎片飞溅引燃周边元件。IEC 60127标准规定，保险丝分断后必须保持绝缘电阻不小于0.1MΩ，且整个过程不允许出现爆炸、飞弧等不安全现象。贴片保险丝的分断能力常见规格为：交流100A、直流50A、或10倍额定电流（两者取大值）。在实际工程中，贴片保险丝的封装尺寸与分断能力之间存在正相关关系。以常用2410封装的贴片保险丝为例，其分断能力可达50A以上；而更小的1206封装分断能力通常较低。因此，在变压器初级高压应用中，不应仅为追求空间小型化而选用封装过小的保险丝，否则分断能力可能不足。
四、协同保护与安规要求贴片保险丝的选型还需要与压敏电阻、NTC热敏电阻等元件协同。压敏电阻负责吸收雷击浪涌能量，降低经过保险丝的浪涌应力，从而可以使用I²t值较小的保险丝。NTC热敏电阻在上电瞬间呈现高阻、限制浪涌电流，与保险丝形成保护接力。此外，安规认证是不可忽视的约束。对于需要通过CCC、UL、VDE等认证的变压器产品，选用的贴片保险丝必须具备相应认证标识。平尚科技配套的贴片保险丝系列均已获得UL等国际安规认证，符合IEC 60127和GB 9364标准要求，确保产品出口无阻。
变压器初级保险丝的系统化选型可归纳为五步：首先根据实测变压器初级稳态工作电流乘以UL保险丝降额系数0.75，初步确定额定电流；第二步考虑工作环境温度，从规格书温度降额曲线中读取对应系数，修正额定电流值；第三步用示波器捕获上电瞬间的浪涌电流波形并计算I²t，乘以预期开关机寿命折算系数，确保保险丝额定I²t大于折算值；第四步估算电路短路电流，选定分断能力大于短路电流的型号；最后检查额定电压、封装尺寸与安规认证是否满足要求。变压器初级保险丝的选型，从来不是一道额定电流匹配的简单算术题，而是浪涌承受能力、熔断能量阈值与分断安全边界的系统工程。慢断型应对启动浪涌，I²t值量化抗冲击余量，分断能力守住短路安全底线——三者缺一不可。平尚科技依托全系列贴片保险丝产品线，为国内变压器厂商提供从浪涌实测到型号匹配的全流程选型支持，让每一颗保险丝在变压器初级都做到“抗得住浪涌、断得了短路”。
