变压器漏感引起的电压尖峰抑制：MOS管与吸收电路的协同保护
在反激、正激等开关电源拓扑中，变压器并非理想元件。原边绕组之间存在漏磁通，这部分磁通无法耦合到副边，表现为一个串联在原边的等效电感——漏感。当功率MOS管关断时，漏感中储存的能量无处释放，会在MOS管漏极产生一个幅度极高的电压尖峰，叠加在反射电压和输入电压之上。若尖峰超过MOS管的击穿电压（BVDSS），轻则缩短器件寿命，重则当场击穿。抑制漏感尖峰，从来不是单一元件能完成的任务——它需要MOS管自身的耐压余量与吸收电路的钳位能力协同配合，在原边筑起一道“电压安全防线”。

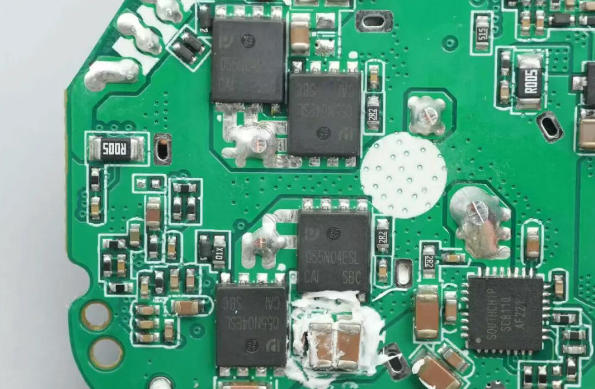

一、漏感尖峰的物理根源与等效模型漏感Llk是变压器的寄生参数，与磁芯的耦合程度成反比。在MOS管关断瞬间，初级电流IP从峰值迅速下降，根据法拉第电磁感应定律，漏感两端产生感应电动势。该电动势的极性是使电流继续维持原方向，从而与输入电压叠加，施加在MOS管的漏-源之间。典型的波形中，漏感尖峰通常出现在关断后的几十纳秒内，峰值可达反射电压的1.5-2倍。以一台100W反激电源为例，输入直流母线电压310V，反射电压120V，若不采取吸收措施，漏感尖峰实测可达500V以上，已逼近600V MOS管的额定耐压边缘。留给安全运行的余量仅有几十伏，任何电网波动都可能导致击穿。

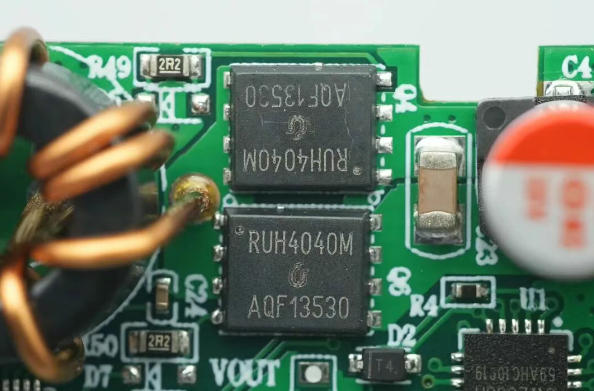

二、MOS管的耐压选择与降额使用MOS管的击穿电压BVDSS是抵御尖峰的最后一道物理屏障。在工程实践中，BVDSS的选取必须高于“最大输入电压+反射电压+漏感尖峰”之和。最稳妥的经验法则是：BVDSS ≥ 1.25 × (Vin_max + Vref + Vspike_est)。然而，单纯提高耐压会增大RDS(on)和成本。因此，通常按2-3级降额：对于220VAC输入的反激电源，选用600V-650V MOS管已能覆盖大部分工况（含漏感尖峰）；对于三相输入或宽电压范围，需选用800V或更高耐压的器件。MOS管的寄生输出电容Coss在关断瞬间会吸收部分漏感能量，减缓dv/dt，但效果有限。协同保护的精髓在于：让吸收电路承担90%以上的漏感能量消耗，MOS管只承受残留的、受控的尖峰。三、吸收电路的类型与协同机制最常见的吸收电路是RCD钳位，由电阻、电容和快恢复二极管组成。其工作过程：MOS管关断后，漏感电流通过二极管向电容C充电，电容电压上升至钳位电压Vclamp；随后，电阻R将电容储存的能量以热的形式消耗掉。合理设计R和C的值，可以将Vclamp控制在MOS管耐压的80%-85%以内。电阻R的阻值决定了钳位电压的稳态值，也影响了功耗。若R过小，电容放电快，钳位电压低，保护效果好，但电阻功耗大；若R过大，钳位电压升高，接近MOS管耐压，安全性下降。电容C则影响尖峰的初始抑制能力：C太小，充电瞬间电压飙升；C太大，吸收回路存在延时。平尚科技在工程实践中总结出经验公式：C ≥ Llk × Ipk² / (Vclamp² - Vref²)，R = Vclamp² / (0.5 × Llk × Ipk² × fsw)。在100W反激案例中，Llk=15μH，Ipk=2.5A，fsw=100kHz，目标Vclamp=180V，计算得C≈4.7nF，R≈47kΩ。采用贴片陶瓷电容C0G材质，电阻用2512封装1W。另一种方案是TVS管并联在MOS管漏-源之间，利用其雪崩击穿特性直接钳位。TVS的反应速度极快（皮秒级），但承受的能量有限，适合吸收微小的残余尖峰，常与RCD电路配合使用。工程案例：协同保护缺失导致的炸机某60W LED驱动电源在老化测试中，约3%的产品在高温满载时MOS管击穿短路。经示波器捕获，关断尖峰在常温时为560V，使用600V MOS管，余量40V。当温度升至85℃时，MOS管的实际击穿电压会轻微下降（约5-10V），而漏感因磁芯磁导率变化略增，尖峰升至580V，两者叠加导致击穿。原设计仅靠MOS管自身的耐压余量，未使用吸收电路。平尚科技整改方案：增加RCD吸收电路（C=2.2nF/1kV，R=100kΩ/1W，二极管为ES1J），将尖峰压制至520V以下；同时将MOS管更换为650V型号。整改后，尖峰在全温度范围内稳定在510V-530V，留有120V以上裕量，再无炸机报告。
- RCD电路的二极管应紧贴变压器漏感节点和MOS管漏极，缩短吸收回路。
- 吸收电阻的功耗根据上文公式计算，选用足够功率的贴片电阻，并辅以铜箔散热。
- 在PCB布局中，吸收电容应尽量靠近MOS管漏极和源极地，减少寄生电感。
- 协同保护不是“二选一”——吸收电路和MOS管耐压必须同时满足，缺一不可。
变压器漏感引发的电压尖峰，是开关电源原边最危险的瞬态应力。MOS管与吸收电路的协同保护，犹如一道双重防线：吸收电路以能量消耗的方式主动降低尖峰幅度，MOS管则以耐压余量提供被动安全边界。二者相互依存，方能将漏感尖峰牢牢锁在安全区内。平尚科技基于对漏感机理和吸收拓扑的深入理解，为国内电源工程师提供从参数计算到元件选型的系统化支持——让每一次关断，都远离电压击穿的阴影。
